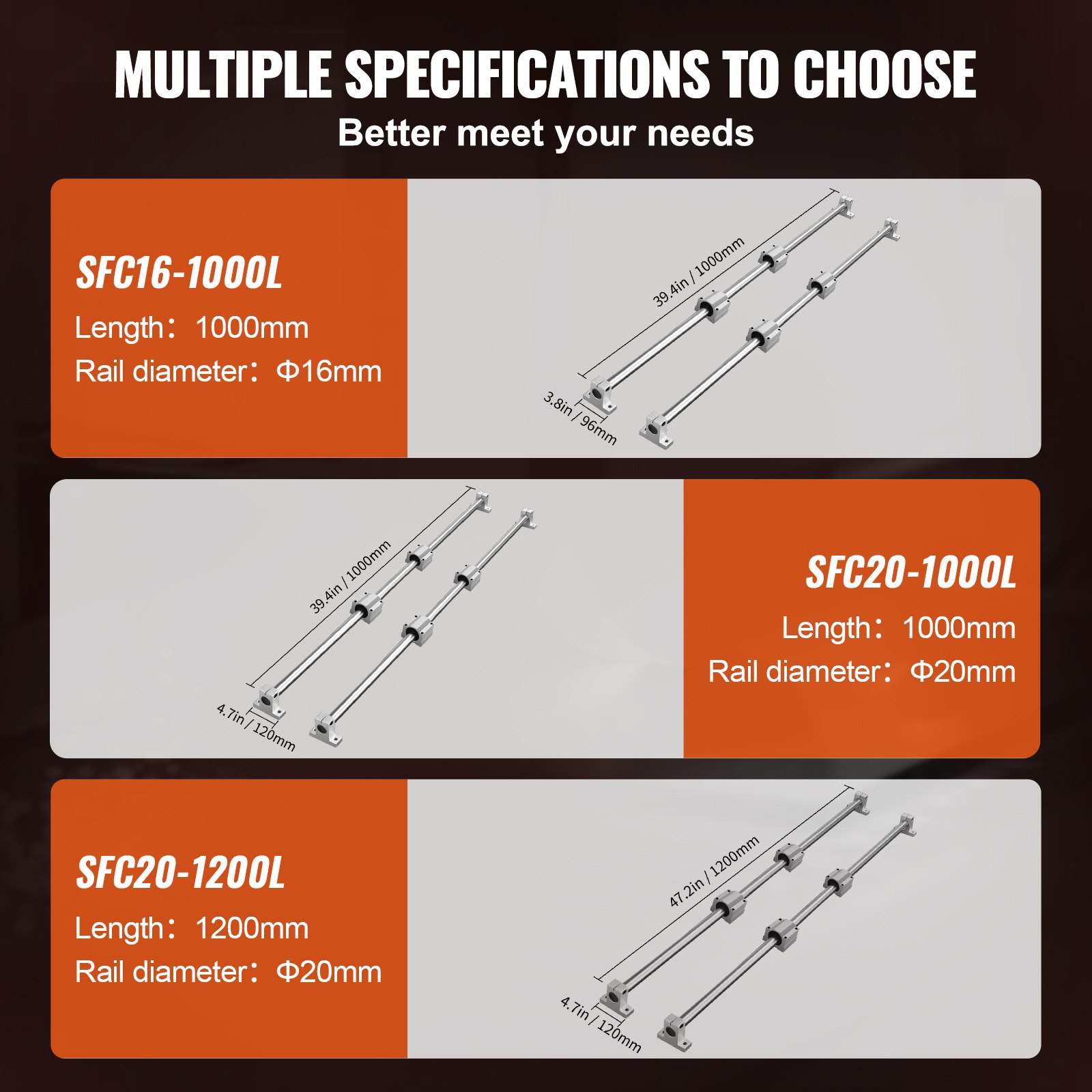

20 mm
16 mm
20 mm
1000 mm
1000 mm
1200 mm
A proposito di questo articolo

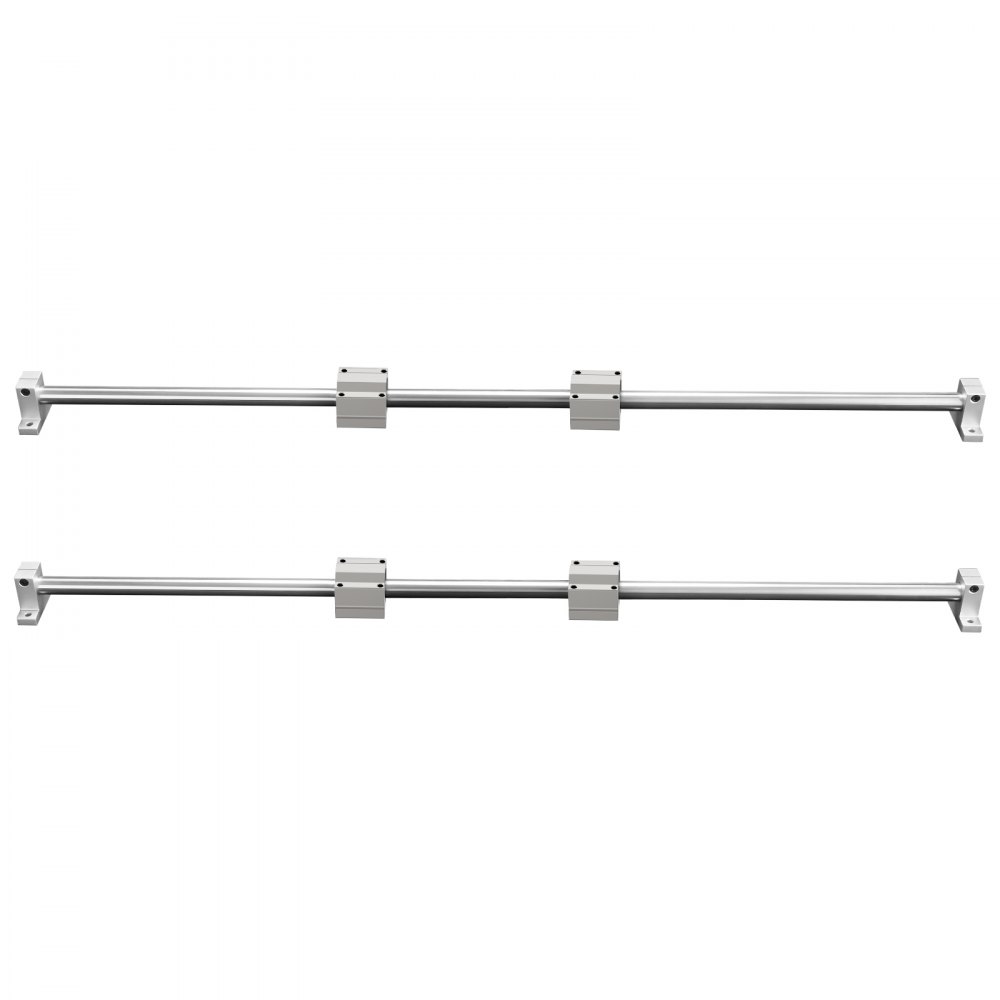

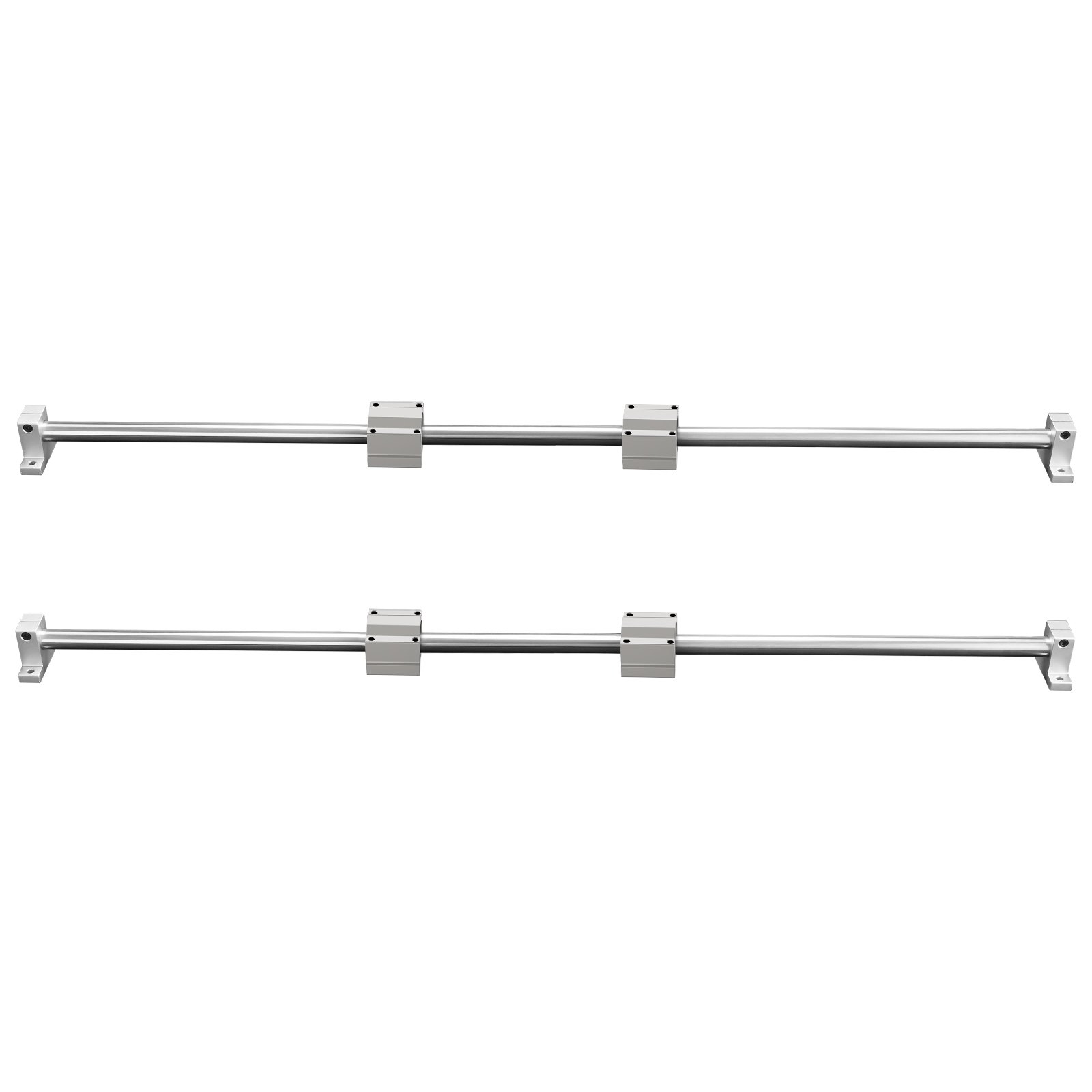

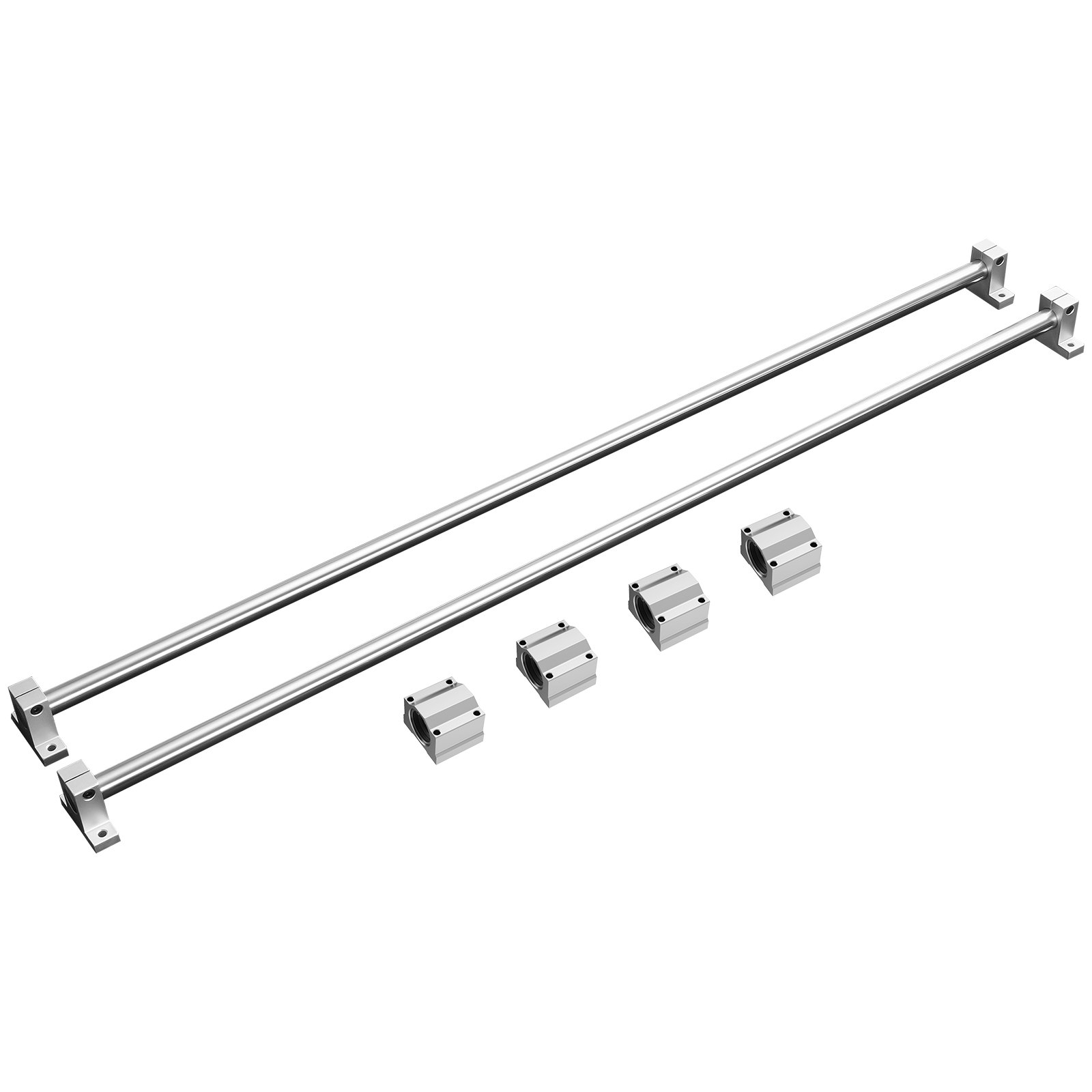

Set di guide lineari SFC: la guida di guida lineare SFC20-1000 mm include 2 alberi lineari SFC20 da 39,4 pollici/1000 mm di lunghezza, 4 blocchi di scorrimento SC20 e 4 supporti per guide. Carico dinamico per blocco: 882 N, carico statico per blocco: 1370 N.

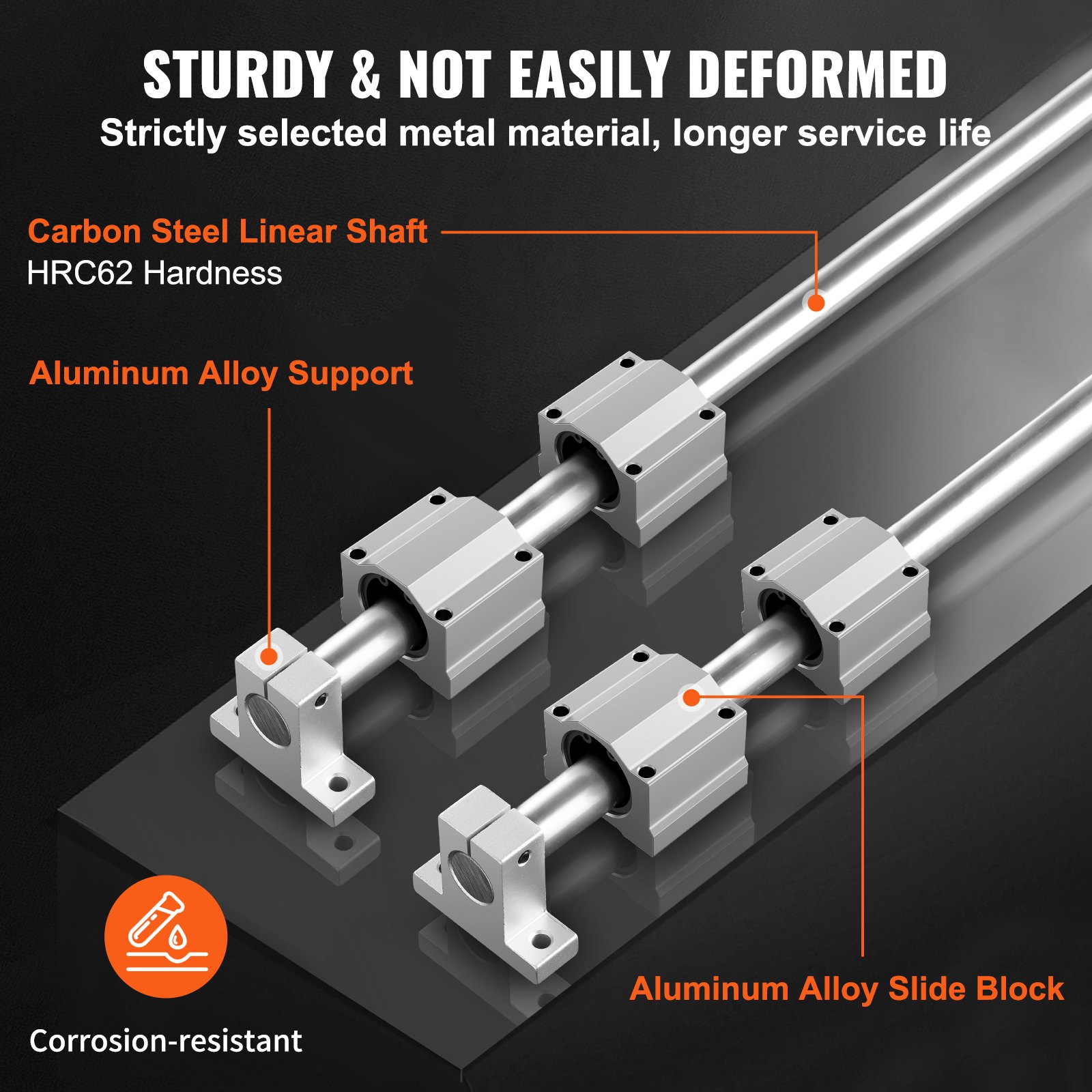

Durevole e di lunga durata: la guida lineare è realizzata in acciaio al carbonio e alluminio con una superficie cromata per resistenza alla ruggine ed elevata durata. 4 blocchi scorrevoli in alluminio e cuscinetti a sfera integrati per uno scorrimento fluido e senza ostacoli.

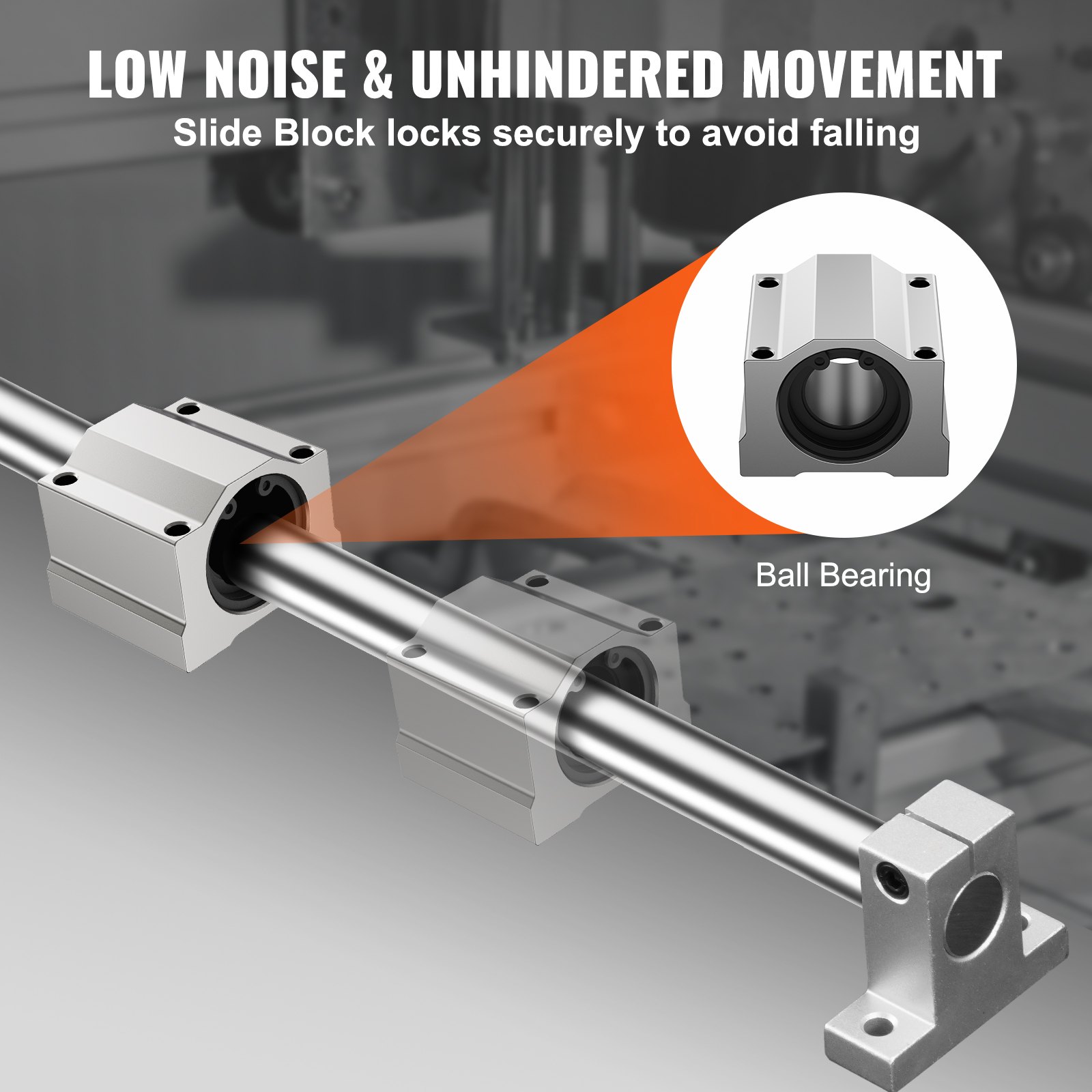

Scorrevole a basso rumore: i blocchi di scorrimento SC completamente sigillati in alluminio e l'albero lineare in acciaio al carbonio sono perfettamente accoppiati. Il cuscinetto a sfere integrato fornisce un movimento a basso attrito ed è liscio e non inclinato, consentendo di controllare con maggiore risparmio di manodopera.
Alta precisione: dimensioni e rettilineità precise dell'albero circolare, che garantiscono elevata precisione, ripetibilità e stabilità nel movimento. La robusta base in alluminio e il blocco scorrevole sono dotati di fori di montaggio accurati, che consentono agli utenti di eseguire facilmente un'installazione e un collegamento affidabili.

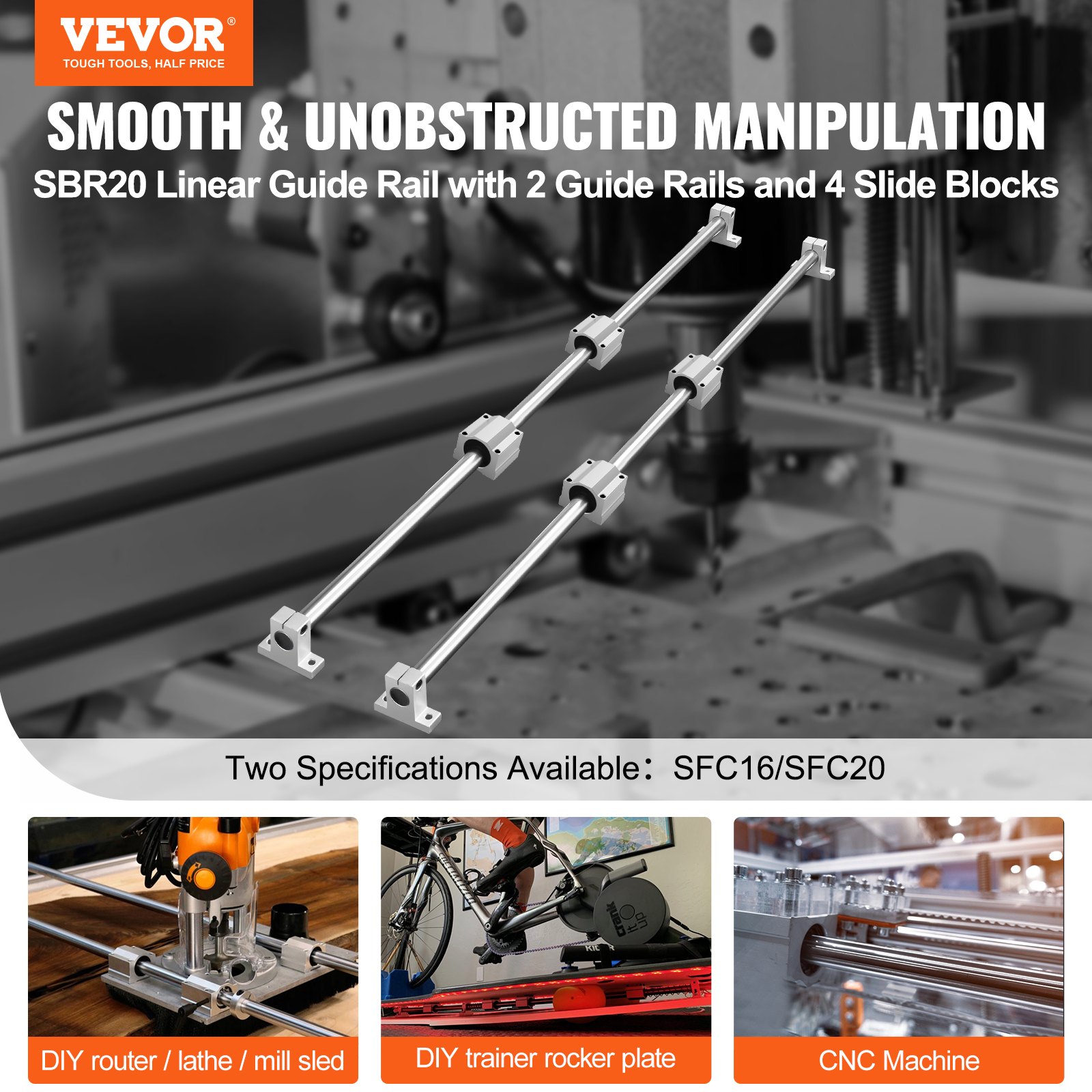

Ampia applicazione: il set di guide lineari SFC è versatile e adatto a tutti i tipi di apparecchiature di automazione ad alto carico e progetti fai-da-te, come slitte fresatrice/fresatrice/tornio, stampanti 3D, incisori laser, macchine CNC, piastre oscillanti per trainer, ecc.

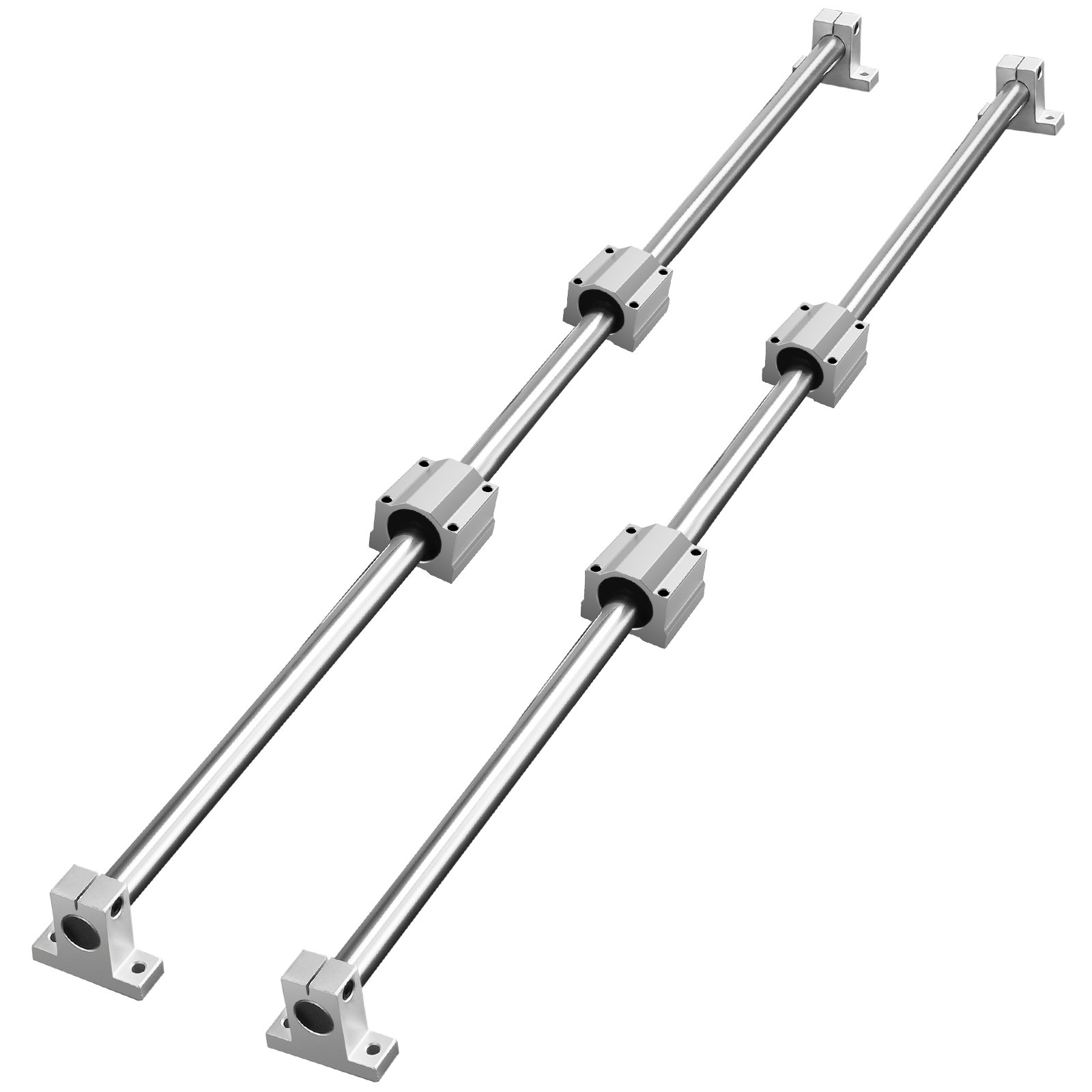

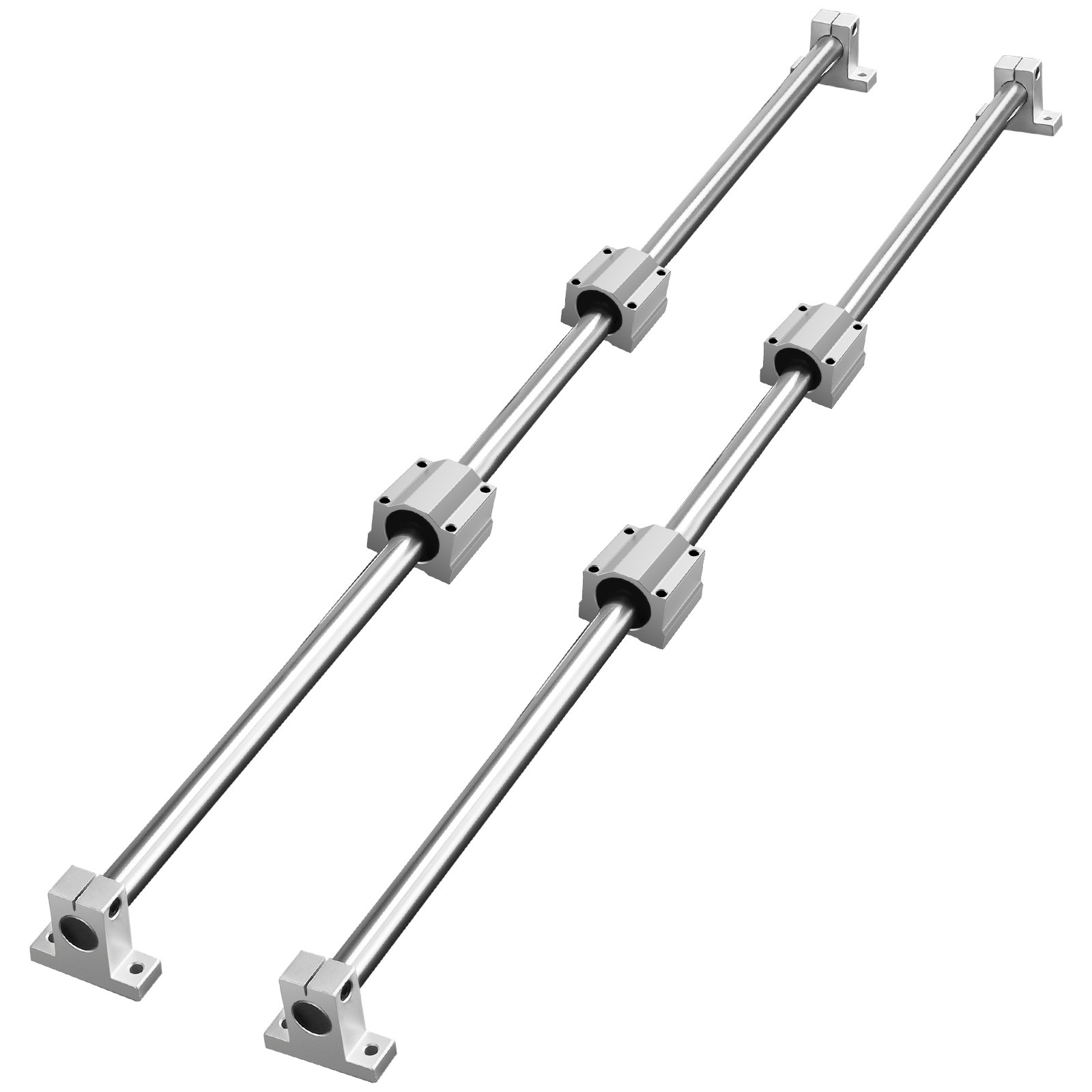

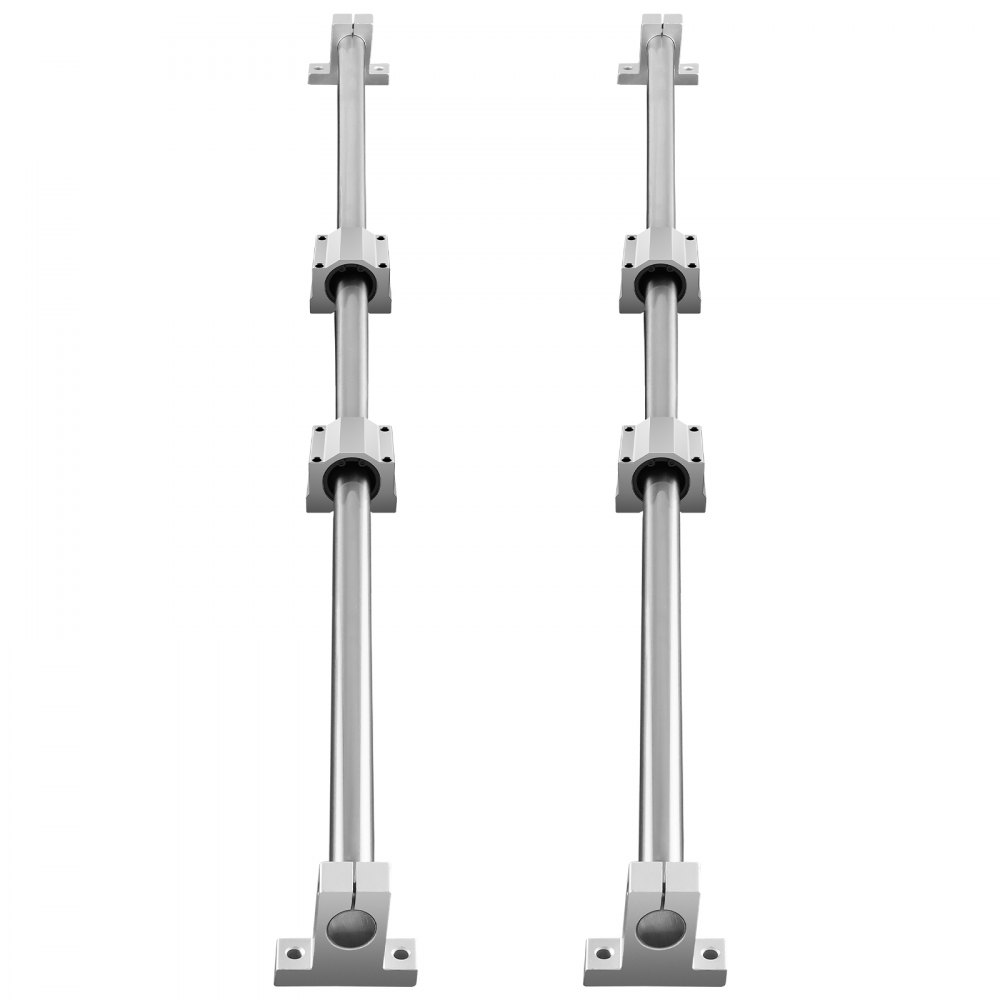

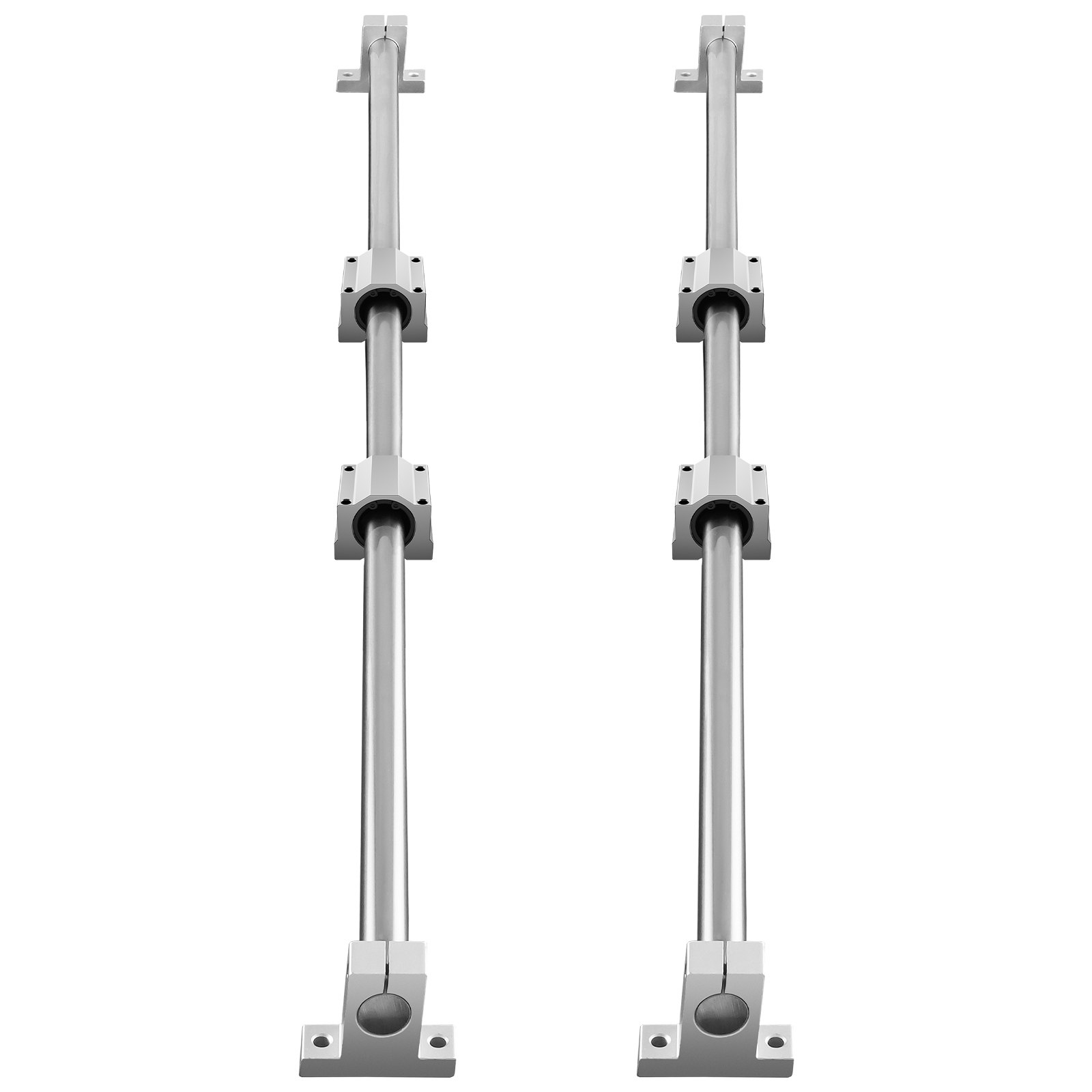

La guida lineare VEVOR SFC comprende 2 guide e 4 blocchi di scorrimento. Le resistenti guide in alluminio presentano diametro e distanza dei fori precisi, mentre i blocchi di scorrimento SC utilizzano cuscinetti a sfera per un movimento fluido e senza ostacoli.
Il cuscinetto lineare adotta una struttura interamente in metallo e il blocco scorrevole è saldamente bloccato sull'albero lineare, che ha un'elevata capacità portante.
Il blocco di scorrimento SC completamente sigillato in alluminio e i cuscinetti a sfera integrati scorrono agevolmente e si muovono più facilmente per garantire un funzionamento stabile a lungo termine.
Le guide di movimento lineare hanno una distanza dei fori, un diametro del foro e un diametro dell'albero standard precisi, consentendo di installare l'attrezzatura in modo più preciso.
Il kit di guide lineari è ampiamente utilizzato nelle apparecchiature di automazione ad alto carico e nella produzione di apparecchiature fai-da-te. Ad esempio, macchine per incidere CNC fai-da-te, torni, ecc.

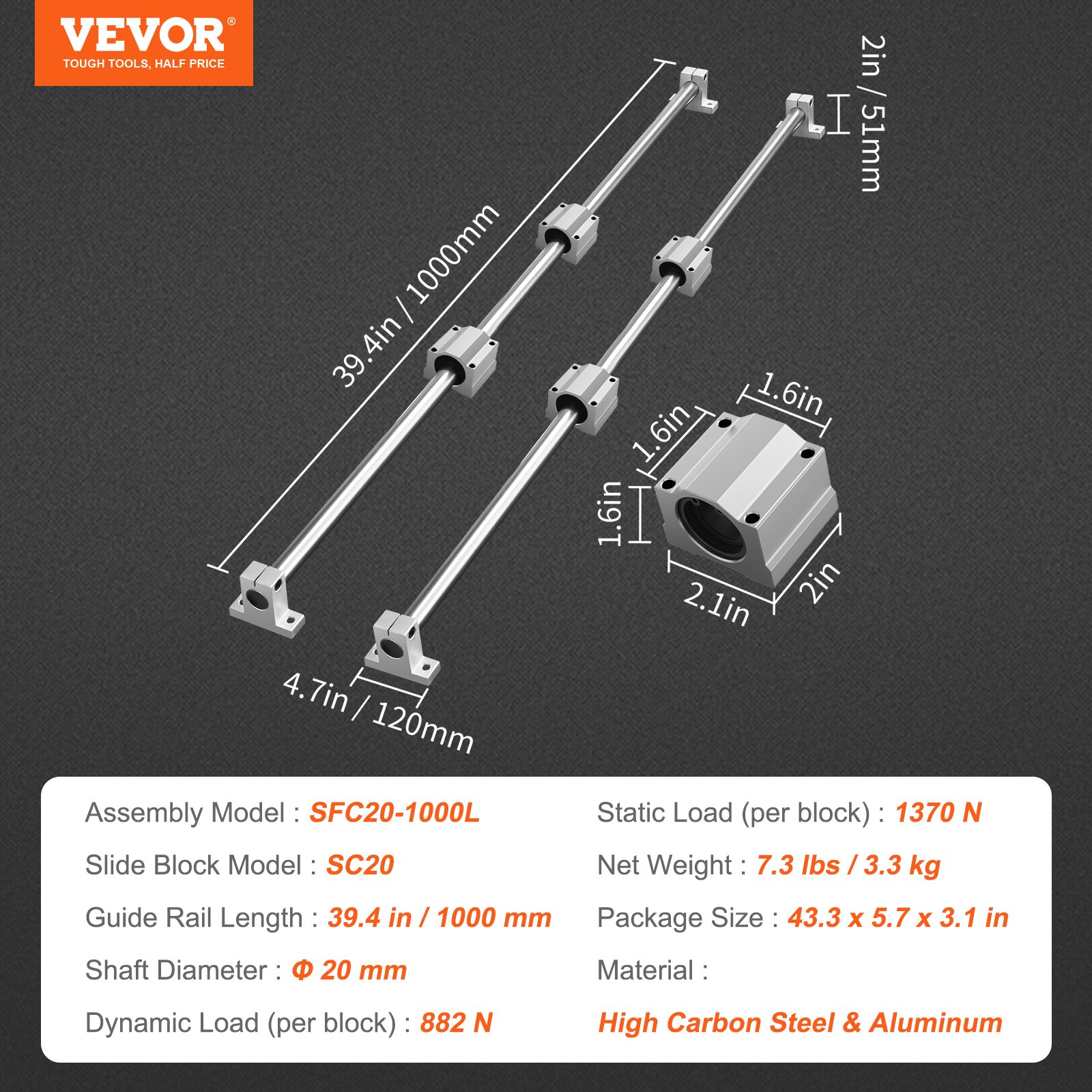

Specifiche
Numero di modello
SFC20-1000L
Modello blocco scorrevole
SC20
Lunghezza binario di guida
39,4 pollici/1000 mm
Diametro albero
Φ20 mm
Carico dinamico (per blocco)
882 N
Carico statico (per blocco)
1370 N
Materiale
acciaio ad alto tenore di carbonio e alluminio
Distanza dei fori di montaggio A
1,6 pollici/40 mm
Distanza del foro di montaggio B
1,6 pollici/40 mm
Dimensioni del blocco scorrevole (L x L x A)
2 x 2,1 x 1,6 pollici/50 x 54 x 41 mm
Dimensioni del prodotto (L x P x A)
39,4 x 4,7 x 2 pollici/1000 x 120 x 51 mm
Dimensioni confezione (L x L x A)
43,3 x 5,7 x 3,1 pollici/1100 x 145 x 80 mm
Peso netto
7,3 libbre/3,3 kg
