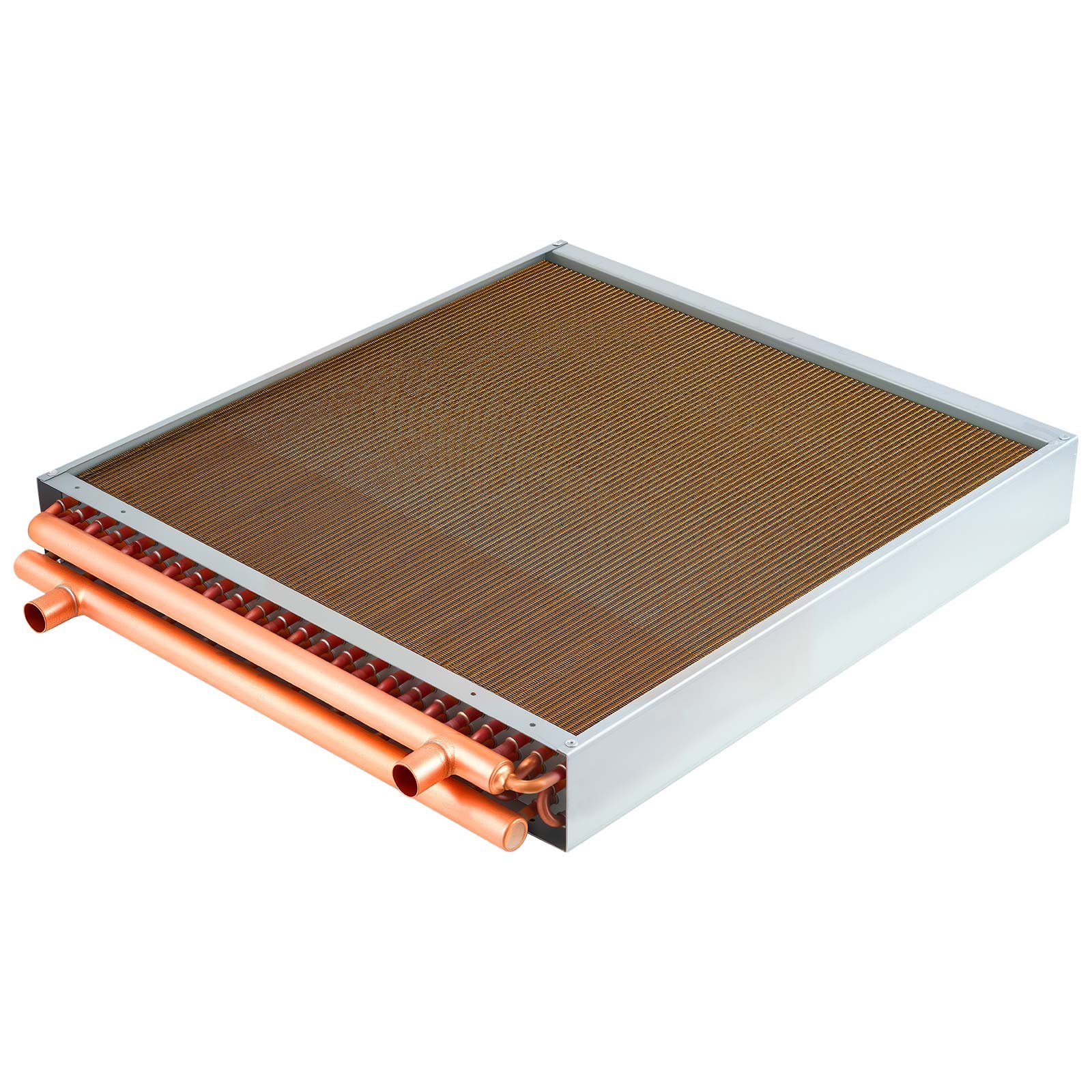

VEVOR Scambiatore di Calore Acqua-Aria 61 x 61 cm, Serpentina HVAC con Tubi in Rame e Alette in Alluminio, Fino a 225K BTU, per Riscaldamento Idronico, Caldaie a Legna e Sistemi di Raffreddamento

Radiatore scambiatore di calore acqua-aria con potenza di 225.000 BTU per riscaldamento ad alta richiesta

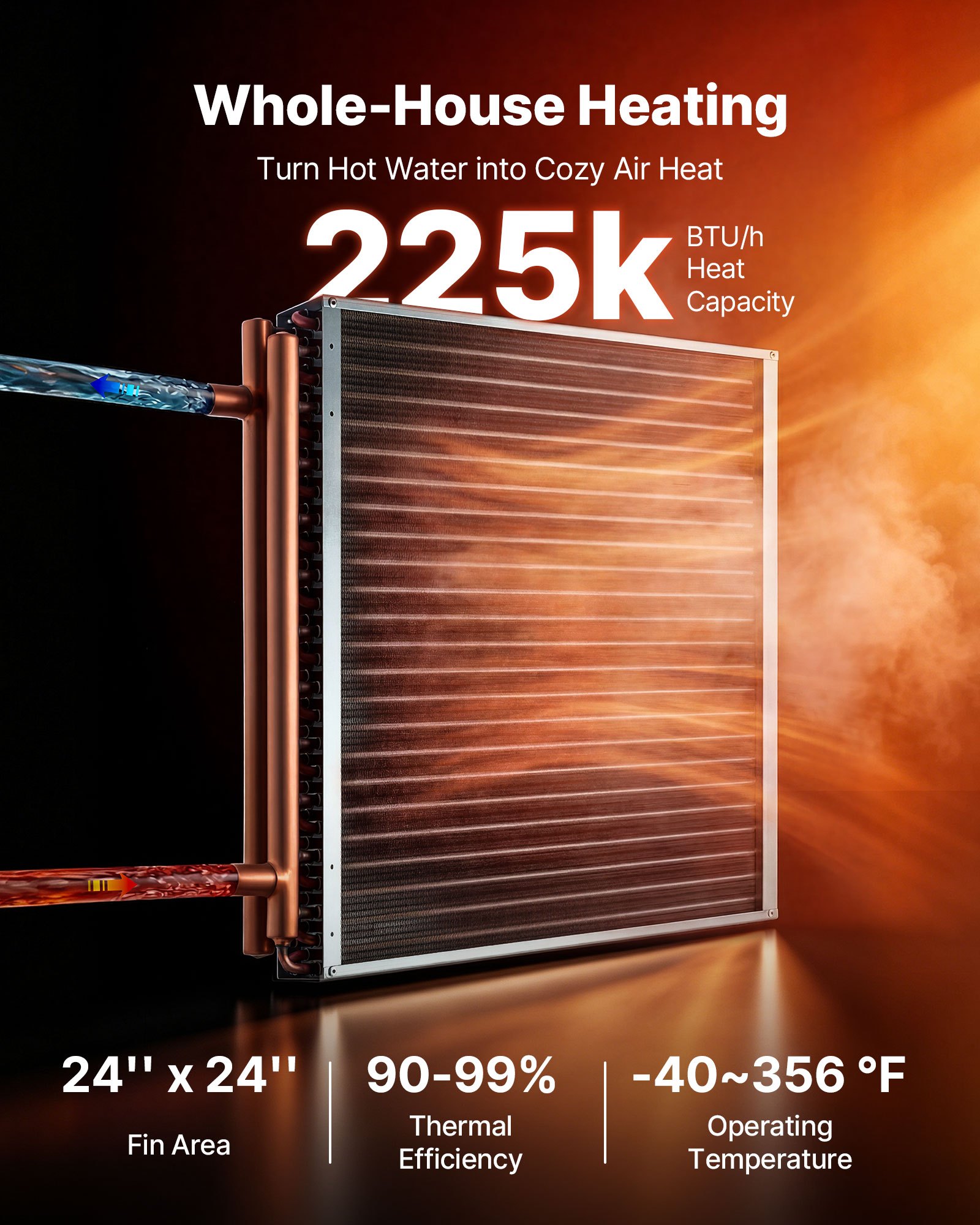

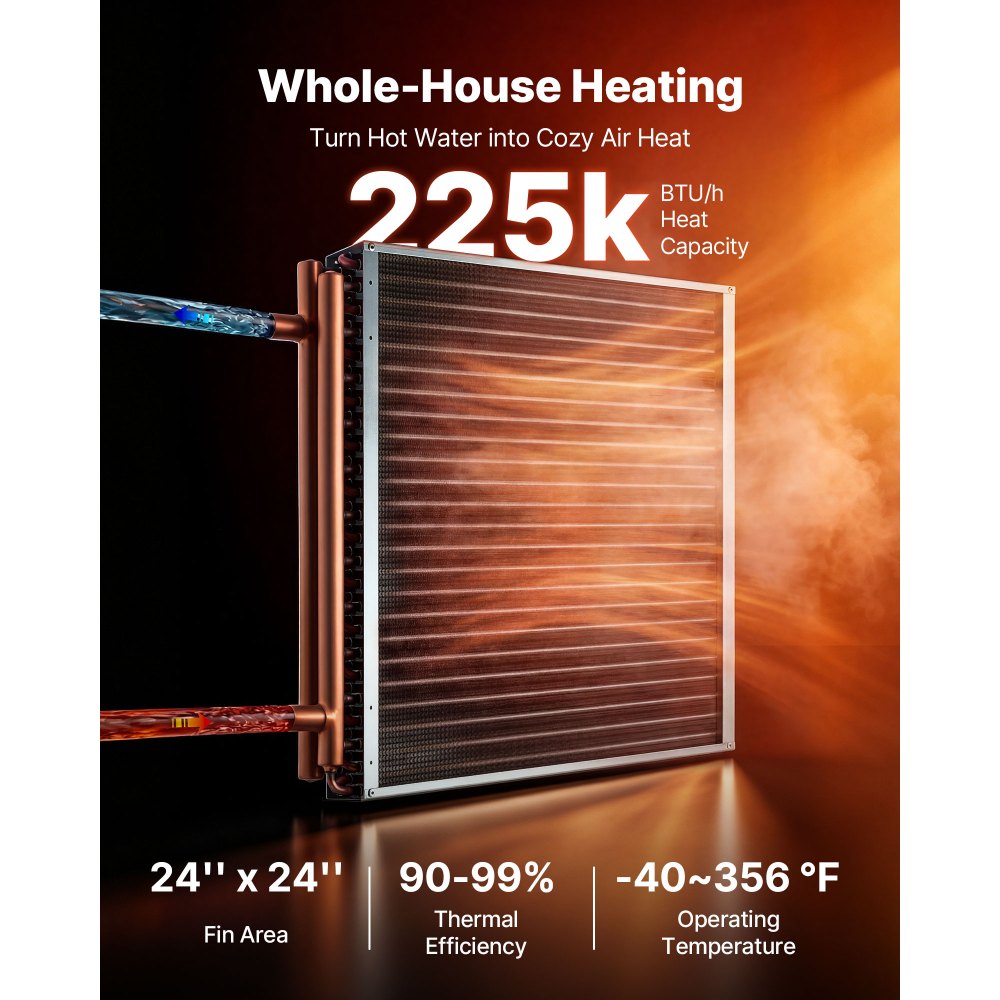

Il radiatore scambiatore di calore acqua-aria VEVOR da 24×24 pollici ha una potenza nominale di 225.000 BTU/h, posizionandosi al vertice della gamma di radiatori alettati VEVOR e rappresentando la scelta ideale per applicazioni ad alta richiesta in cui le varianti più piccole non sono in grado di fornire una potenza adeguata. Grandi officine agricole, serre commerciali, sistemi idronici residenziali multizona e unità di trattamento aria forzata ad alto volume sono tutti esempi di condizioni di carico in cui questa potenza nominale offre un margine termico sufficiente a mantenere le temperature desiderate anche durante i picchi di domanda.

La potenza nominale di 225.000 BTU è superiore a quella dei modelli da 190.000 BTU (22x22 pollici) e 120.000 BTU (18x18 pollici) della stessa linea. Questo la rende la specifica ideale quando i calcoli del carico termico indicano che le dimensioni intermedie delle serpentine non sono sufficienti a coprire il picco di dispersione termica del sistema o dell'ambiente.

290 alette in alluminio su una superficie di 24×24 pollici per il massimo trasferimento di calore lato aria.

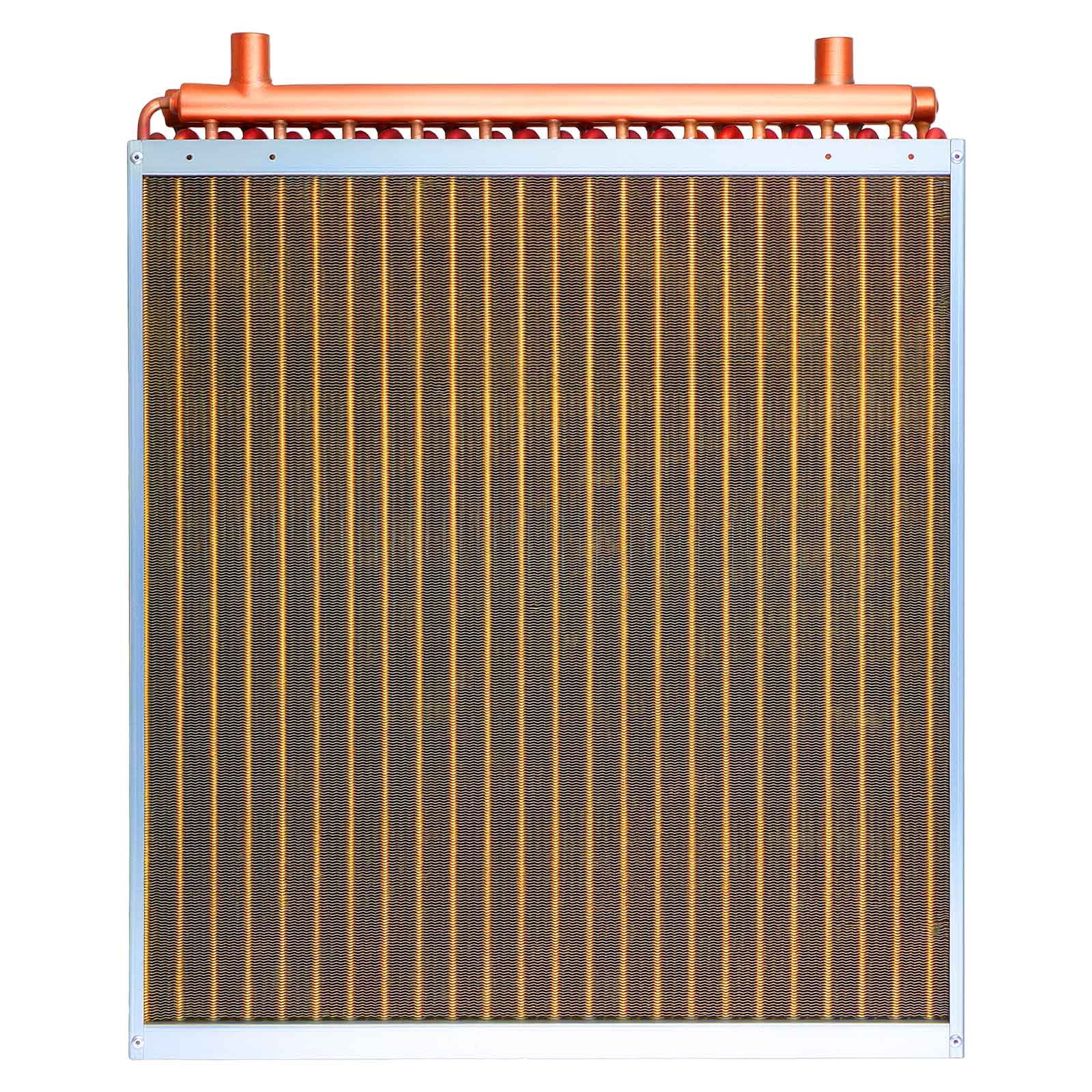

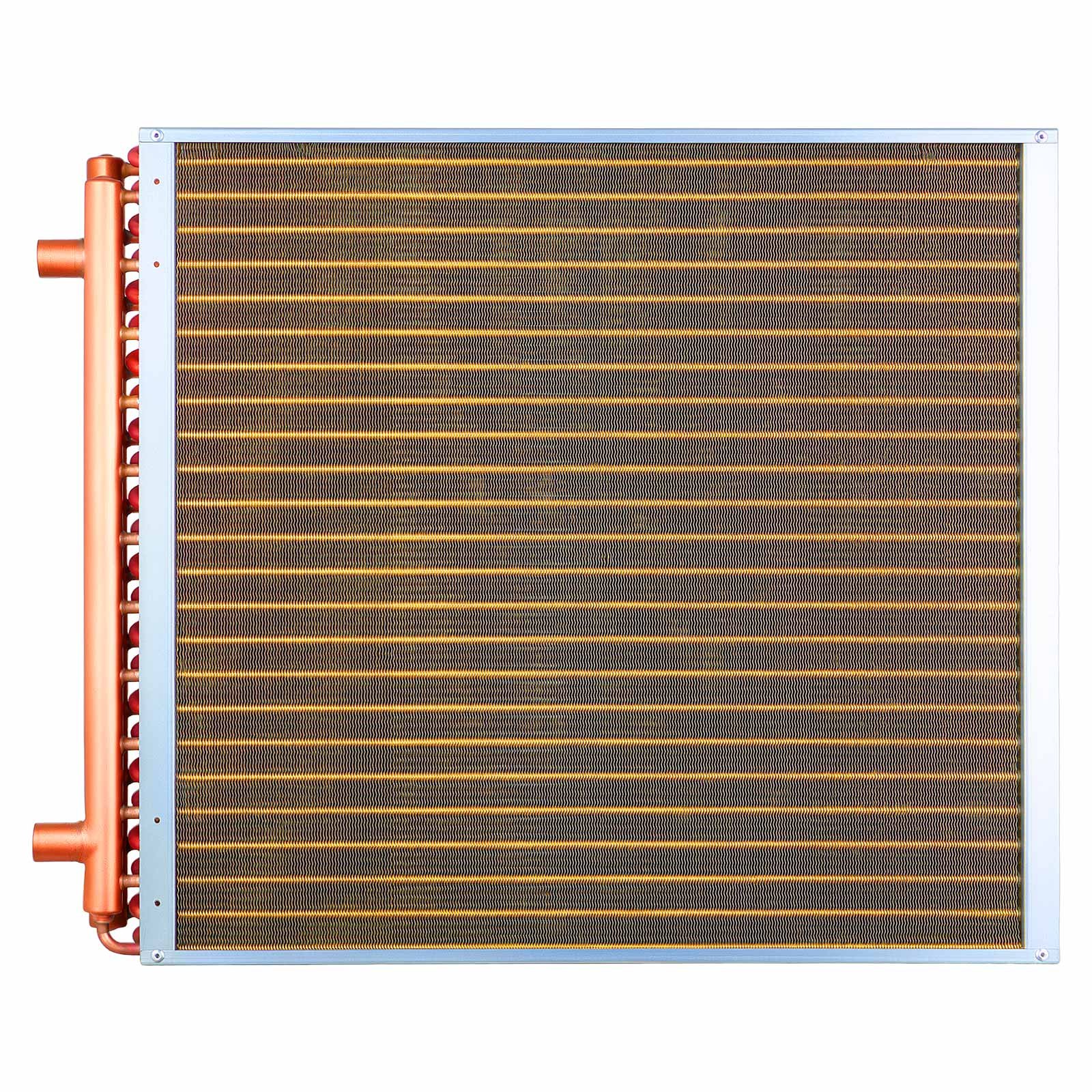

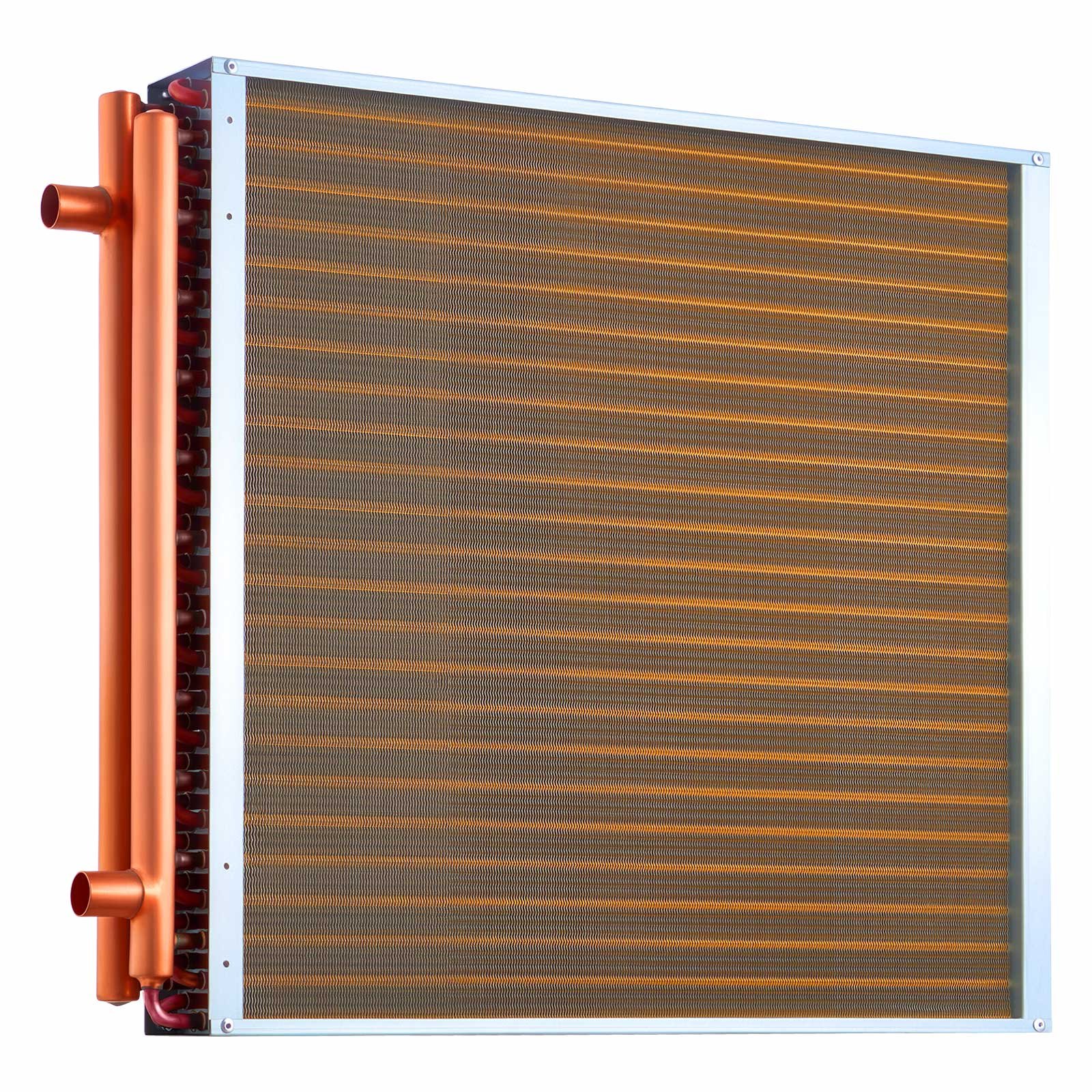

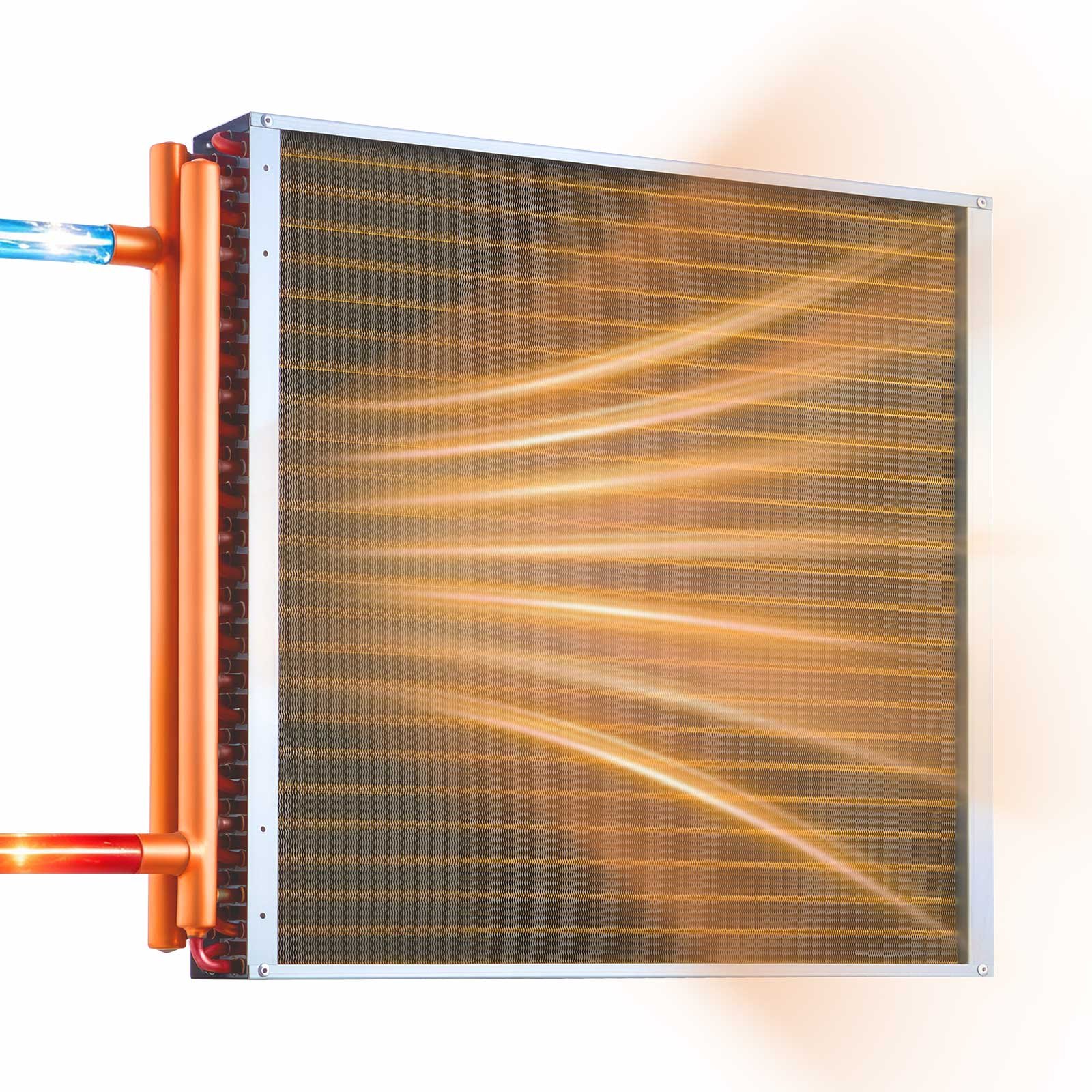

La superficie di scambio termico effettiva di 610x610 mm (24x24 pollici) è dotata di 290 alette in alluminio, il numero più elevato nella gamma di serpentine acqua-aria VEVOR. Ciò massimizza la superficie di contatto tra la serpentina e il flusso d'aria che la attraversa. Un maggior numero di alette si traduce in una maggiore superficie di scambio termico tra il fluido che attraversa la serpentina e l'aria. Questo significa che una serpentina con più alette trasferirà più calore per unità di flusso d'aria.

Questa densità di 290 alette è molto importante nei sistemi ad aria forzata dove la velocità del ventilatore e la geometria del condotto rimangono costanti. Questa serpentina del radiatore dello scambiatore di calore acqua-aria raggiunge tassi di trasferimento termico più elevati a parità di portata d'aria rispetto alle alternative con un numero inferiore di alette, perché sfrutta al massimo la superficie delle alette nelle dimensioni della piastra date.

Struttura a tre file di tubi di rame senza saldature per un'elevata conduttività termica e resistenza alla pressione.

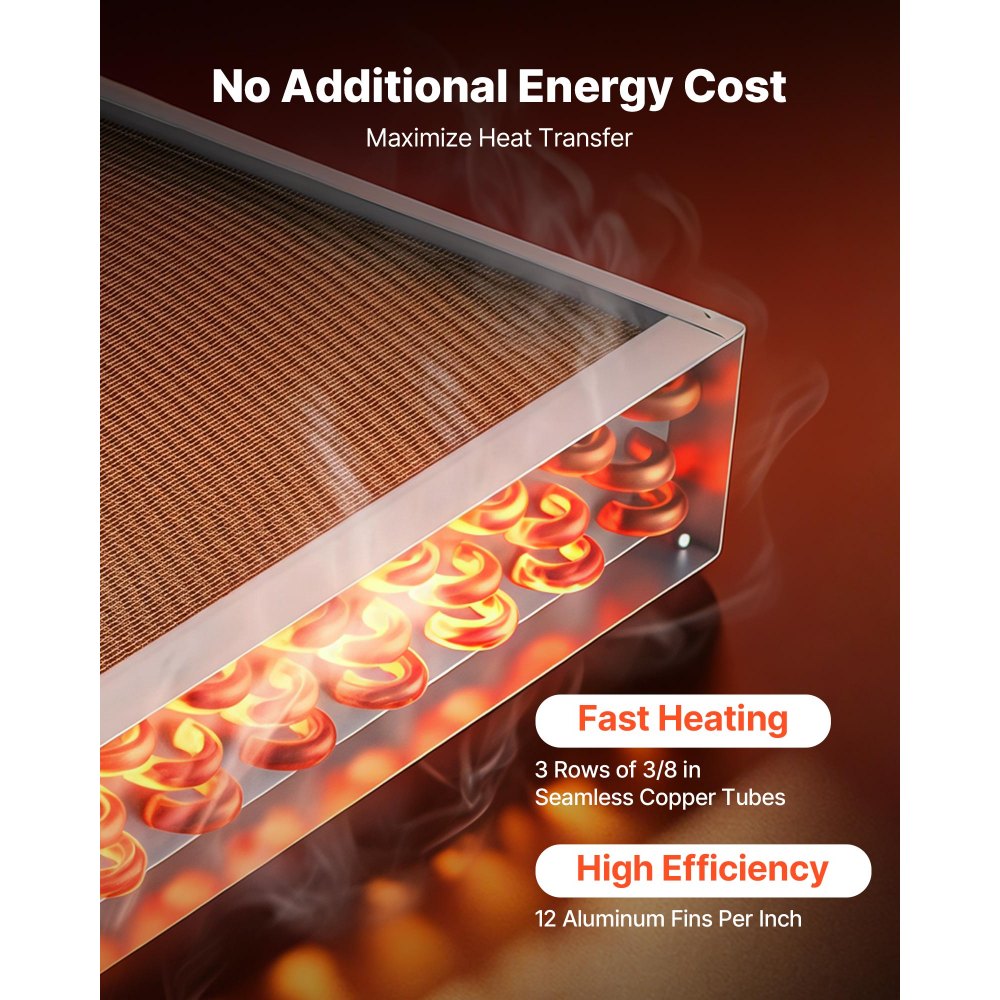

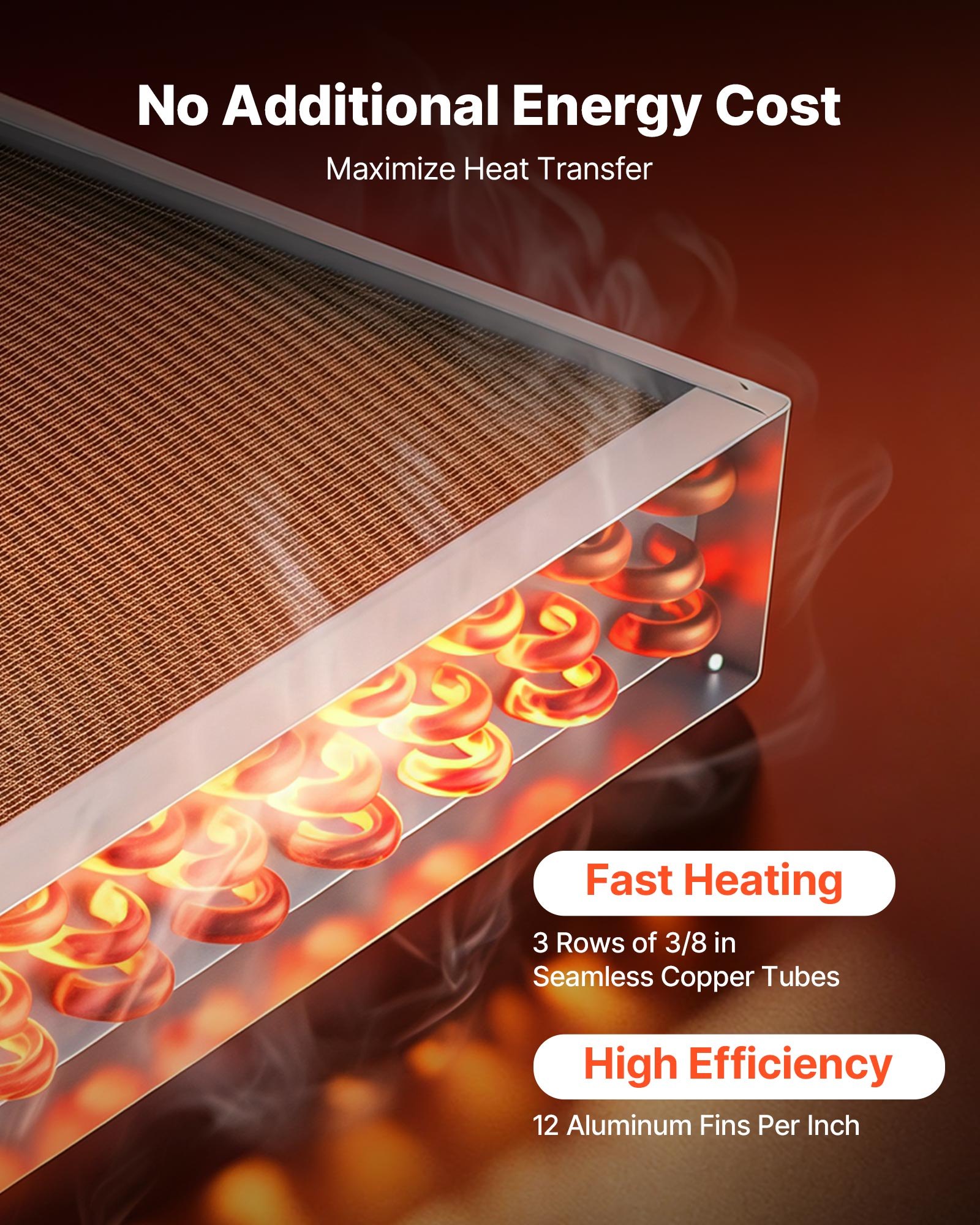

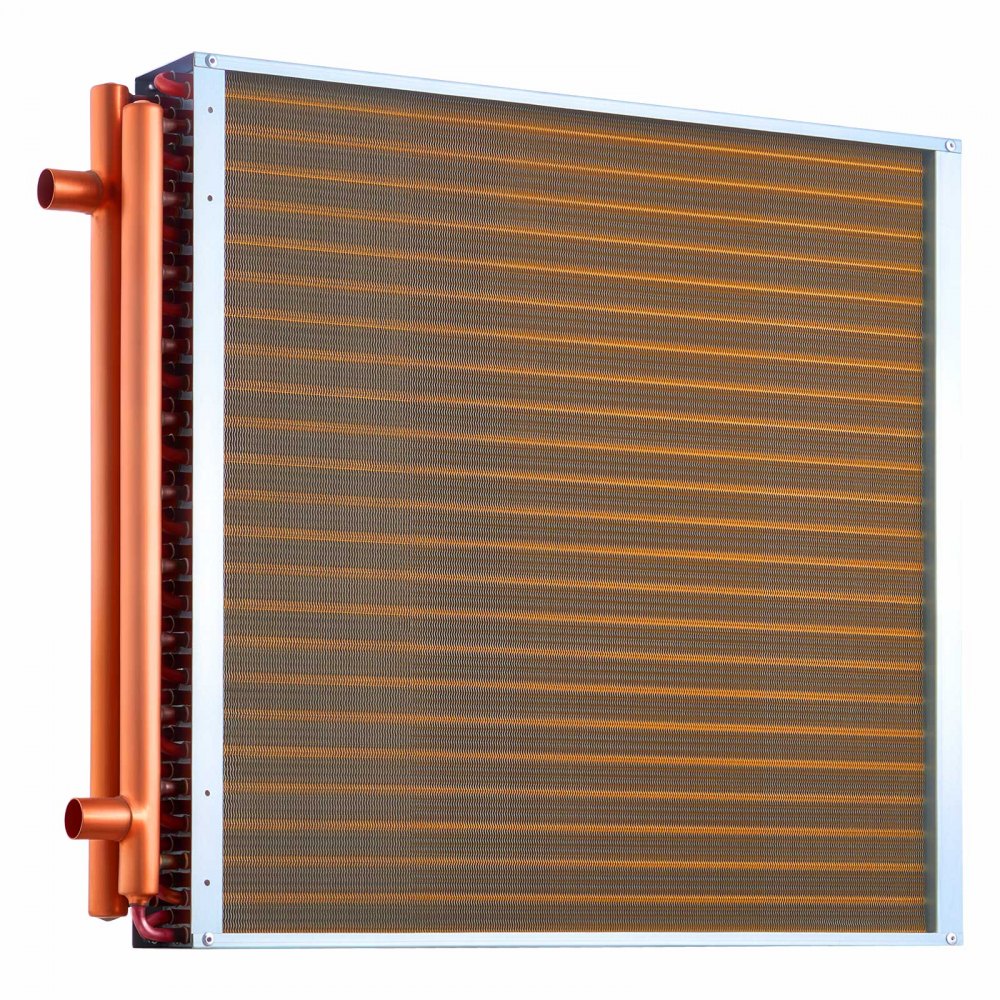

La serpentina è composta da tre file di tubi di rame lisci da 3/8 di pollice che attraversano l'intera pila di alette. Il rame offre un'eccellente conduttività termica, contribuendo a trasferire il calore in modo efficiente alle alette di alluminio. Questo mantiene l'intera superficie delle alette termicamente attiva, impedendo che la temperatura si abbassi lungo le alette stesse, riducendo l'efficacia del trasferimento di calore.

Grazie alla loro struttura senza saldature, i tubi non presentano saldature longitudinali che potrebbero cedere a causa delle variazioni di pressione e temperatura durante il funzionamento prolungato. Questo garantisce che lo spessore e la resistenza della parete siano uniformi dall'ingresso all'uscita di ciascun tubo. In questo modo, si evitano punti deboli in corrispondenza delle saldature che potrebbero causare crepe in seguito alle ripetute fluttuazioni di pressione nei sistemi idronici in funzione.

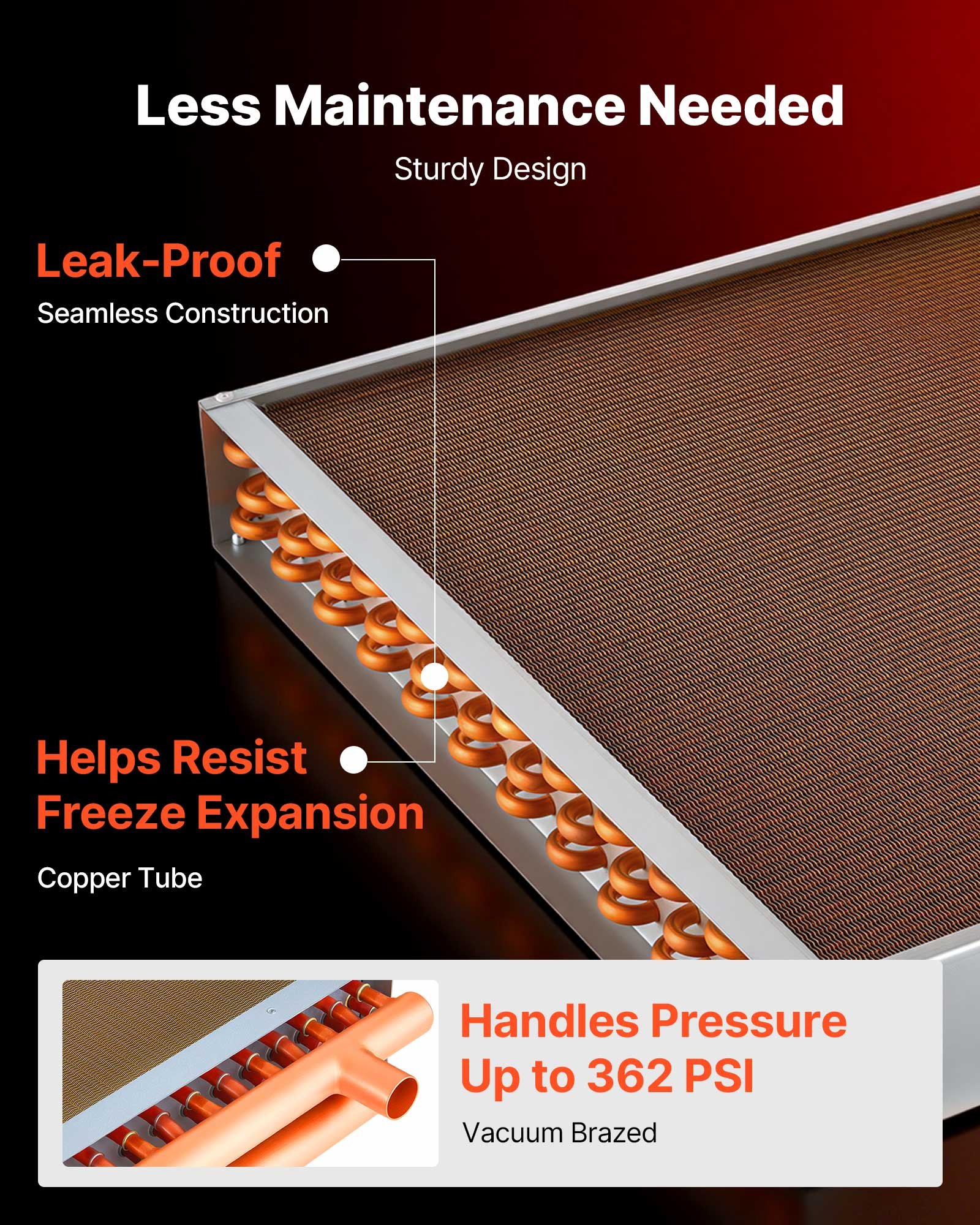

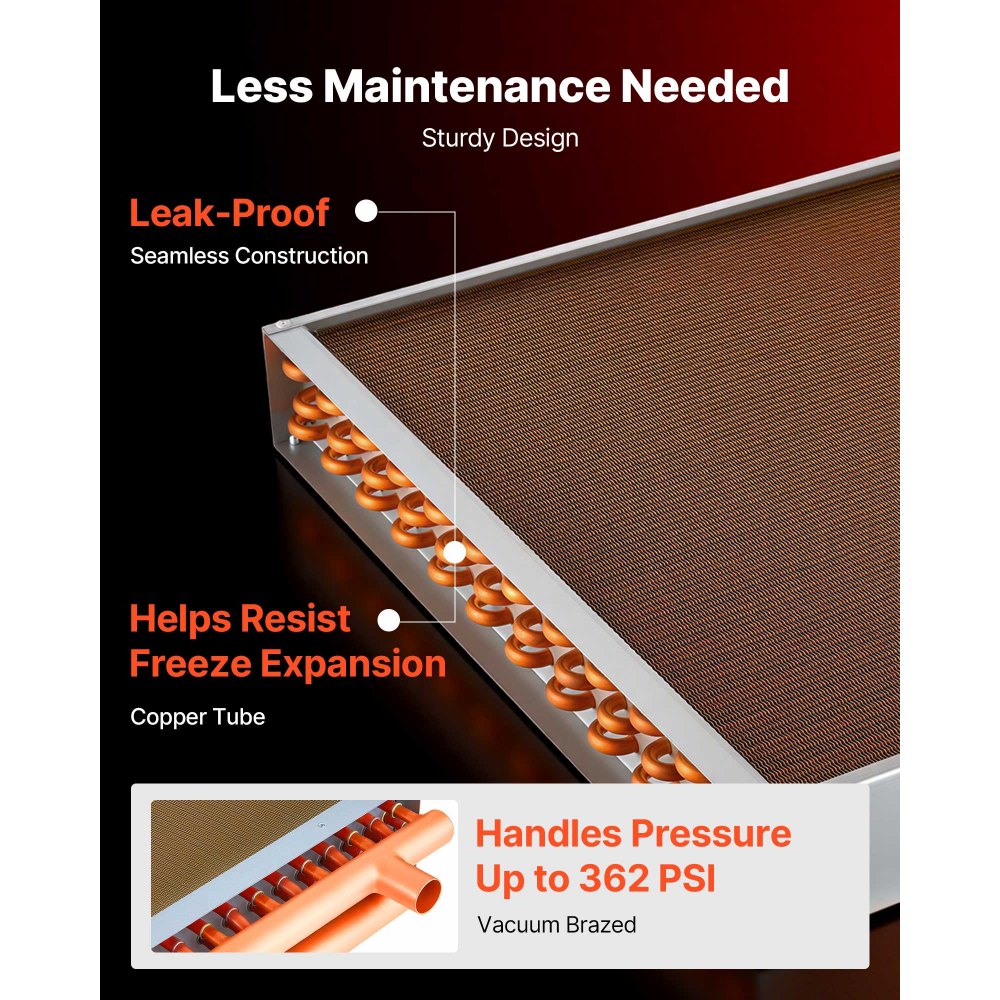

Brasatura sottovuoto ad alta pressione e test di tenuta per prestazioni di tenuta a lungo termine

L'assemblaggio di ciascuna unità prevede la brasatura sottovuoto ad alta pressione, che unisce i tubi di rame ai collari delle alette in alluminio attraverso un processo metallurgico controllato che mantiene la superficie di giunzione priva di contaminanti aerodispersi. La brasatura sottovuoto crea legami completamente densi e privi di flussante su tutta l'area di contatto della giunzione. Questo si differenzia dalla brasatura tradizionale in forno, dove aria, ossigeno e polvere di flussante possono lasciare spazi vuoti e punti deboli all'interfaccia tubo-aletta.

Prima della spedizione, ogni serpentina finita viene sottoposta a un rigoroso test di tenuta alla pressione di esercizio nominale di 2,5 MPa (362,6 psi). Questa verifica in fabbrica consente agli installatori di mettere in funzione la serpentina direttamente nell'impianto idronico senza dover eseguire ulteriori test di pressione o applicare sigillanti ai raccordi prima di portare l'impianto alla pressione di esercizio completa.

Radiatore scambiatore di calore acqua-aria con alette rivestite in resina epossidica per resistere a incrostazioni e corrosione.

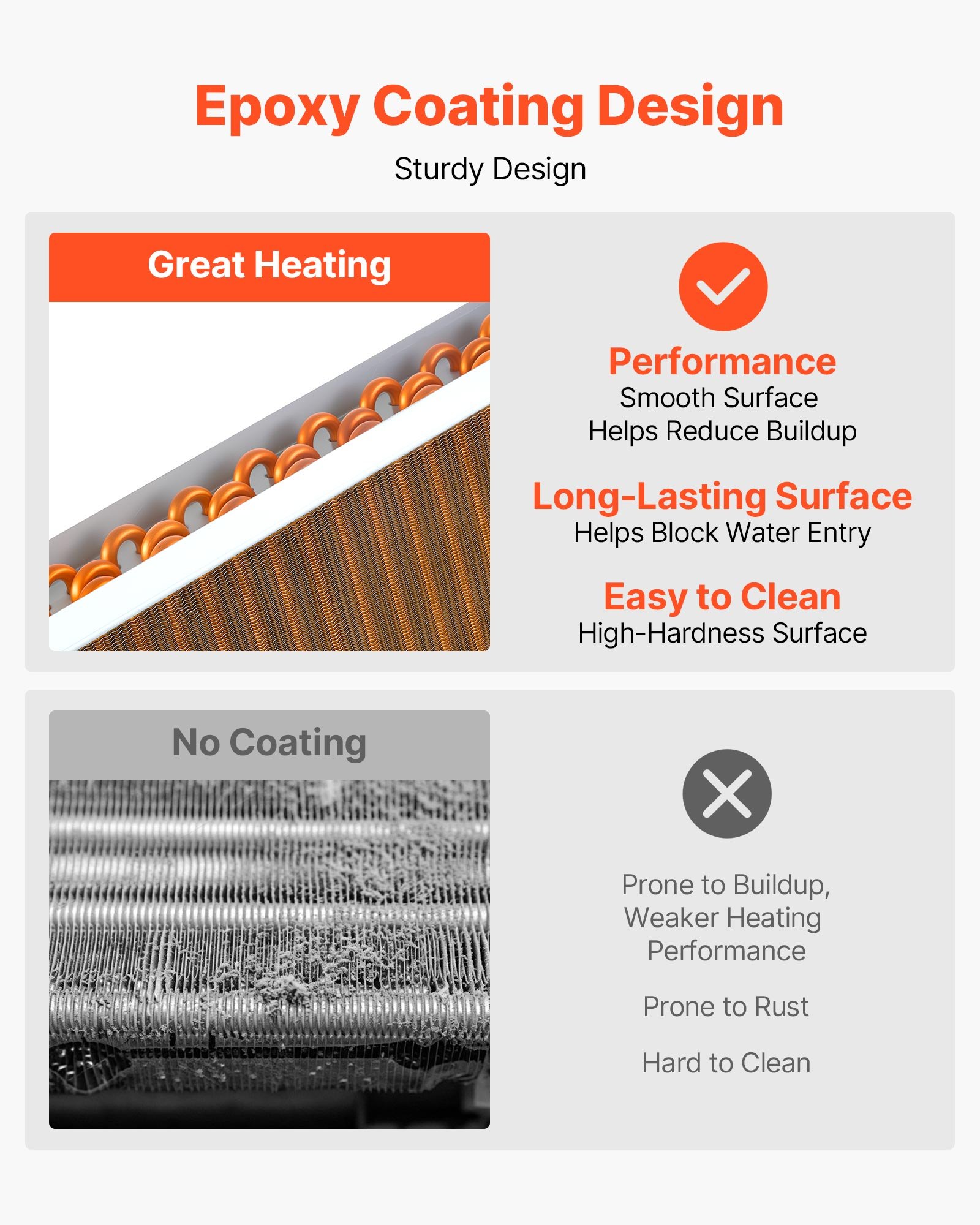

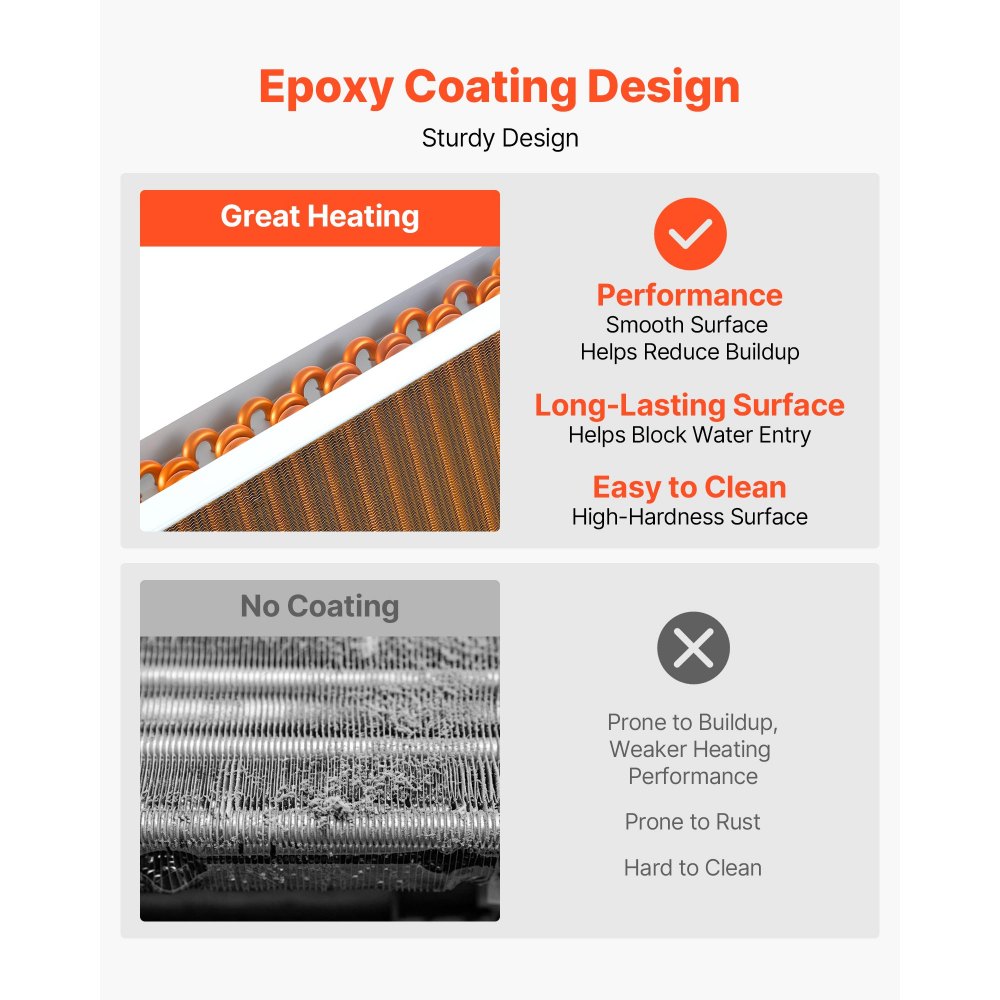

Questo radiatore scambiatore di calore acqua-aria presenta una finitura epossidica ad alta durezza sulle alette in alluminio, che contribuisce a resistere alla corrosione e ai danni superficiali in ambienti difficili. Nelle configurazioni idroniche a circuito aperto collegate a stufe a legna per esterni, la composizione chimica dell'acqua varia stagionalmente e i depositi di calcare possono restringere nel tempo i passaggi d'aria tra le alette, riducendo la superficie di scambio termico effettiva e degradando la resa della serpentina.

Il rivestimento epossidico inibisce l'adesione di minerali sulla superficie delle alette e resiste agli agenti chimici dell'acqua, sia acidi che alcalini, senza causare degrado superficiale. Inoltre, rende i bordi delle alette più duri, riducendo la probabilità che si danneggino durante la manipolazione, evitando così piegamenti o cedimenti dei sottili profili in alluminio e bloccando permanentemente il flusso d'aria attraverso quelle parti della superficie della bobina.

Telaio in acciaio zincato con pressione di esercizio nominale di 2,5 MPa per una maggiore affidabilità strutturale.

Un telaio di montaggio in acciaio zincato sostiene la matrice di alette e tubi mentre l'unità a serpentina è in uso o in fase di installazione. La zincatura previene la corrosione in ambienti come le unità di trattamento aria HVAC, dove l'umidità è elevata e si verifica frequente condensa. Ciò mantiene la struttura intatta nel punto di contatto tra telaio e serpentina, evitando la formazione di ruggine che indebolirebbe il supporto meccanico nel tempo.

La pressione di esercizio nominale di 2,5 MPa (362,6 psi) è adatta ad applicazioni idroniche impegnative. Ciò garantisce al gruppo serpentina un ampio margine di sicurezza tra la normale pressione di esercizio e il suo limite strutturale per tutta la sua durata.

Compatibile con stufe a legna, circuiti idronici, grow room e sistemi ad aria forzata.

Possiamo utilizzare la serpentina da 24x24 pollici in molte situazioni in cui è necessario trasferire calore dall'acqua all'aria. Le stufe a legna per esterni la utilizzano come emettitore di calore terminale in un circuito di distribuzione idronico. Per un controllo preciso della temperatura in ambienti di coltivazione sigillati collegati a un circuito di caldaia o refrigeratore, le serre commerciali utilizzano la stessa configurazione.

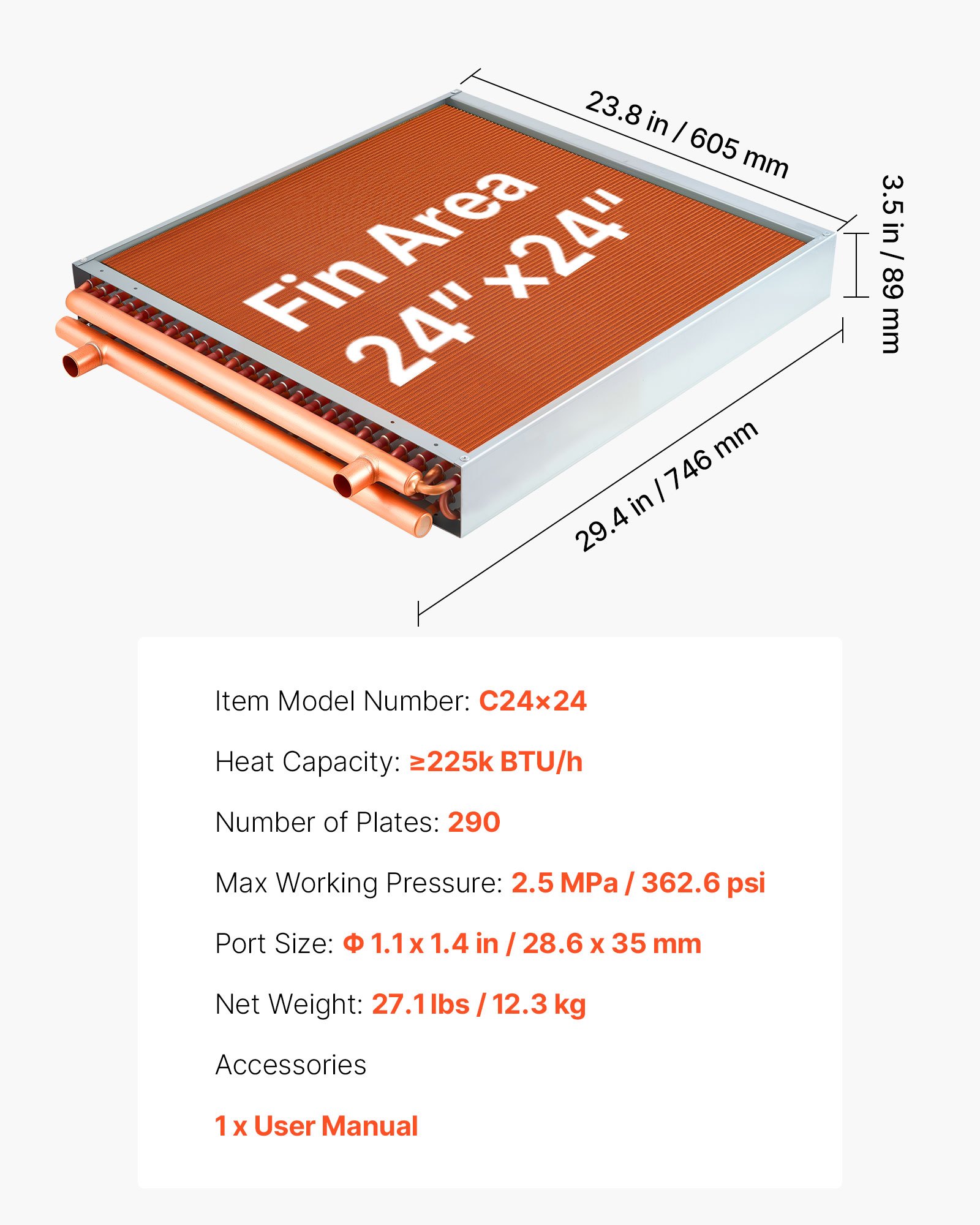

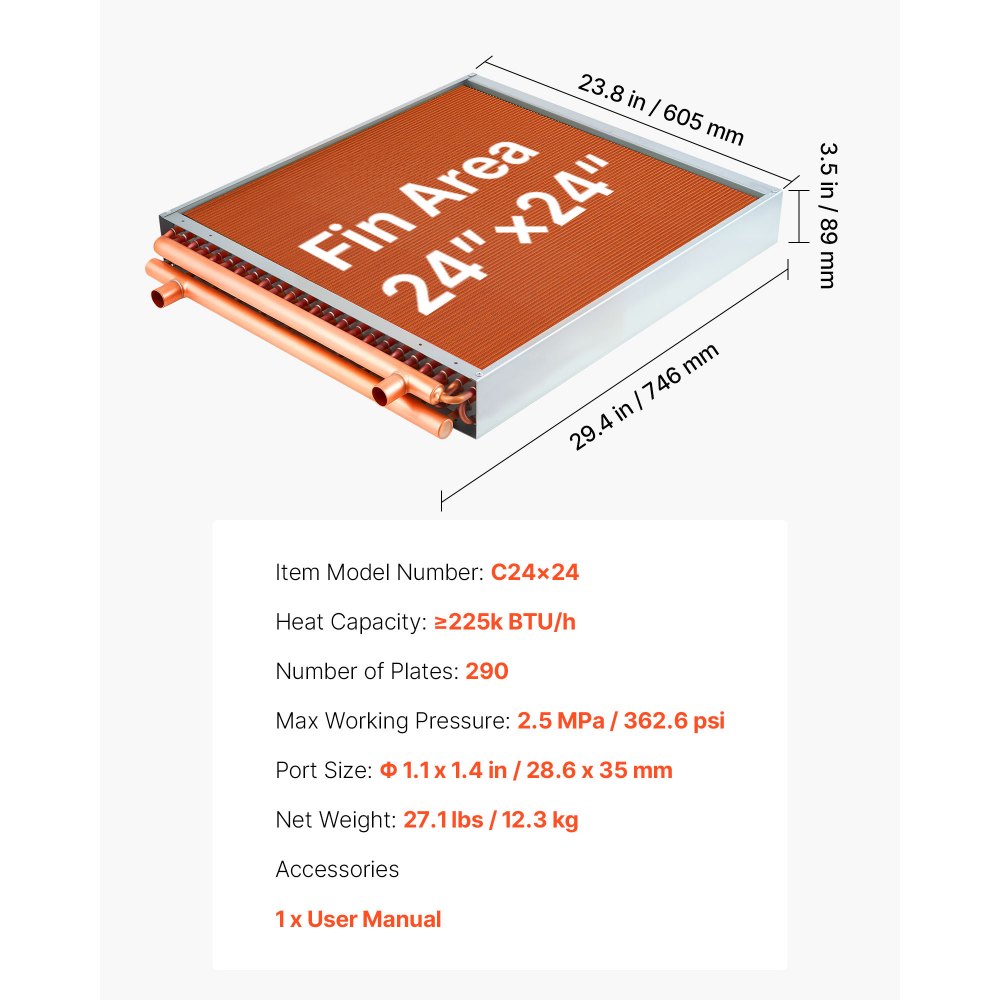

Le porte in rame da 1,1 a 1,4 pollici (da 28,6 mm a 35 mm) sono compatibili con le tubazioni idroniche standard nella maggior parte degli ambienti residenziali e commerciali leggeri. Con un peso di 27,1 libbre (12,3 kg) e dimensioni di 29,4 × 23,8 × 3,5 pollici, la serpentina si adatta ai contenitori standard delle unità di trattamento aria e ai plenum dei condotti senza bisogno di attrezzi speciali per la movimentazione.
