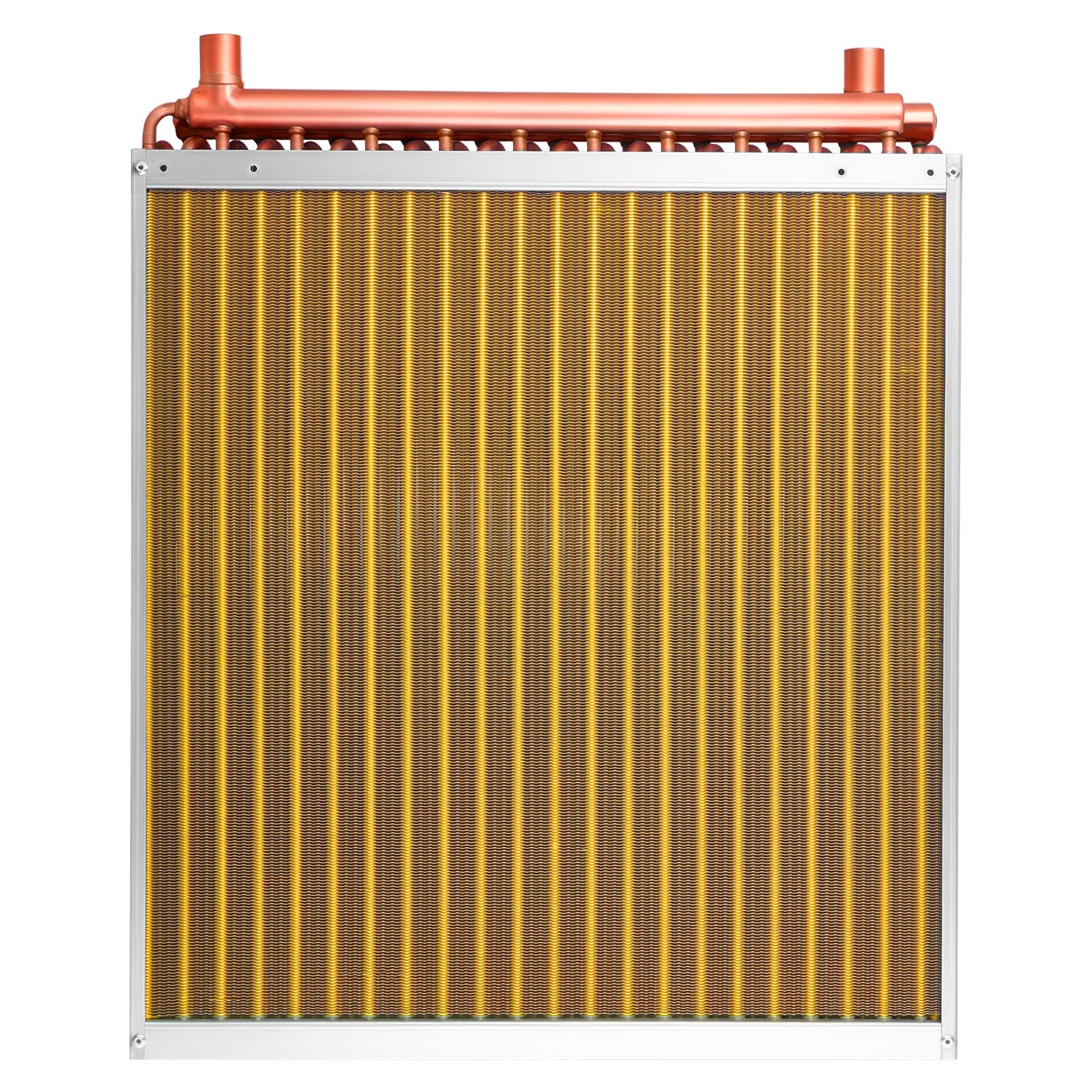

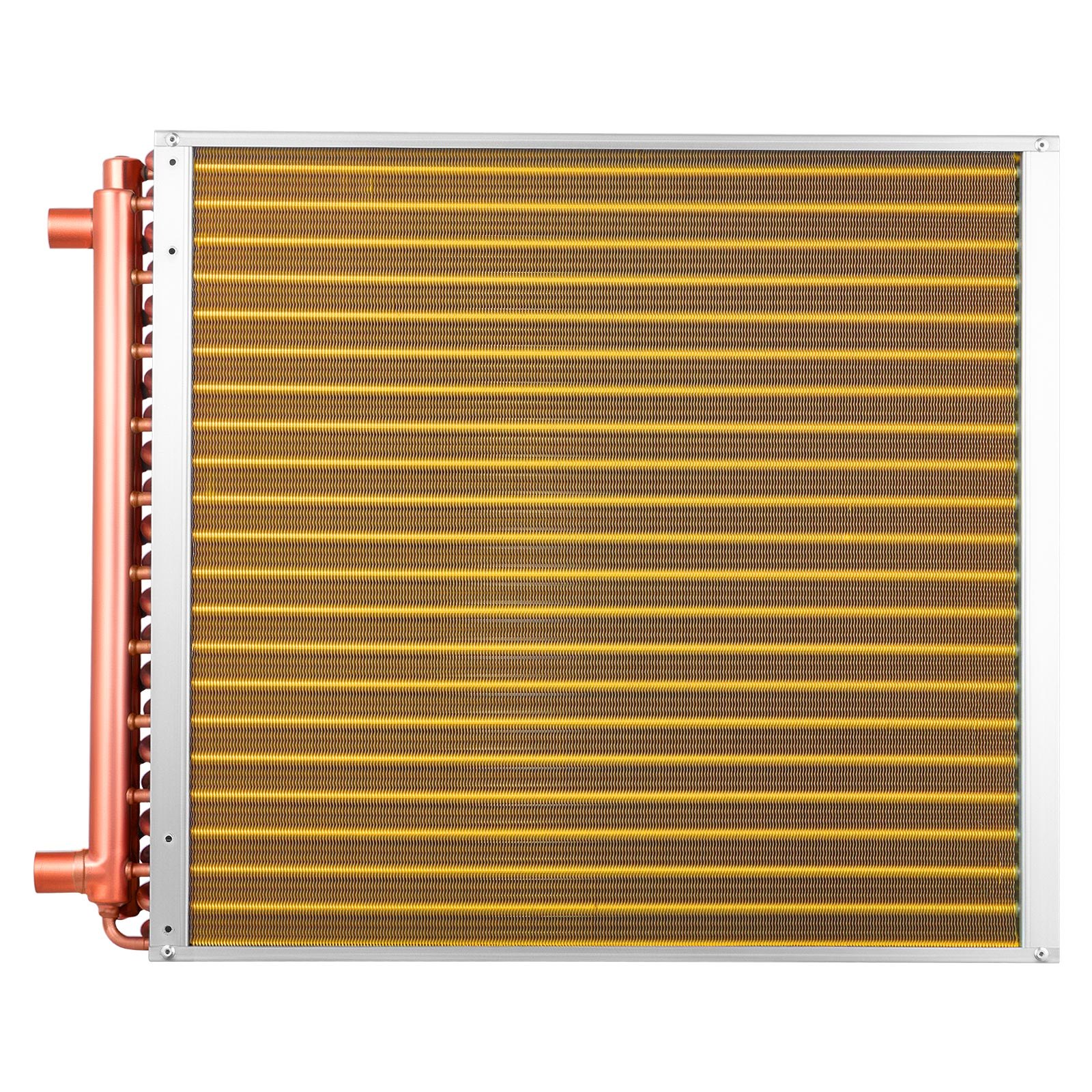

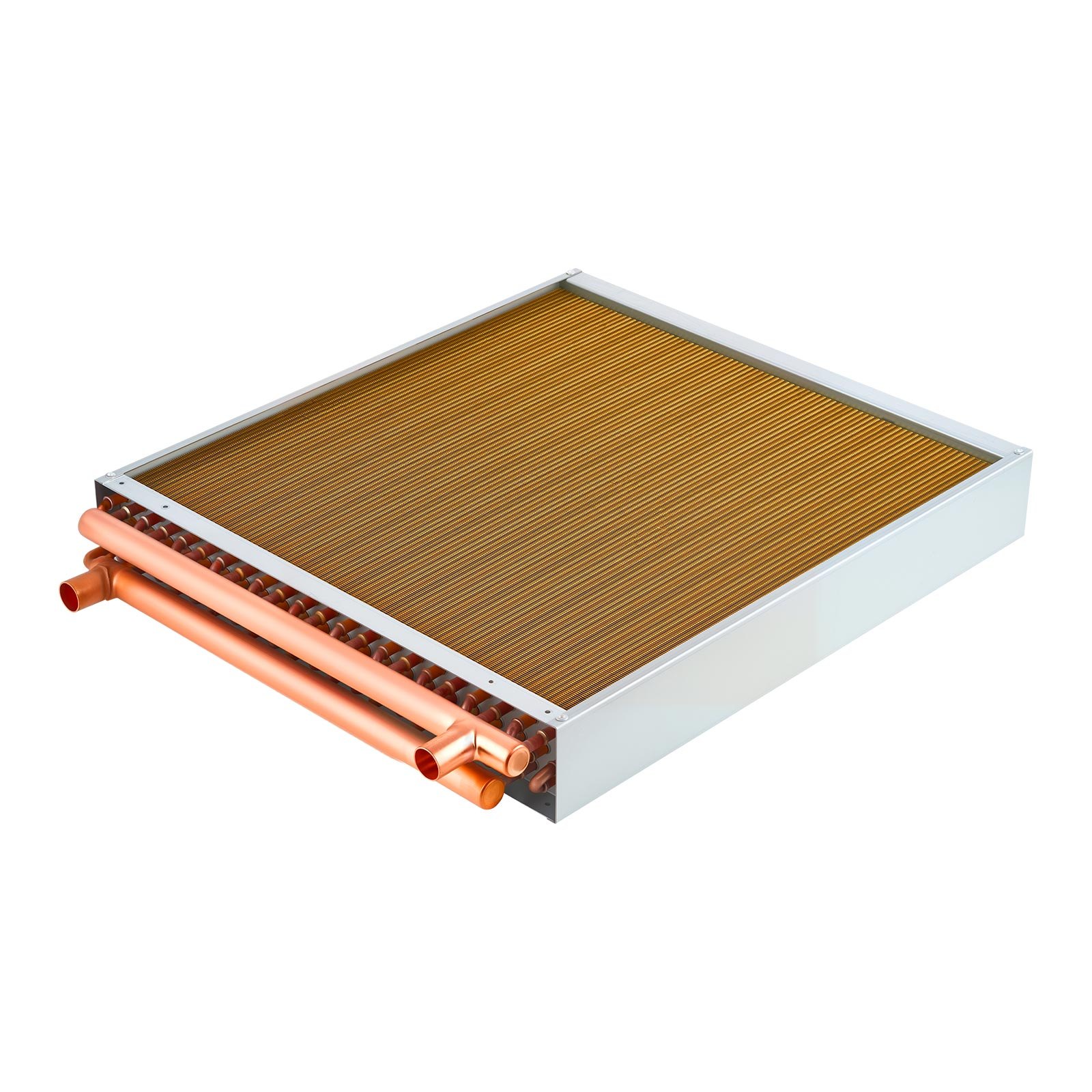

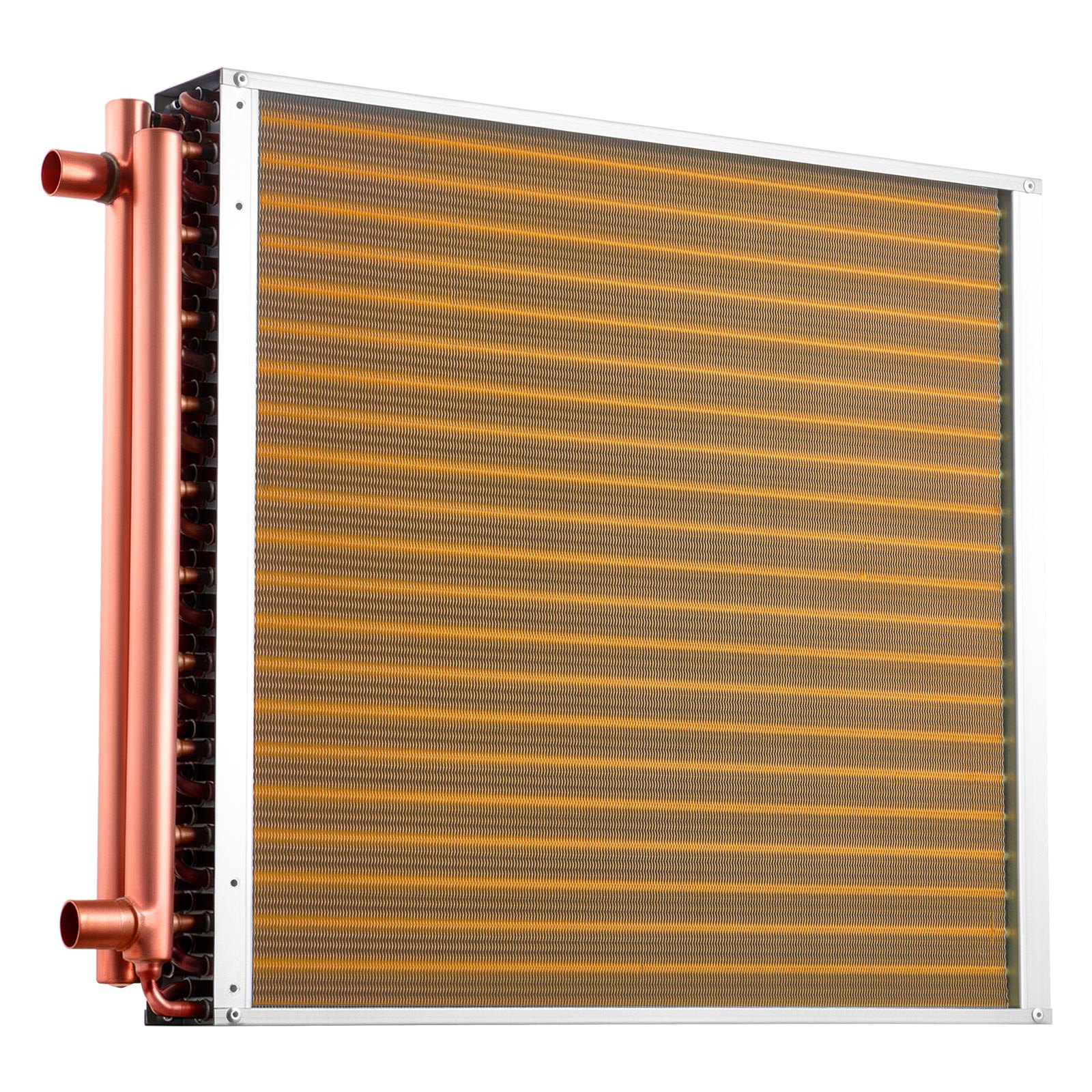

VEVOR Scambiatore di Calore Acqua-Aria 559 x 559 cm, Serpentina HVAC con Tubi in Rame e Alette in Alluminio, Fino a 190K BTU, per Riscaldamento Idronico, Caldaie a Legna e Sistemi di Raffreddamento

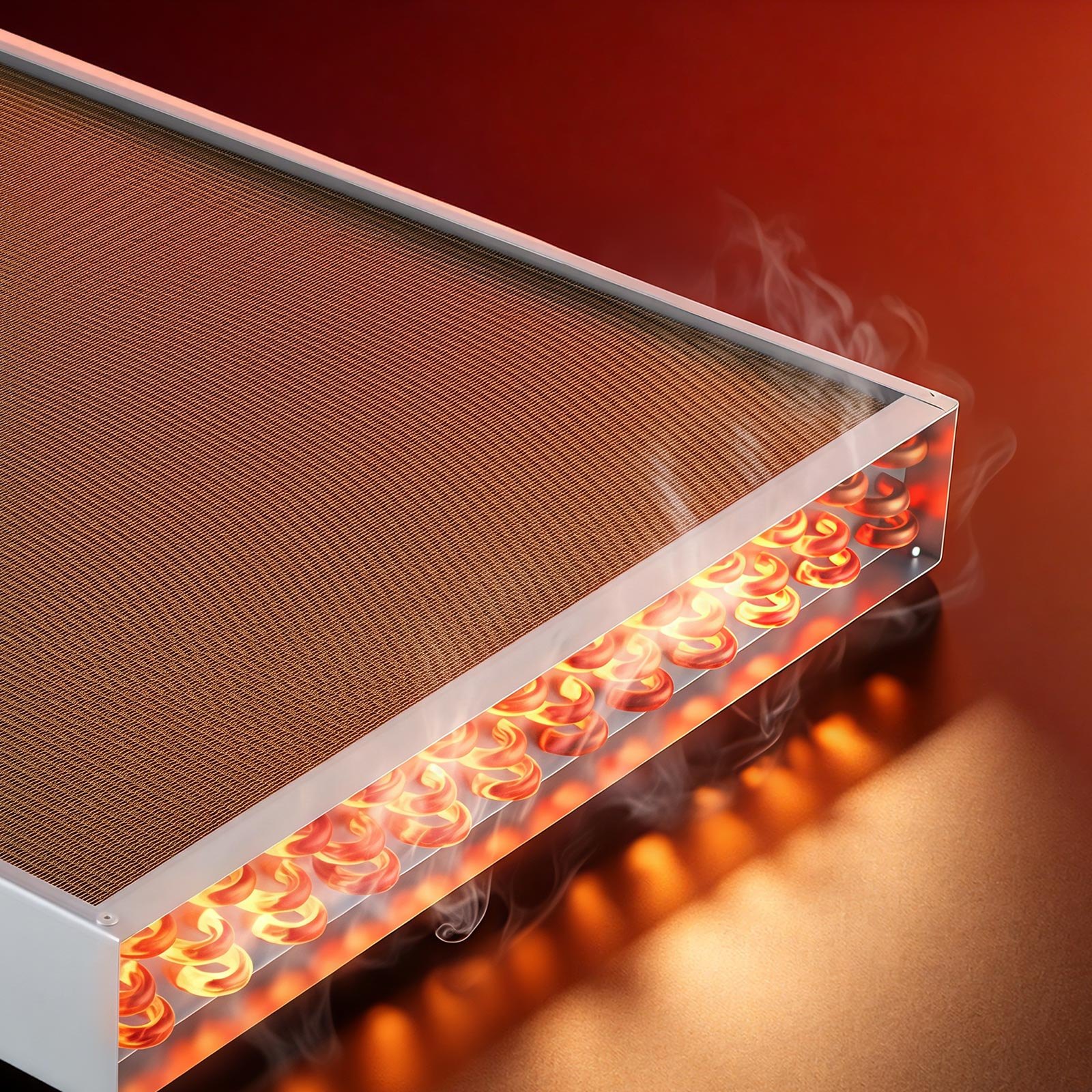

Struttura con tubi in rame e alette in alluminio per la massima conduttività termica.

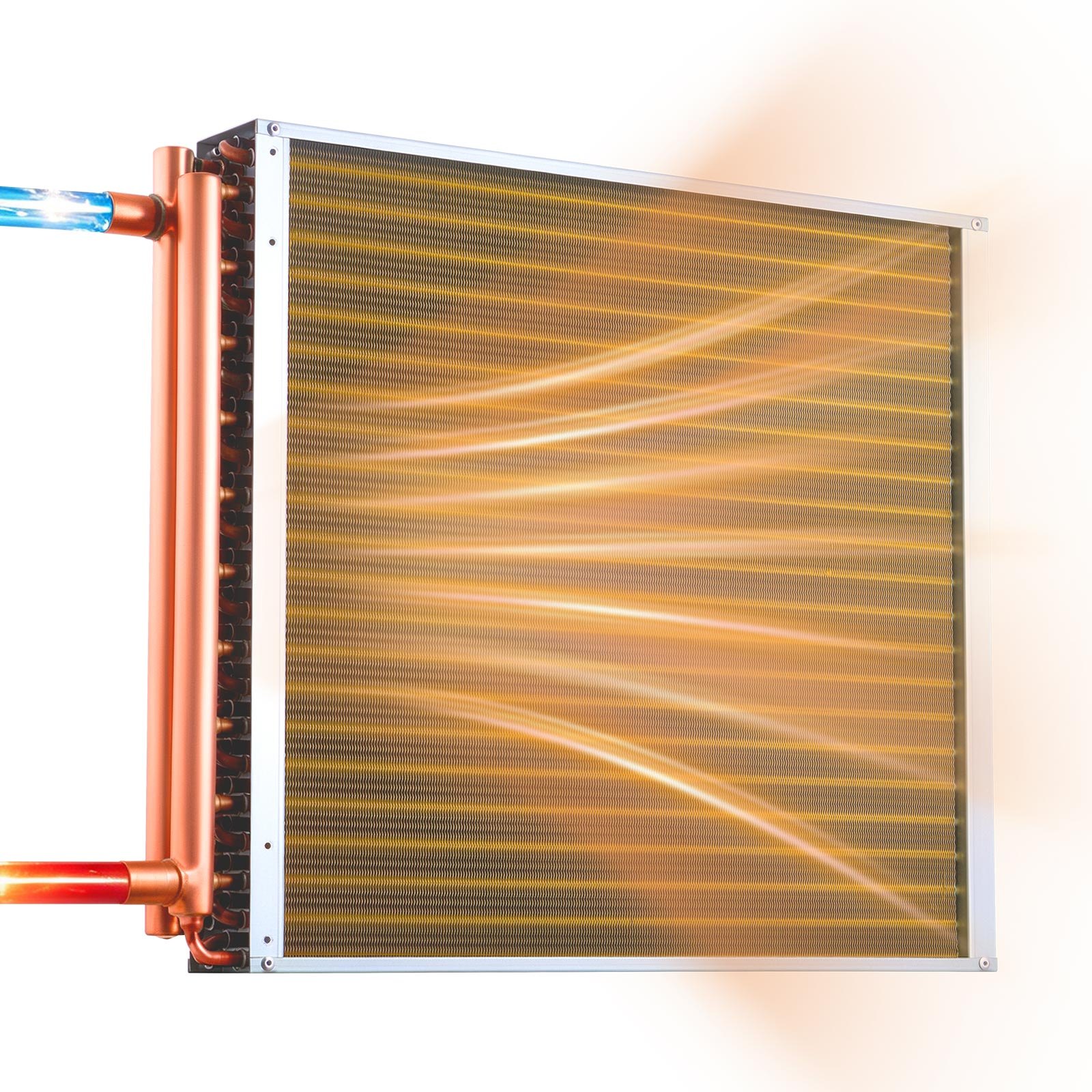

Grazie ai tubi in rame puro senza saldature e alle alette in alluminio ad alta densità, lo scambiatore di calore acqua-aria a serpentina alettata VEVOR 22x22 offre prestazioni termiche eccellenti. Il rame trasferisce naturalmente e rapidamente il calore dal circuito idraulico al flusso d'aria circostante. Ciò contribuisce a un efficiente scambio termico tra l'acqua e l'aria in circolazione.

Il design monoblocco e senza giunture del tubo in rame elimina i punti deboli che potrebbero presentarsi nelle versioni giuntate o saldate, contribuendo a migliorare la durata in presenza di variazioni di temperatura e pressione di esercizio. Grazie alle alette in alluminio che massimizzano la superficie di scambio termico, questa serpentina mantiene un efficiente trasferimento di calore anche in condizioni di elevato stress o durante il funzionamento continuo. Ciò contribuisce a garantire prestazioni costanti nel tempo.

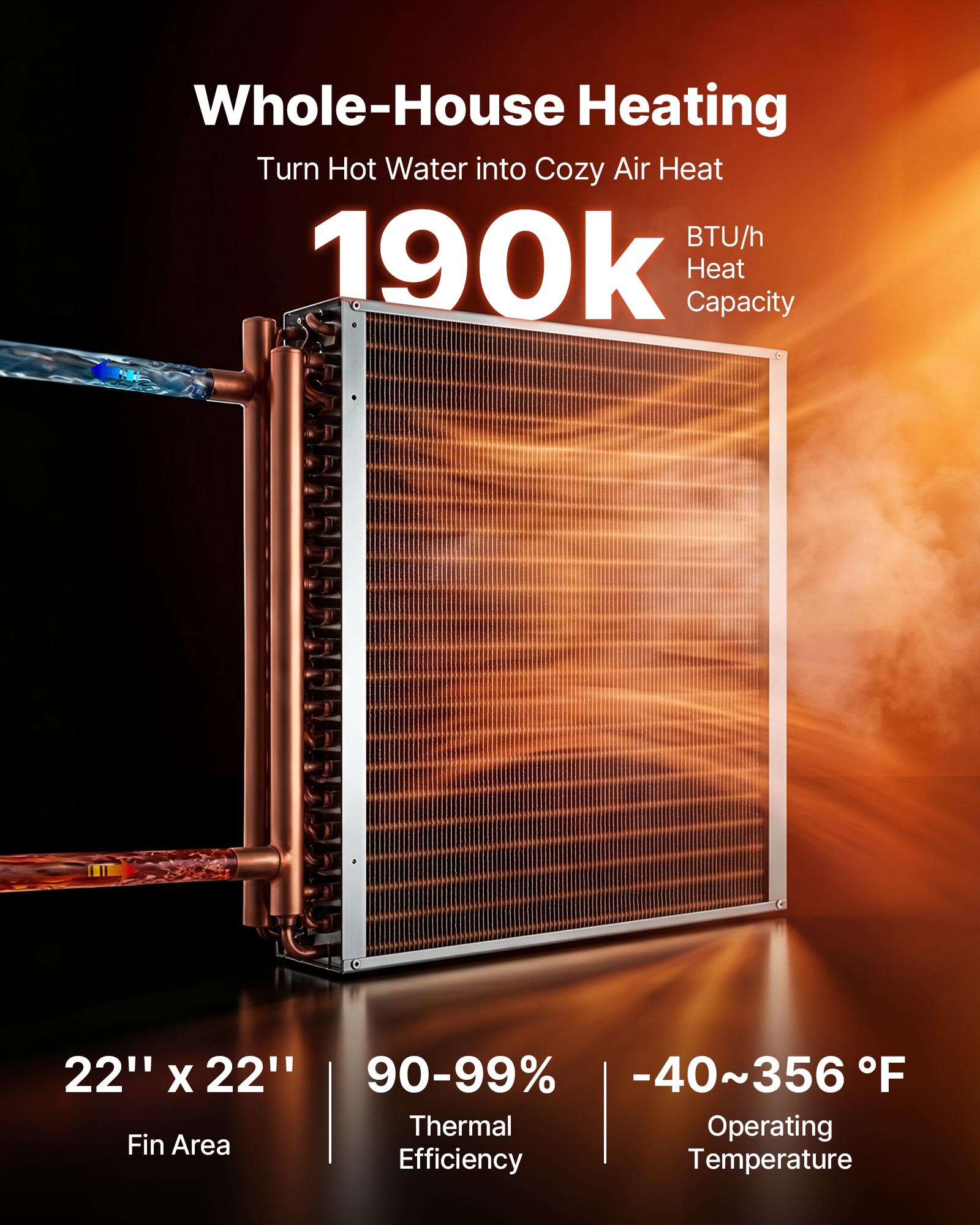

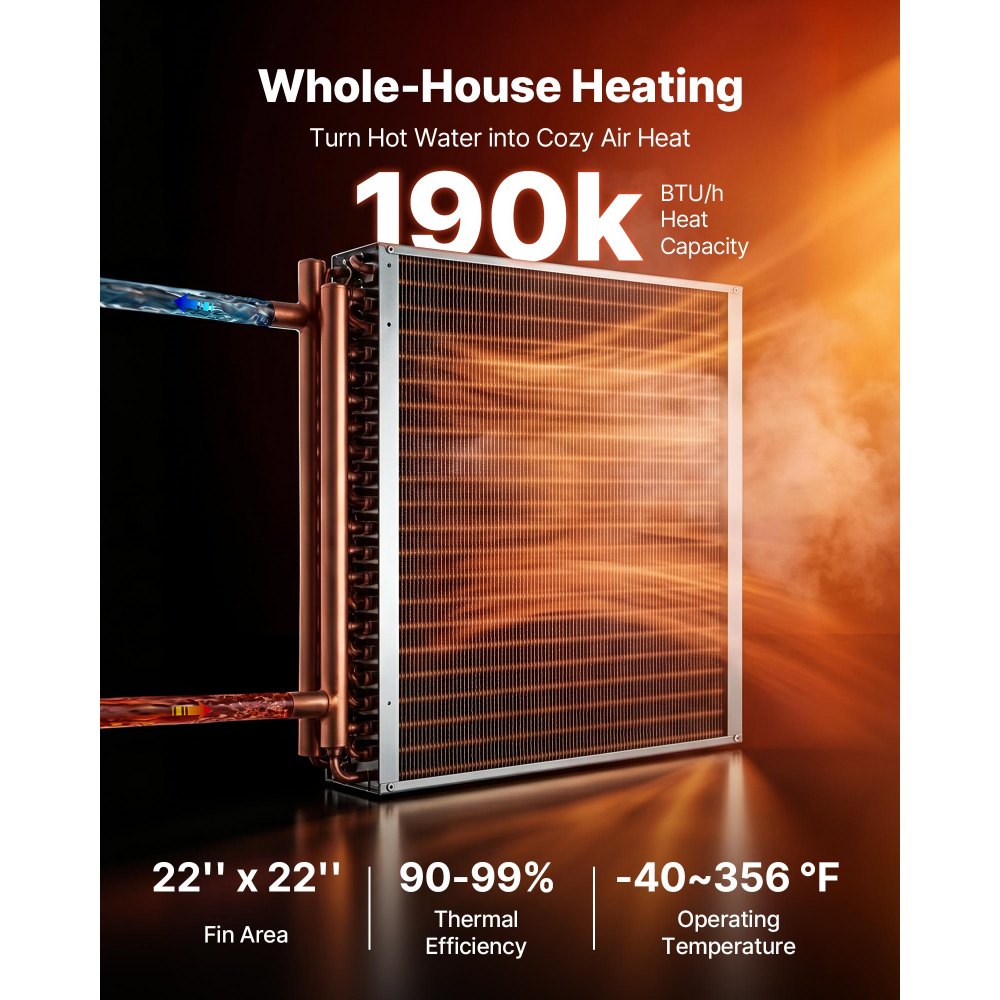

Potenza termica di 190.000 BTU per applicazioni di riscaldamento ad alta richiesta

Questo scambiatore di calore può gestire fino a 190.000 BTU/h di calore, risultando ideale per applicazioni domestiche e commerciali leggere che richiedono un flusso costante di aria calda. La sua capacità di potenza riscalda rapidamente ed efficacemente un ambiente, sia che faccia parte di una caldaia ad aria forzata, di un'unità di trattamento aria idronica o di un grande impianto di riscaldamento per officine.

Questa unità offre prestazioni superiori rispetto alle serpentine più piccole della stessa linea grazie alla sua superficie di 22x22 pollici e alle tre file di tubi in rame. È particolarmente adatta per applicazioni che richiedono una maggiore capacità di riscaldamento. Questa potenza nominale è ideale per installazioni che coprono grandi capannoni agricoli, serre commerciali o sistemi residenziali con zone multiple.

Scambiatore di calore acqua-aria a serpentina alettata con superficie a 266 alette per un trasferimento di calore superiore.

Questo scambiatore di calore acqua-aria a serpentina alettata è dotato di 266 alette in alluminio. Queste alette aumentano notevolmente la superficie di contatto tra la serpentina e l'aria in movimento. Il passaggio dell'aria sulla superficie delle alette migliora l'efficienza dello scambio termico, con conseguente aumento dell'efficienza e tempi di risposta termica più rapidi per l'intero sistema.

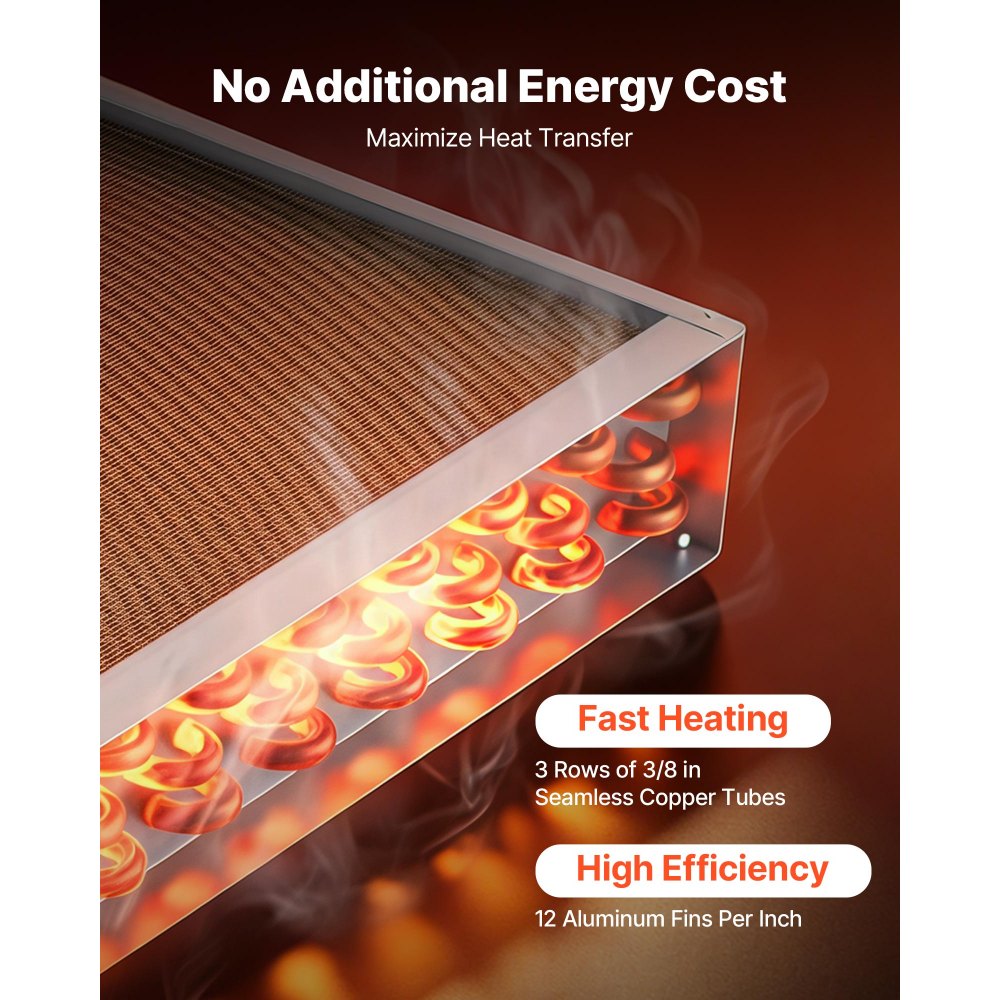

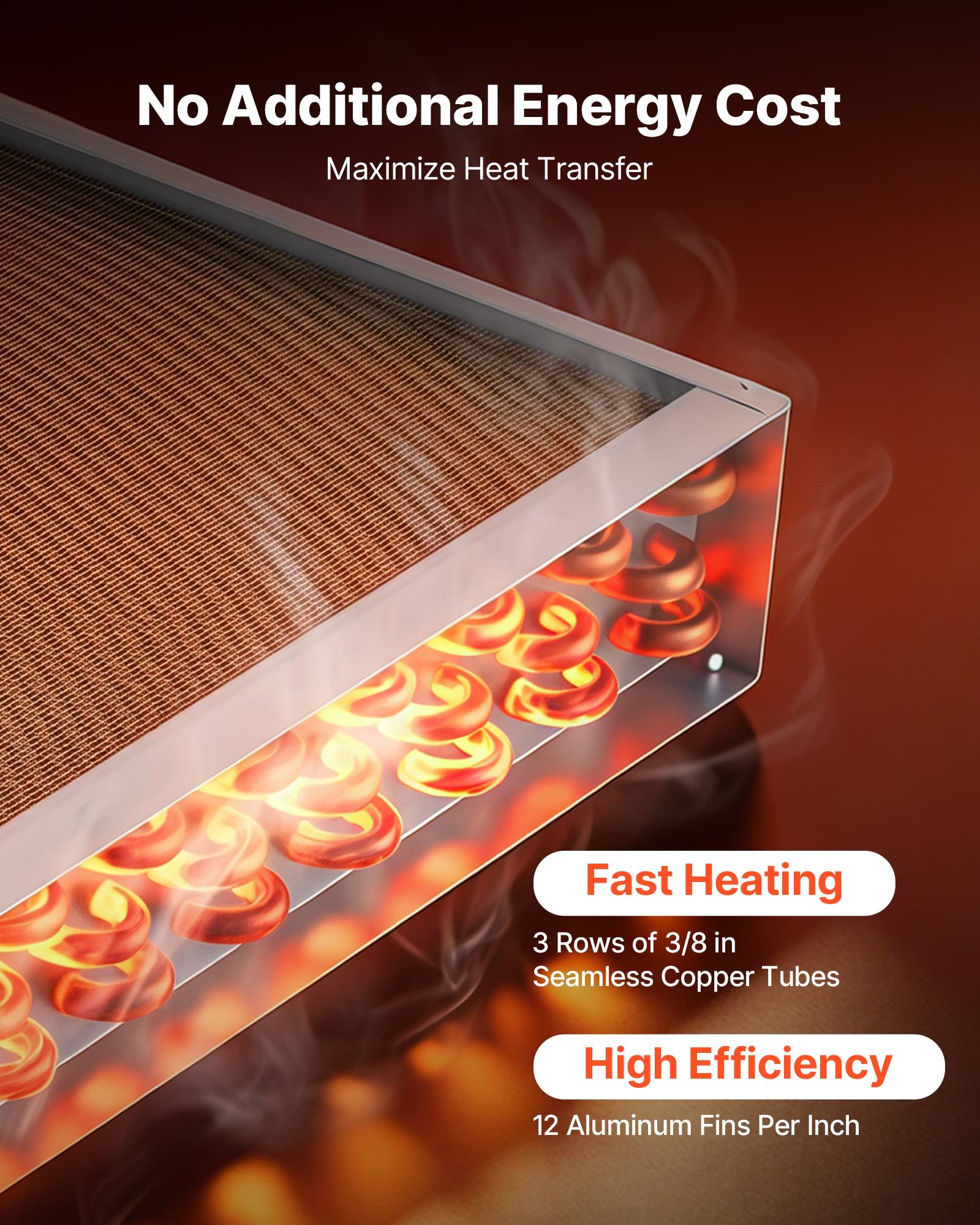

Tre file di tubi di rame da 3/8 di pollice mantengono le alette in posizione su tutta la superficie di scambio termico di 22x22 pollici. Questa configurazione a tre file garantisce che il fluido circolante e il flusso d'aria abbiano tempo sufficiente per interagire, anche ad alte velocità del ventilatore. Ciò rende la serpentina efficiente in diverse situazioni, eliminando la necessità di ventilatori o pompe di grandi dimensioni per compensare le sue caratteristiche.

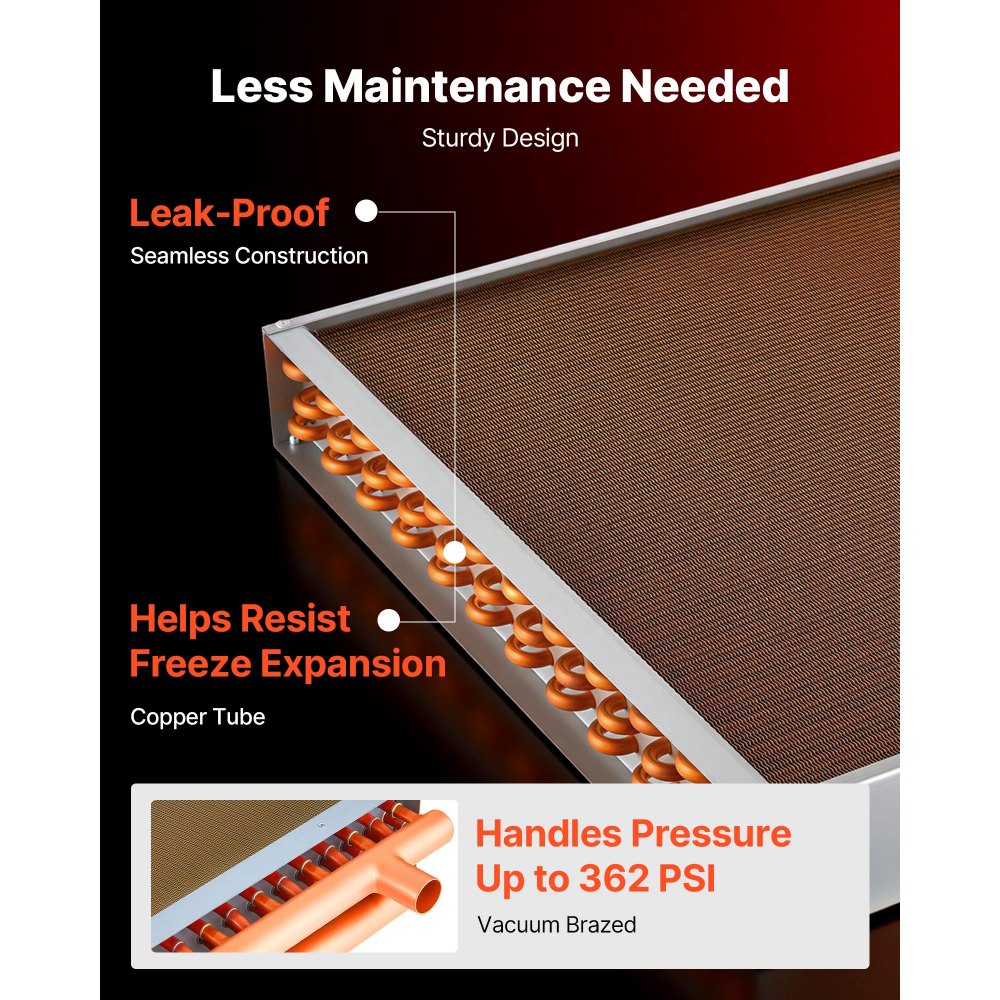

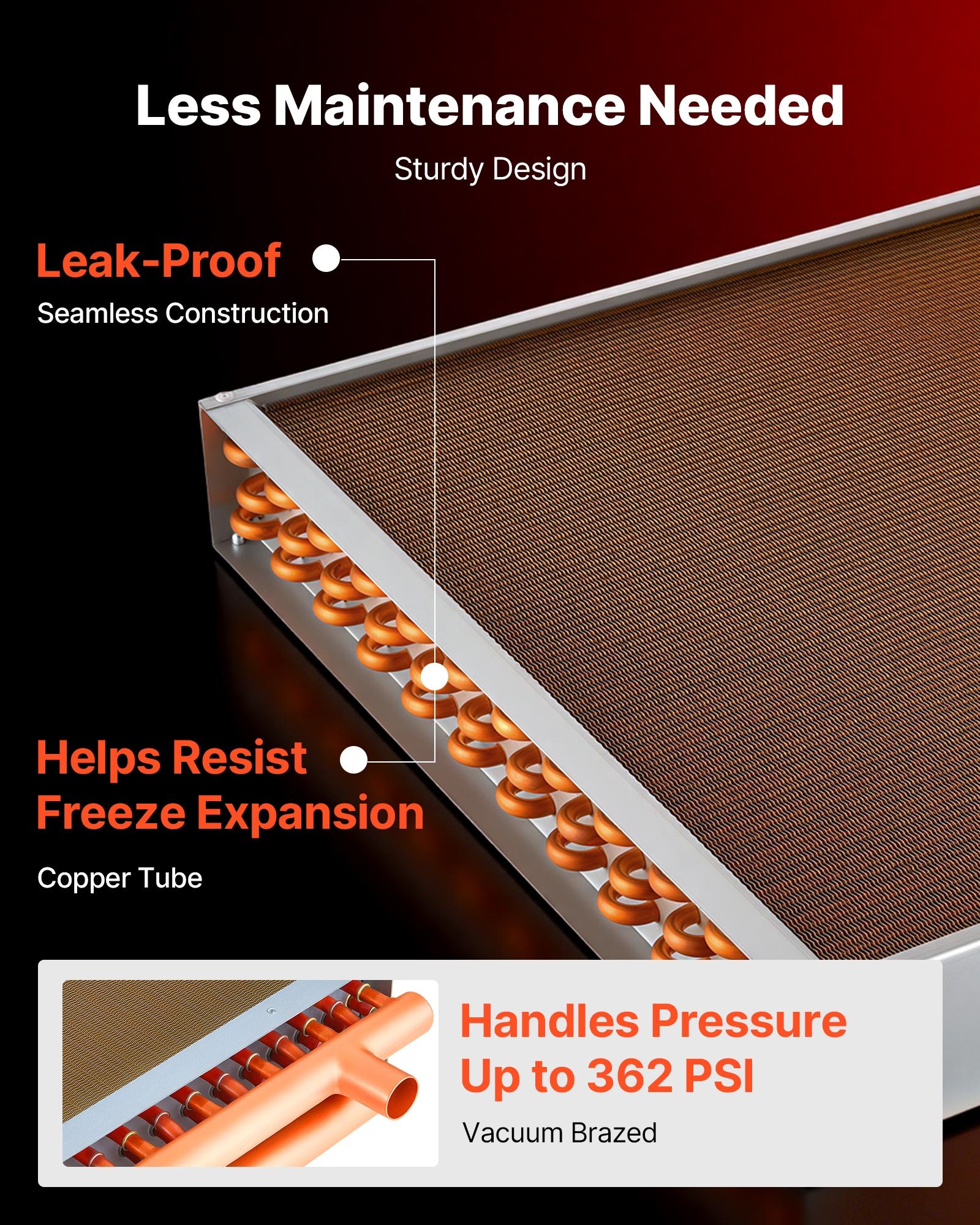

Tecnologia di brasatura sottovuoto e test di tenuta per un'affidabilità a lungo termine

Esiste un processo industriale chiamato brasatura sottovuoto ad alta pressione che unisce tubi di rame ad alette di alluminio. Questo processo crea legami metallurgici più resistenti e con una migliore tenuta all'aria rispetto ai metodi di giunzione meccanica tradizionali. Elimina i residui di flussante all'interfaccia di giunzione e garantisce il pieno contatto tra il tubo e il collare dell'aletta, assicurando un trasferimento di calore uniforme in tutta la serpentina.

Ogni scambiatore di calore viene sottoposto a rigorosi test di tenuta prima di lasciare lo stabilimento, per garantire che tutti i collegamenti e le giunzioni siano sicuri durante il funzionamento. Il fatto che questo processo produttivo possa gestire una pressione di esercizio massima di 2,5 MPa (362,6 psi) dimostra la robustezza della struttura. I test di tenuta contribuiscono a verificare l'integrità della serpentina prima della spedizione.

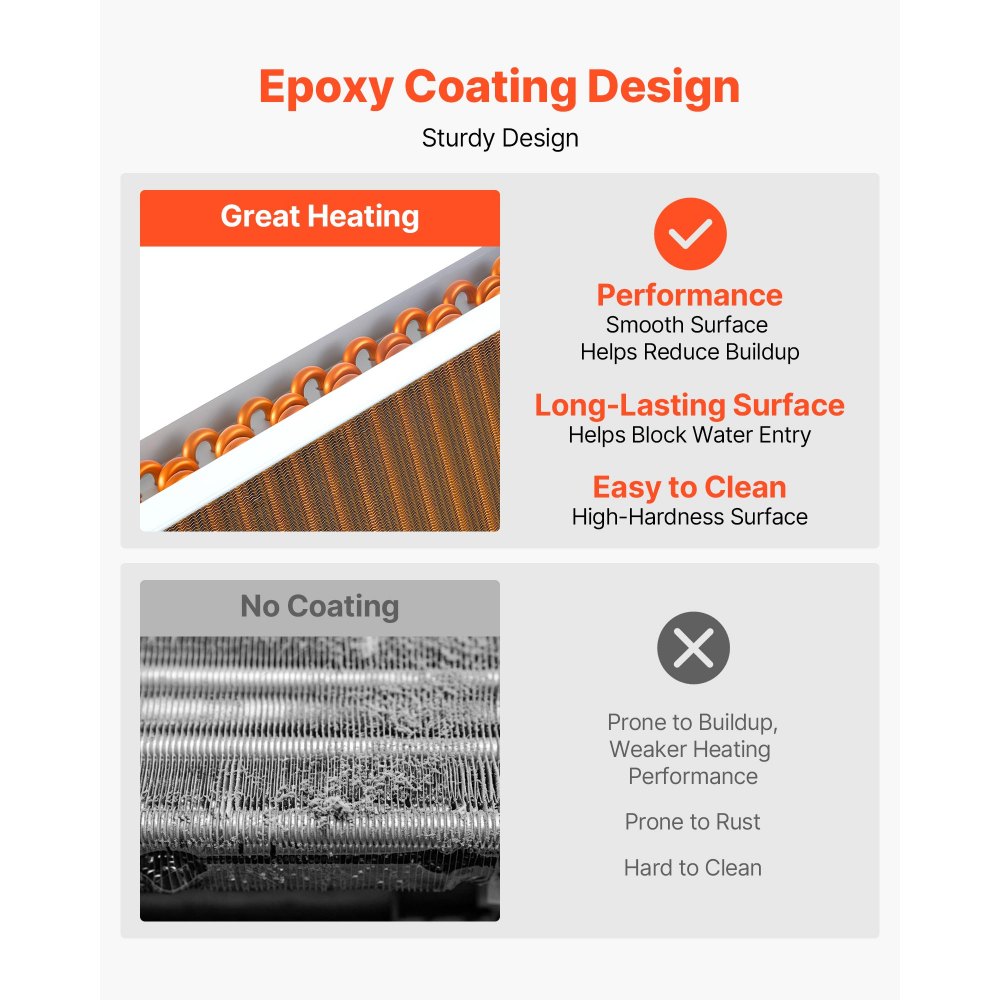

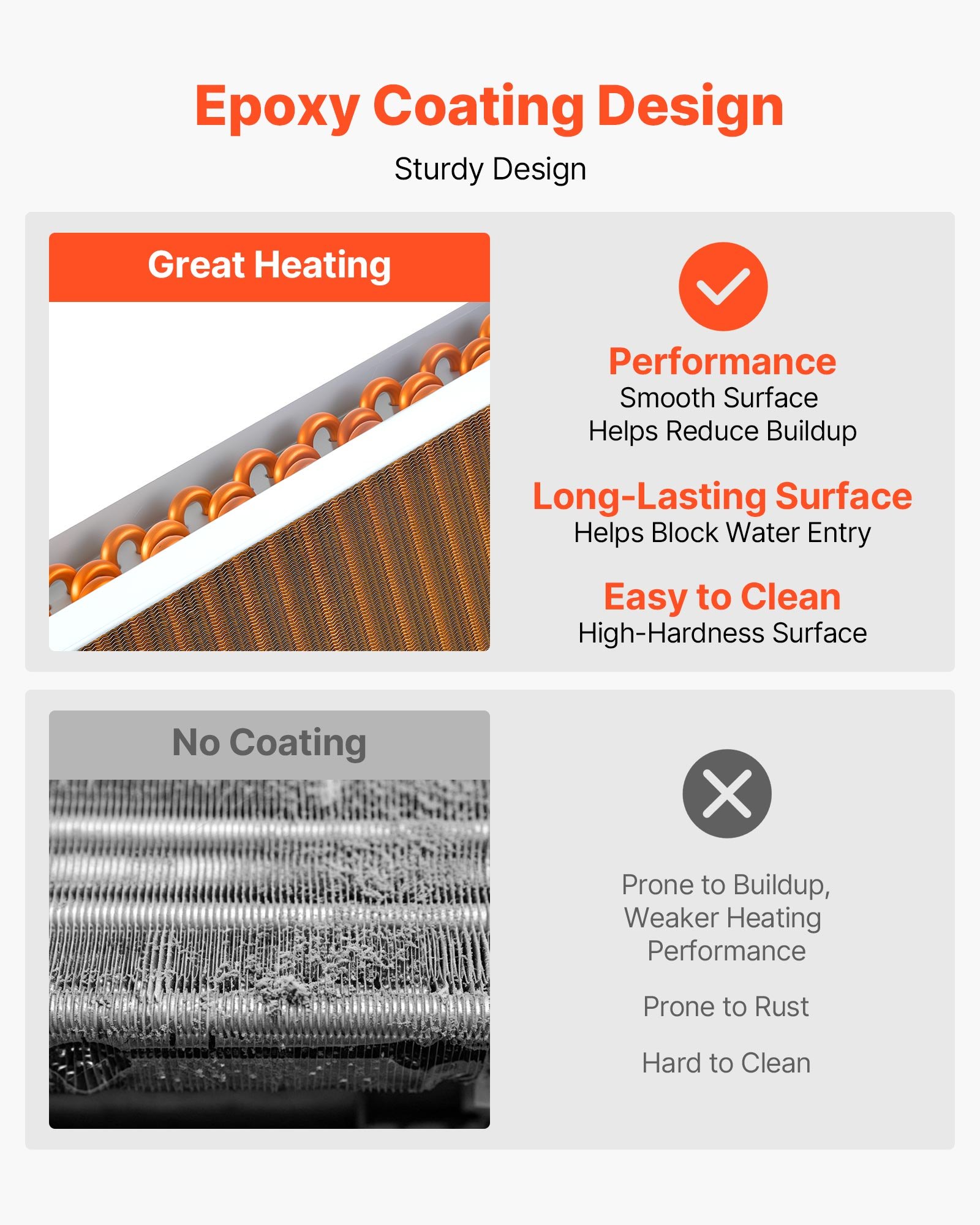

Alette in alluminio rivestite in resina epossidica per una maggiore resistenza alla formazione di incrostazioni e una durata prolungata.

Le alette in alluminio di questo scambiatore di calore sono rivestite con una resina epossidica ad alta durezza che contribuisce a resistere alla corrosione e all'usura superficiale. Nelle stufe a legna a circuito aperto o per esterni, o in altri sistemi idronici in cui la composizione chimica dell'acqua varia, questo rivestimento contribuisce a mantenere l'efficienza delle alette impedendo la formazione di depositi minerali negli spazi tra di esse.

Il rivestimento epossidico non solo protegge dalla formazione di incrostazioni, ma aggiunge anche un ulteriore strato di protezione contro la corrosione e i danni dovuti alla manipolazione. L'unità è progettata per funzionare a temperature comprese tra -40 e 356 °F senza compromettere la sua forma o le sue prestazioni. Ciò è reso possibile dal telaio di montaggio in acciaio zincato, che fornisce un supporto meccanico stabile e resistenza alla ruggine.

Scambiatore di calore acqua-aria a serpentina alettata compatibile con diversi sistemi idronici

Molti tipi di sistemi possono utilizzare lo scambiatore di calore acqua-aria a serpentina alettata VEVOR. Funziona bene in stufe a legna per esterni, circuiti di riscaldamento idronico, unità di trattamento aria forzata, sistemi climatici per serre idroponiche, ammodernamenti di impianti HVAC residenziali e configurazioni di riscaldamento ibride. Le porte di ingresso e uscita in rame standardizzate da 1,1×1,4 pollici si adattano alla maggior parte delle configurazioni idrauliche comuni con adattamenti minimi.

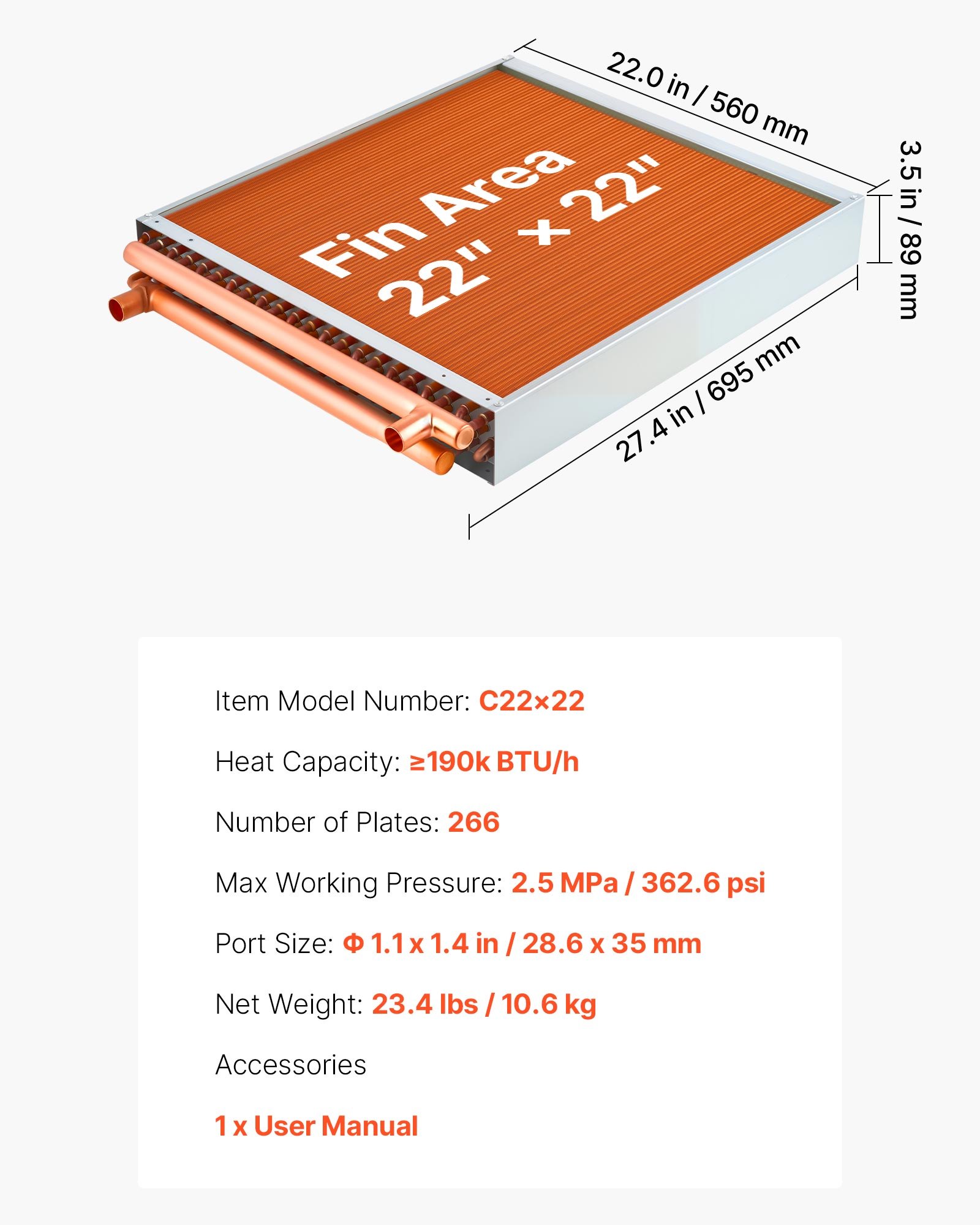

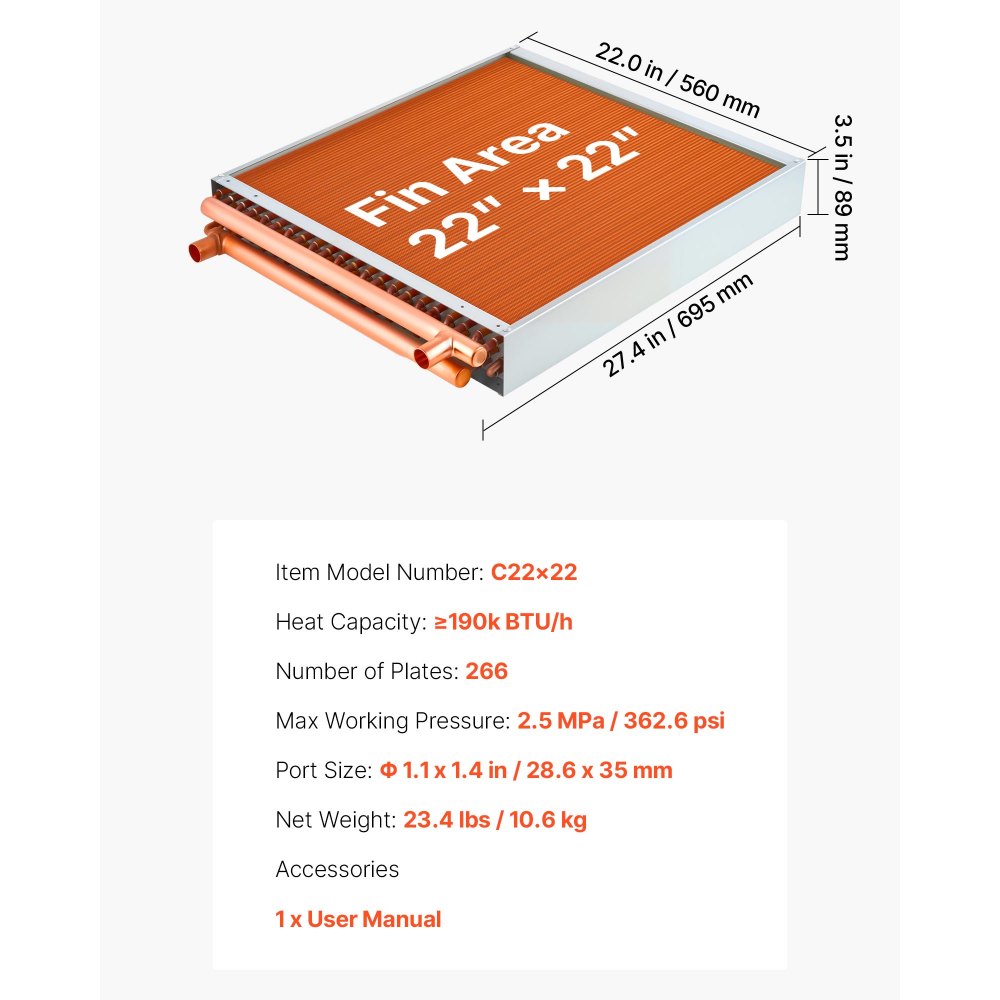

È presente un telaio di montaggio in acciaio zincato preforato che facilita l'installazione e consente di fissare il telaio all'interno di vani o condotti di unità di trattamento aria. L'unità pesa 23,4 libbre e misura 27,4 x 22,0 x 3,5 pollici, quindi può essere facilmente posizionata da una sola persona nella maggior parte dei vani delle unità di trattamento aria. Offre un buon equilibrio tra potenza e dimensioni.

Telaio in acciaio zincato e dimensioni standard delle porte per un'installazione semplice.

Il telaio in acciaio zincato fornisce supporto strutturale durante l'installazione e il funzionamento, in modo che i collegamenti dei tubi in rame non debbano sopportare sollecitazioni dovute a movimenti o vibrazioni. Sia nei locali macchine interni che negli alloggiamenti esterni, la finitura zincata contribuisce a prevenire ruggine e corrosione, garantendo la solidità strutturale del telaio per molti anni a venire.

Le porte in rame per l'ingresso e l'uscita misurano 28,6 x 35 mm (1,1 x 1,4 pollici), le stesse dimensioni della maggior parte dei raccordi idronici utilizzati nelle case e nelle piccole imprese. La dimensione standardizzata delle porte semplifica il collegamento a impianti idraulici compatibili. Gli installatori che lavorano su nuove costruzioni o ristrutturazioni troveranno che il design del telaio e la posizione delle porte facilitano l'inserimento dell'unità in appositi armadi per unità di trattamento aria.
