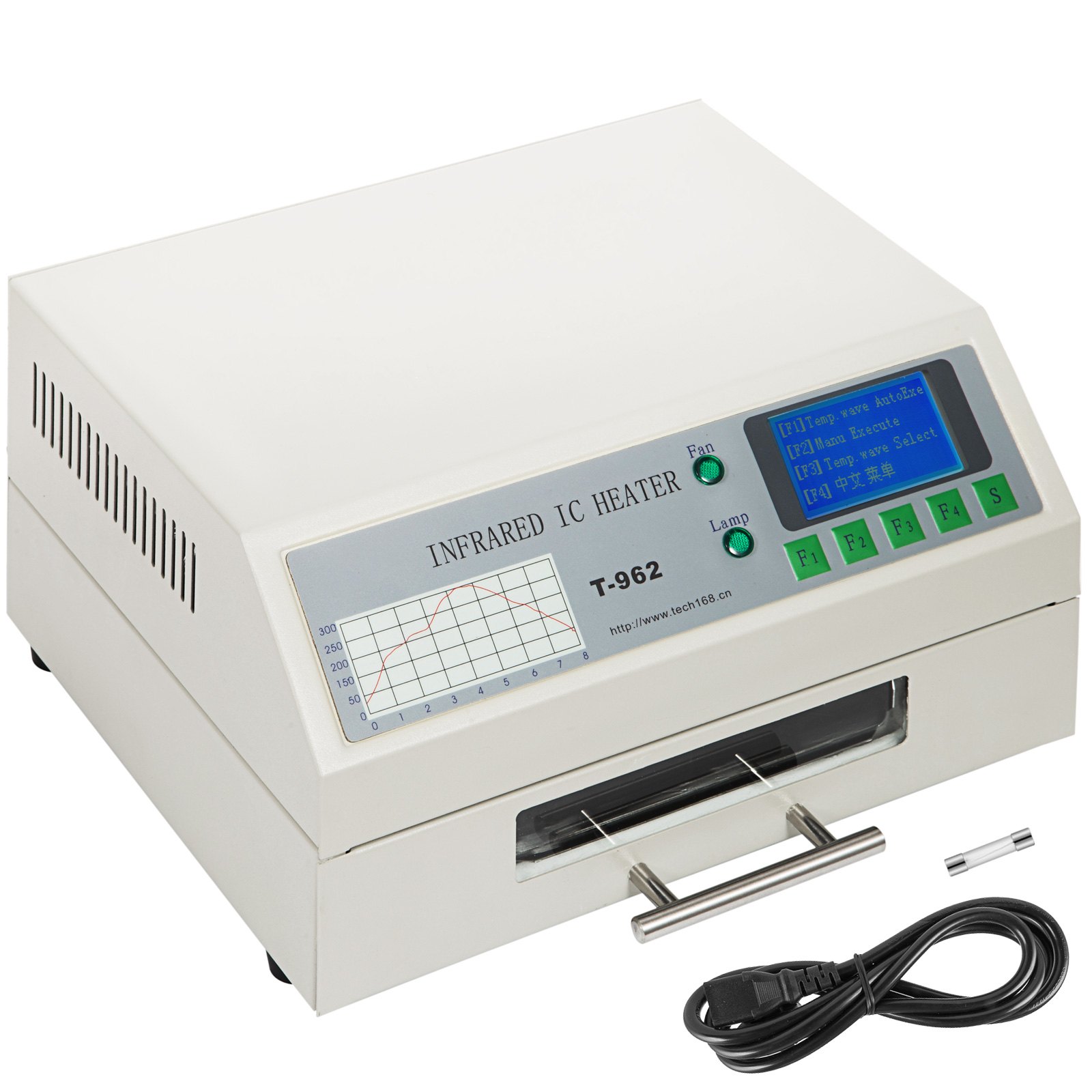

Il riscaldatore a infrarossi IC T962 è un forno di riflusso controllato da microprocessore, che funziona automaticamente con il controllo del microcomputer. Può soddisfare una diversità SMD 、 BAG saldando una richiesta su un assieme PCB. Il T962 può essere utilizzato per "ri-fluire" automaticamente la saldatura per correggere i giunti di saldatura difettosi, rimuovere / sostituire i componenti danneggiati e completare piccoli modelli ingegneristici o prototipi. Adottare radiazioni infrarosse veloci e far circolare il vento per ottenere calore, quindi la temperatura è molto precisa e uniforme. La precisione del ciclo termico è mantenuta dal controllo del microcomputer ad anello chiuso con riscaldatori a infrarossi, termocoppia e aria di circolazione. L'interfaccia utente è implementata tramite i tasti di input T962 e un display LCD. Le modalità di riscaldamento preimpostate sono selezionate dall'interazione dell'utente con l'avanzamento del ciclo termico osservato sul display LCD.
Funzioni di varietà perfette: saldatura di ritorno, asciugatura, conservazione del calore, finalizzazione del design, raffreddamento rapido ecc. Può essere utilizzata per saldare l'esempio più intelligente di piccole parti CHIP 、 SOP 、 PLCC 、 QFP 、 BGA ecc; Può essere utilizzato per la gomma della svolta solida del prodotto, il circuito stampato sta invecchiando a caldo, la scheda PCB continua ad attendere vari lavori. Essere applicabile a ogni tipo di impresa, la società si sviluppa ampiamente e la piccola quantità in lotti produce una domanda.
Un cassetto con finestra è progettato per contenere il pezzo. La debolezza controlla una tecnica e può vedere il banco da lavoro del tipo a cassetto, completare l'intero processo di saldatura del completamento automatico sotto sorveglianza. Adottato un design alto e affidabile, rendi quello che vedi gratificante e stai tranquillo.
T962 Impostazione iniziale e regolazioni:
1. Collocare il T962 su un livello adeguato, area di lavoro isolata.
2. Accertarsi che l'area di lavoro sia ben ventilata (potrebbero essere necessarie ventole di scarico).
3. Lasciare almeno 20 mm tra il T962 e l'ambiente circostante per la protezione dal calore.
4. Verificare che il cassetto di lavoro si apra e si chiuda in modo uniforme e senza ostacoli.

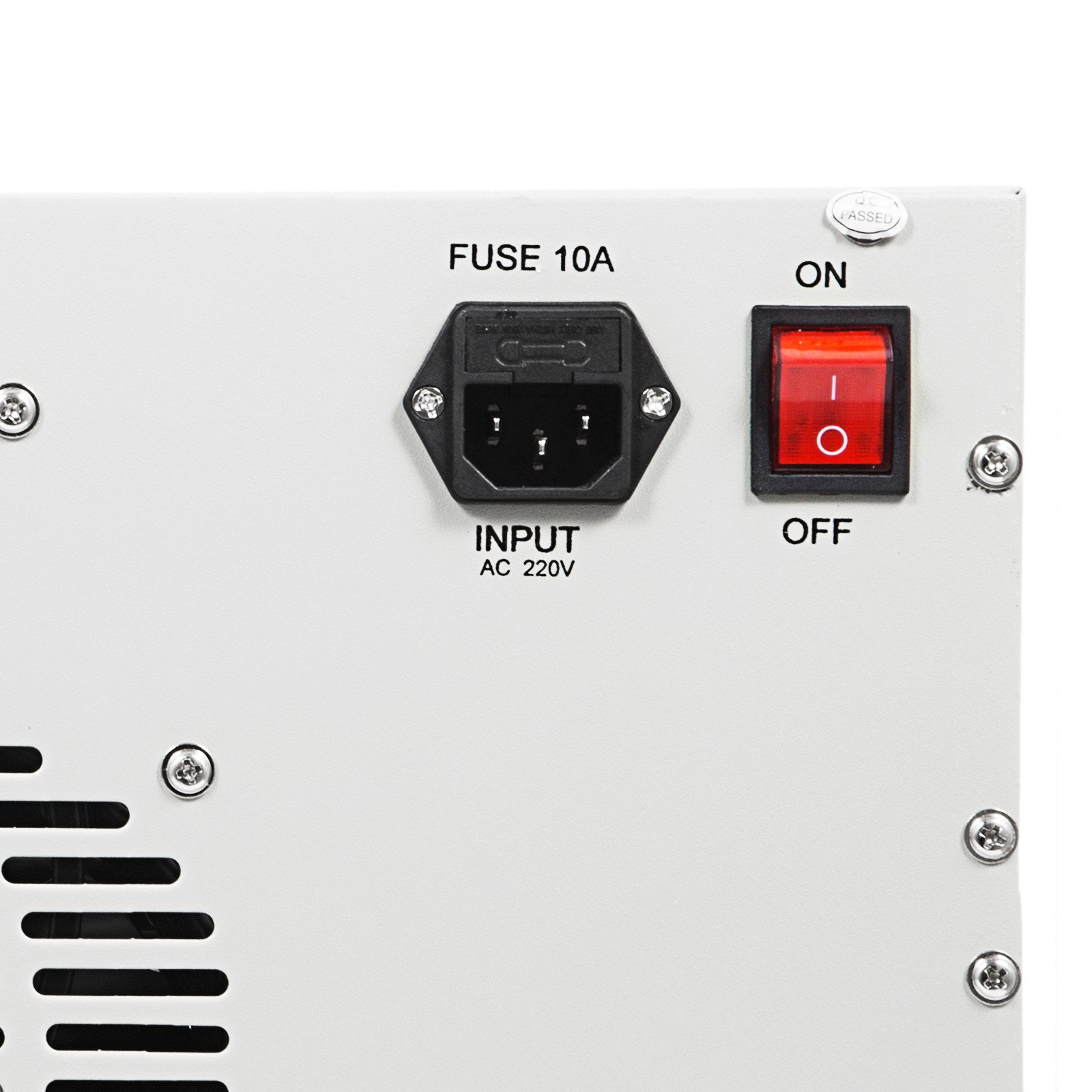

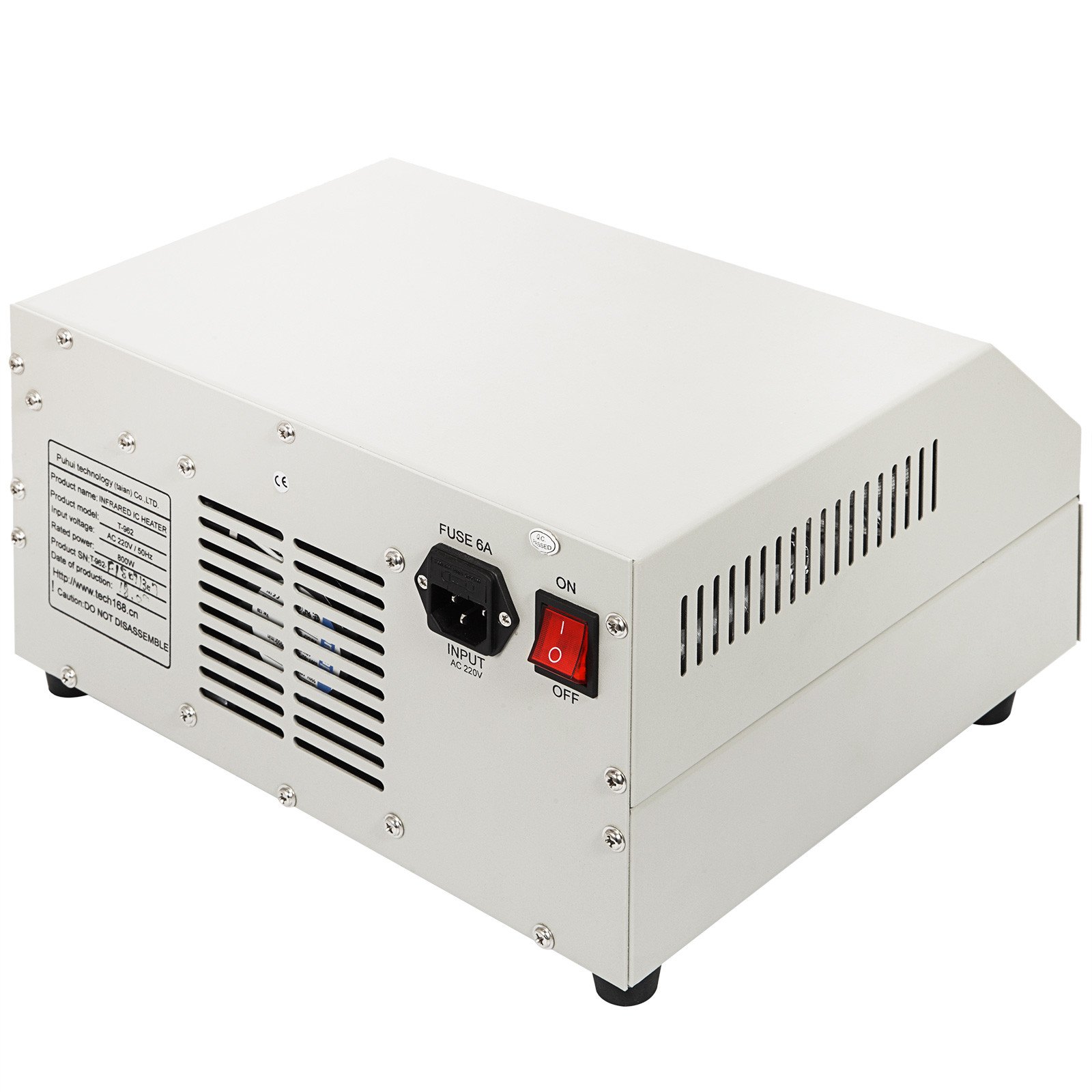

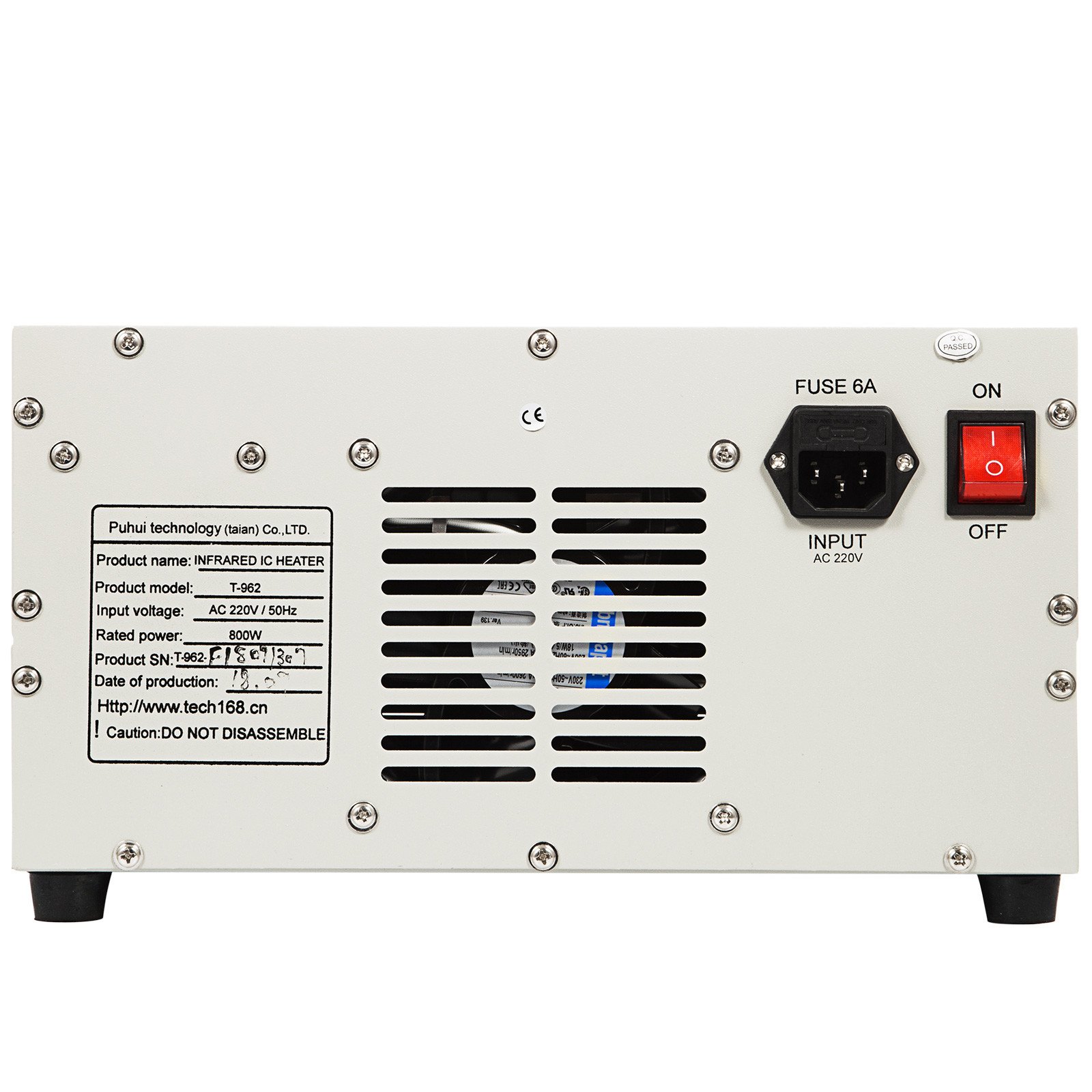

5. Individuare il cavo di alimentazione universale in dotazione e collegare lo stesso dal grembiule posteriore all'alimentazione CA.
6. Individua e premi il pulsante di accensione, il display LCD si illuminerà, il T962 si collegherà,

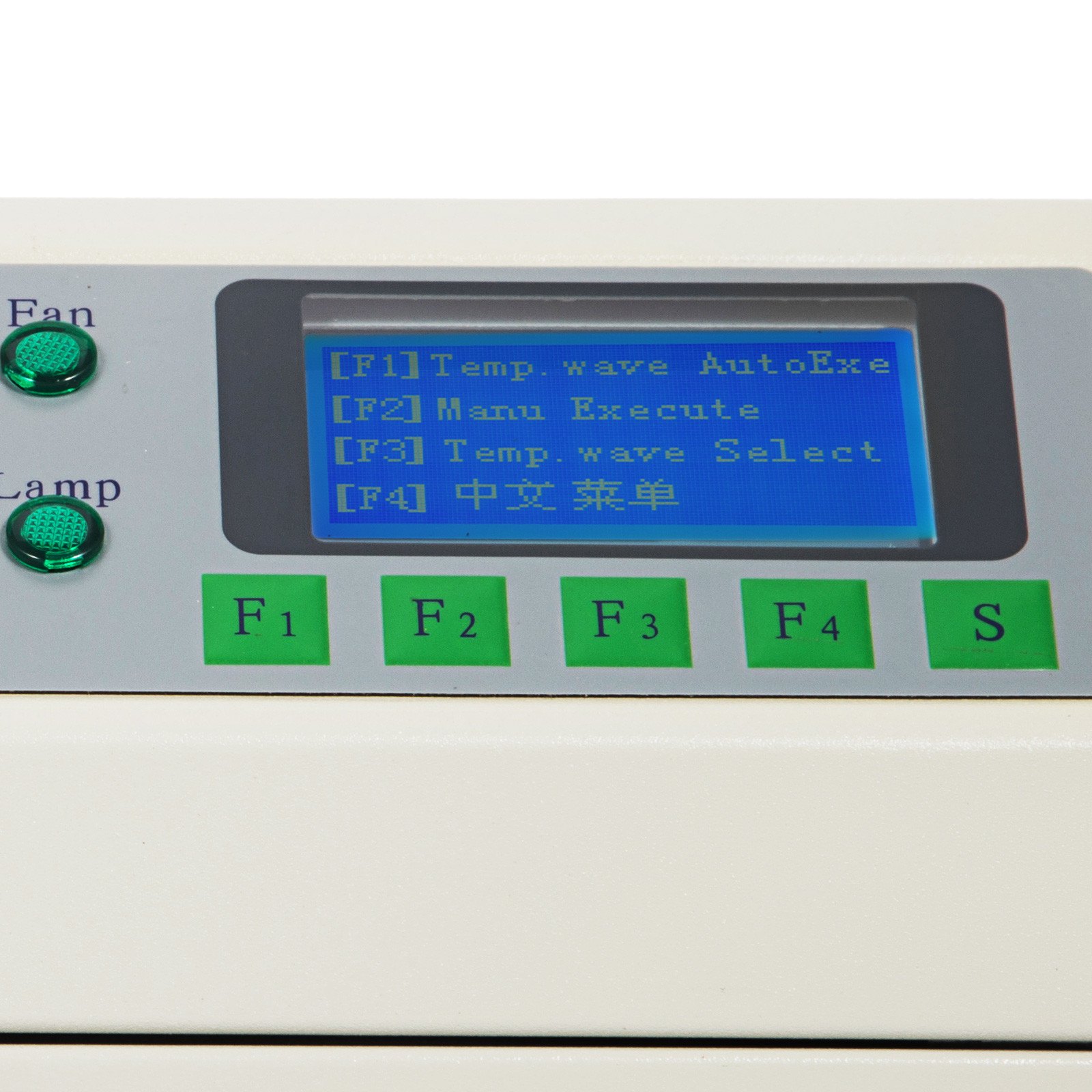

Premere il tasto "s" per accedere alla pagina del menu principale,
Premere il tasto "F4", passare al menu inglese,
Nel menu principale, premere il pulsante "F3" per selezionare un'onda di temperatura diversa,
Premere di nuovo il pulsante "F3", è possibile visualizzare il parametro su di te scegliere l'onda di temperatura: ordinamento più rapido di saldatura. temperatura di saldatura,
Premere il tasto "F4" per tornare alla pagina precedente, Premere l'onda di temperatura che il tasto "F1" esegue per effettuare la selezione automaticamente, Il lavoro si interrompe automaticamente dopo la fine, il cicalino di avviso funziona,
Nella pagina del menu principale, premere il tasto "F2" per operazione manuale,
Premere il tasto "F1" per avviare il raffreddamento, premere di nuovo il tasto F1 / S per interrompere. Premere il tasto "F2" per strat riscaldare, premere di nuovo il tasto F2 / S per interrompere.
Seleziona l'onda:
1.Premere l'interfaccia operativa di selezione del pulsante "S" dopo l'accensione, premere le selezioni "F4" in una categoria di lingua diversa.
2. Procedi per richiedere di impostare il confronto delle onde in base a te per fornirti il riferimento. Premi le onde diverse di F1 / F2, ci sono 8 tipi di onde di temperatura diverse che possono offrirti la scelta, premi F3 per esaminare parametro wave, premere 4 per confermare wave.
Onda uno, usa lo stesso con 85Sn / 15Pb 70 Sn / 30Pb
Onda due, usa lo stesso con 63Sn / 37Pb 60 Sn / 40Pb
Onda tre, usa lo stesso con Sn / Ag3.5; Sn / Cu 75 Sn / Ag4.0 / Cu.5
Onda quattro, usa lo stesso con Sn / Ag2.5 / Cu.8 / Sb.5; Sn / Bi3.0 / Ag3.0
Onda cinque, usa lo stesso con Lo standard gomma rossa è solido per girare l'onda di temperatura, Heraeus PD955M.
Onda sei, sette, egiht, usa lo stesso con i ritorni del circuito PCB per riparare ecc.
Premere il tasto "s" per la pagina della temperatura,
Premere il tasto "s" per la pagina della temperatura,
Premere il tasto F1 / F2, avanti / indietro selezionare orario diverso.
Premere il tasto F3 / F4, su / giù per selezionare una diversa temperatura, premere il tasto "s" per salvare. Quando si salva la finitura, premere il tasto F4 per selezionare l'onda di temperatura. Premere il tasto S per ripetere.
Istruzioni per l'uso:
1.Il prodotto che elaborerà leggermente mette in pareggio sul palco nel cassetto, Chiudi cassetto, Premi F1 per accendere, Le prestazioni automatiche selezionano l'ondata di calore, Mostra il tempo di esecuzione corrente, la temperatura di enactment e misurano la temperatura sul Schermo LCD e onda del modulo d'ordine di formazione automatica.
2. Osservato i dati, l'onda della finestra e la manifestazione dello schermo LCD prima di passare il cassetto, in tutta la supervisione che ha elaborato tutto il processo e può vedere da te, se la richiesta di elaborazione dell'onda non è riuscita a raggiungerti, puoi modificare il parametro.
3. Elaborare l'onda è rigoroso per premere la diversa temperatura di sciroppo di stagno per avere una richiesta prestabilita per la saldatura di ritorno, è possibile prepararsi a stabilire un'altra onda in base alle diverse esigenze.
4.Il processo di elaborazione in, se necessario, può premere "S" per continuare per terminare obbligatoriamente; Dopo aver messo l'ultima mano, la macchina della brezza continua a raffreddare il prodotto; È anche possibile avviare la macchina della brezza per continuare il raffreddamento obbligatoria.
5. Dopo aver restituito il completamento della saldatura, Se l'esistenza del prodotto presenta imperfezioni, è possibile eseguire nuovamente la saldatura. È inoltre possibile spostare il riscaldamento iniziale per continuare a tornare alla saldatura. Questa macchina stabilisce questa funzione.
L'operazione suggerisce:
1. Questo aeromobile soddisfa senza la saldatura a doppia faccia di piombo, il design ha la canna fumaria unica, per la richiesta di saldatura a piastrine di garanzia, suggerita quando la piastrina di saldatura e BGA piantano la sfera di stagno, estrae la base nel materiale per mettere in anticipo una scheda PCB da 10x10 cm, potrebbe migliorare la qualità della saldatura.
2.La temperatura ambiente è bassa quando l'umidità o l'umidità sono troppo grandi, suggerito prima che la saldatura desideri preriscaldare la macchina. La procedura operativa è: Dopo aver scelto la curva di saldatura, i ritorni spaziali della macchina saldano automaticamente una volta.
3. L'aeromobile non è in grado di saldare il chip di tenuta in metallo troppo forte anti-ottico e la schermatura metallica può; Non può saldare la temperatura di resistenza per essere inferiore a 250 gradi unità plug-in di plastica e la merce, chiede rispettosamente l'attenzione!
4.Metodo di temperatura della macchina per l'esame del cliente: utilizza il termometro standard, l'esterno verrà impostato sulla testa della sonda di temperatura in modo fisso su una superficie rigida del PCB di 10x10 cm, si chiude sicuramente nella scheda PCB sopra! Risolve il problema con la scheda PCB della testa della sonda di misurazione della temperatura, inserisce il materiale da estrarre, spinge la macchina, in questo modo il confronto della temperatura è conforme alla situazione effettiva della produzione del prodotto.
Manutenzione giornaliera:
1.Conservare il cassetto.
2..Periodicamente spazzare il vetro del foro di osservazione del cassetto, tenerlo per spazzare.
Attenzione:
1.Dopo l'uso, non chiudere immediatamente l'alimentazione, assicurarsi che la macchina si raffreddi.
2.assicurare che la macchina sia ben ventilata.
3.Scollegare la spina quando non la si utilizza per molto tempo.
4.Non aprire la macchina, fare attenzione ad usarla.

• Stazione di rilavorazione autonoma controllata da microprocessore e riscaldatore IC.
• Utilizza fino a 800 watt di riscaldamento a infrarossi ad alta efficienza energetica e circolazione dell'aria per reinfluire la saldatura in una vasta area di 180 × 235 mm.
• Memoria otto tipi di onde di parametri di temperatura possono essere forniti come scelta e stabilire se spostare la funzione di riscaldamento e raffreddamento obbligatoria.
• L'adozione di radiazioni infrarosse veloci e la circolazione del vento per il calore rendono la temperatura molto precisa e uniforme.
• La precisione del ciclo termico è mantenuta dal controllo del microcomputer ad anello chiuso con riscaldatori a infrarossi, termocoppia e aria di circolazione.
• Automaticamente tramite controllo da microcomputer. L'intero processo di saldatura viene completato automaticamente da preriscaldamento, immersione e riflusso attraverso il raffreddamento.
• Le modalità di riscaldamento preimpostate sono selezionate dall'interazione dell'utente con l'avanzamento del ciclo termico osservato sul display LCD.

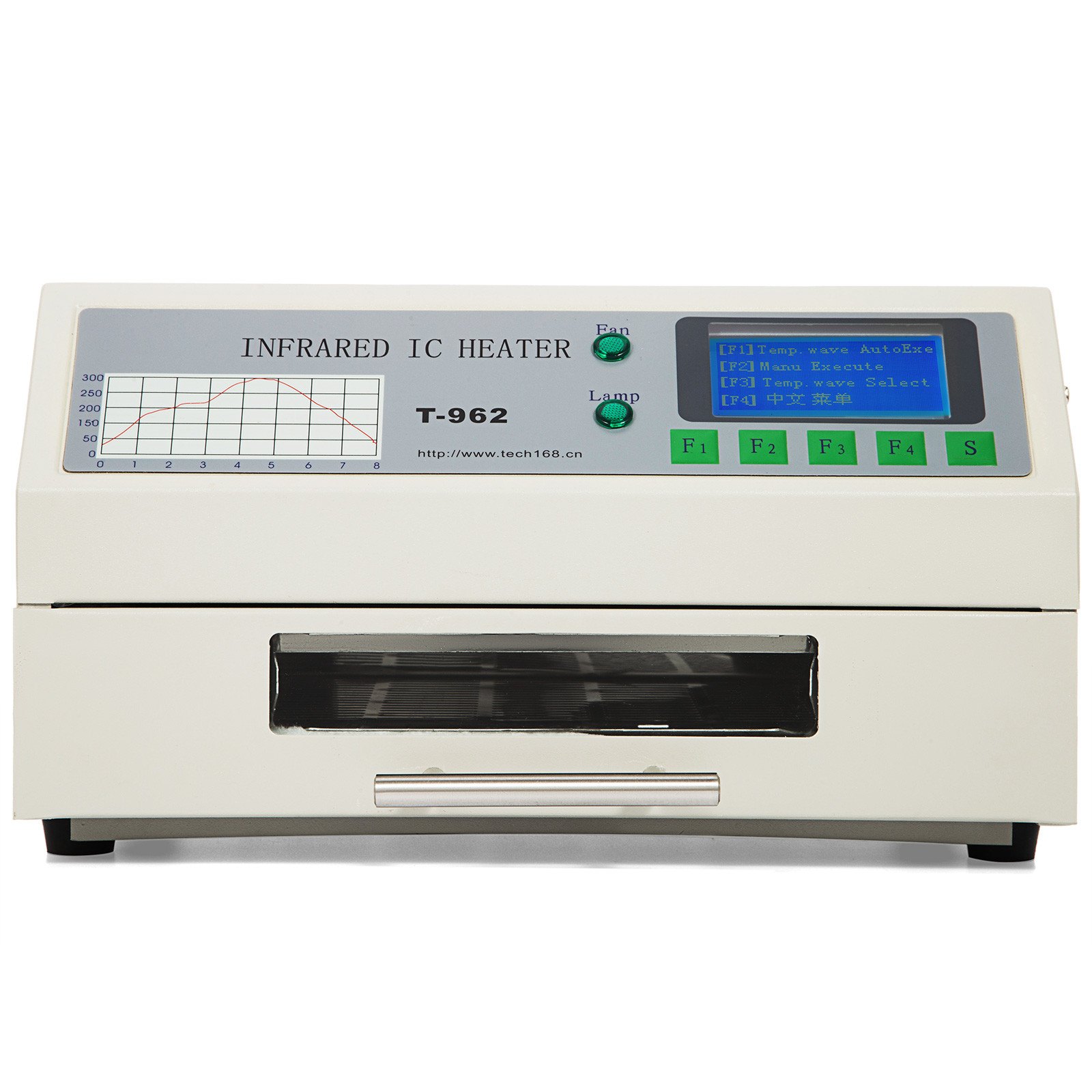

• Operazione visiva completa dallo schermo LCD di alta qualità. I cicli di saldatura sono selezionati da tastiera e i progressi sono visualizzati sul display LCD T962.
• Può essere utilizzato per la solidificazione della colla, l'invecchiamento termico del circuito, la manutenzione del PCB, ecc .;
• Può saldare pannelli PCB singoli e doppi con tutti i tipi di forma di incapsulamento come CHIP, SOP, PLCC, QFP, BGA, ecc.

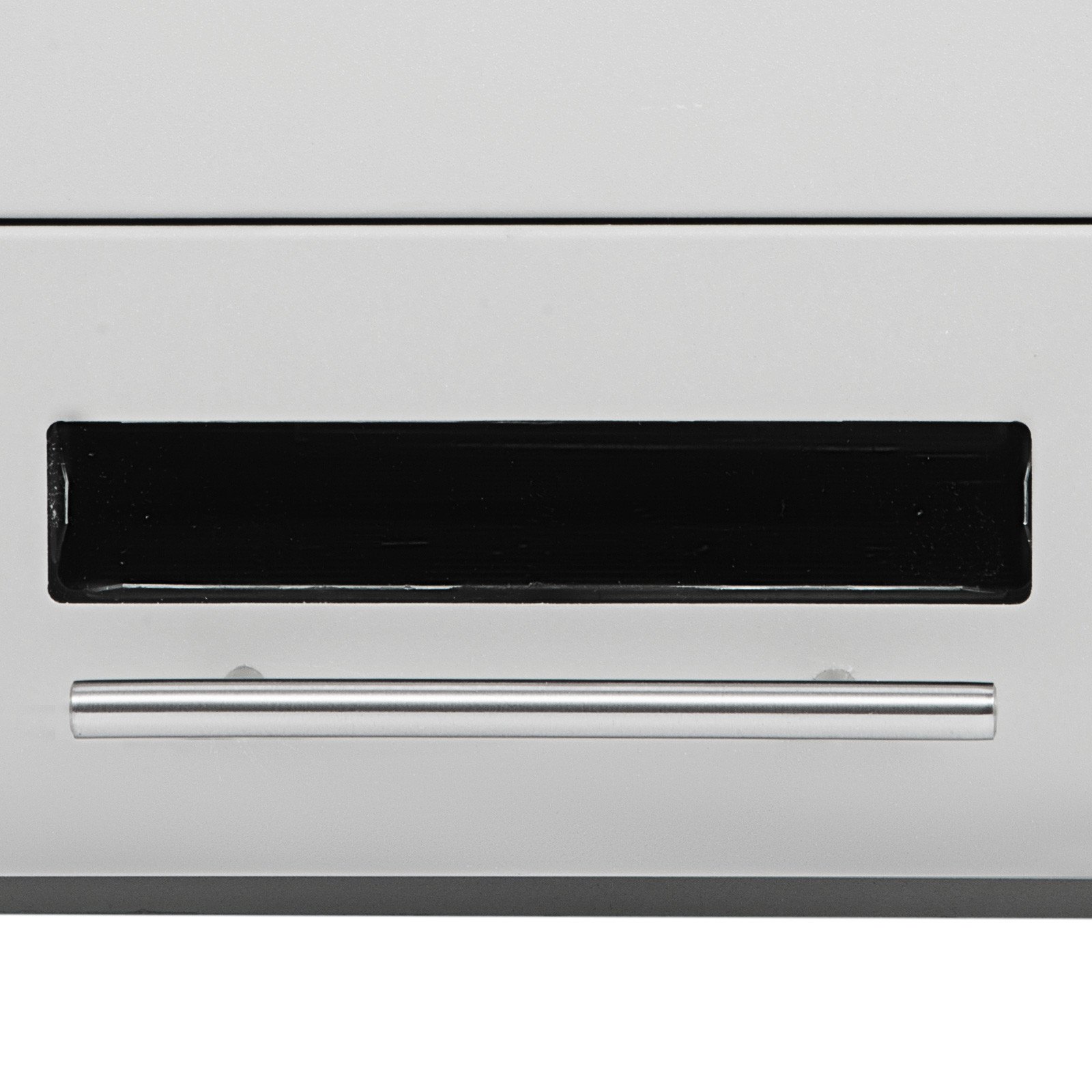

• Un cassetto a finestra singola contiene i gruppi all'interno della camera di riscaldamento.
• Dotato di aspiratore per soddisfare le esigenze di saldatura.
• Soluzione economica di rilavorazione da singole tirature alla produzione di piccoli lotti su richiesta.
• Il design ad alta frequenza è ergonomico, pratico e facile da usare.
• 2 anni di garanzia

• Modello: T-962
• Area massima di saldatura effettiva: 7 '' x 9,25 '' (180 x 235 mm)
• Potenza nominale: 800 W.
• Ciclo di processo: 1 ～ 8 min
• Voltaggio: 220 V.
• Frequenza: 50Hz ~ 60Hz

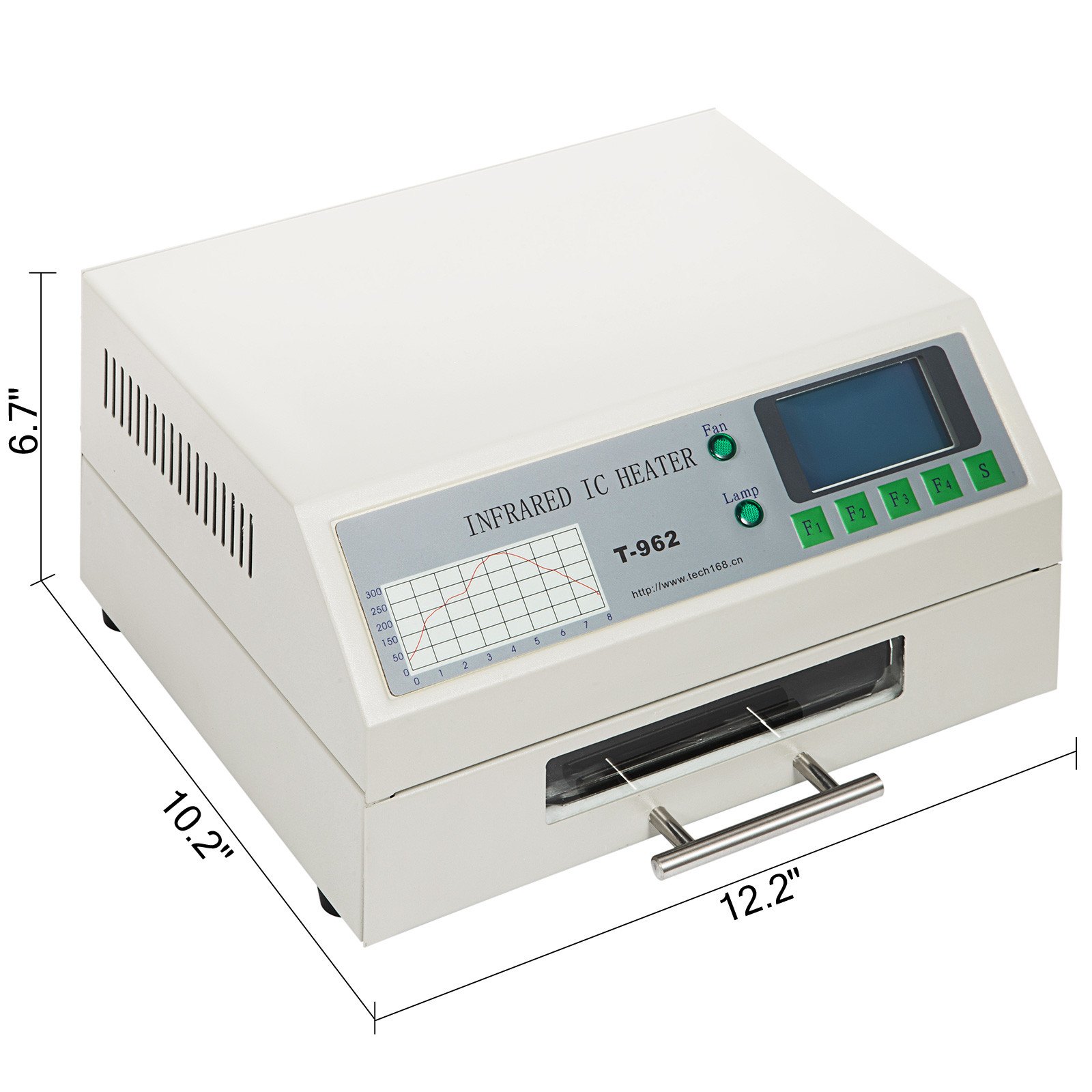

• Dimensioni del prodotto: 12.2 '' × 11.4 '' × 6.7 '' (310 × 290 × 170mm)
• Dimensioni imballo: 14.2 '' × 9 '' × 14.2 '' (360 × 230 × 360mm)
• Peso netto: 13,7 libbre / 6,2 kg
• Peso lordo: 7,5 kg

• 1 X forno a infrarossi del riscaldatore principale

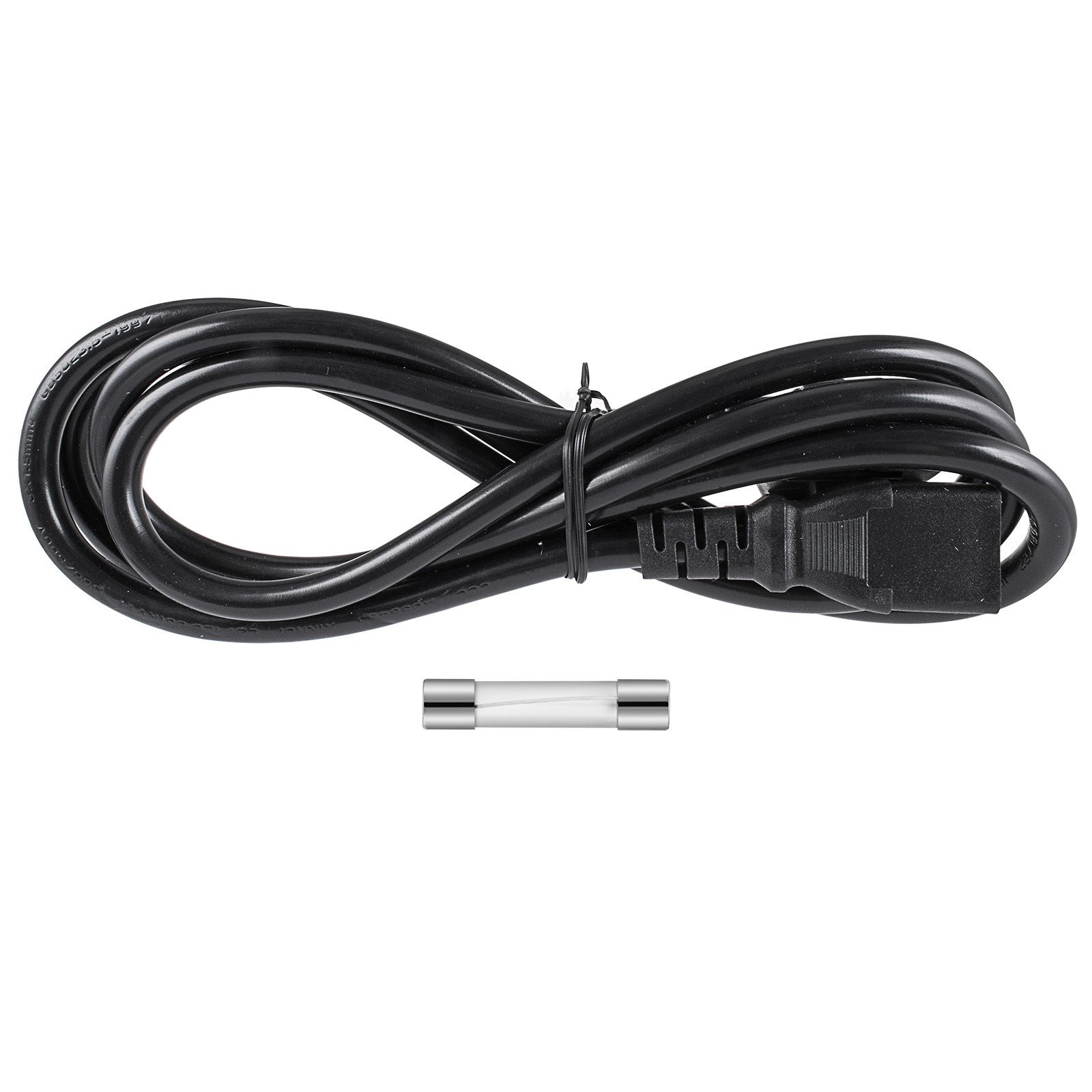

• 1 cavo di alimentazione X.
• 1 X manuale inglese
• 1 X manuale inglese su CD
