Scatola elettrica esterna impermeabile con termostato, ventola e prese d'aria/scarico per raffreddamento attivo

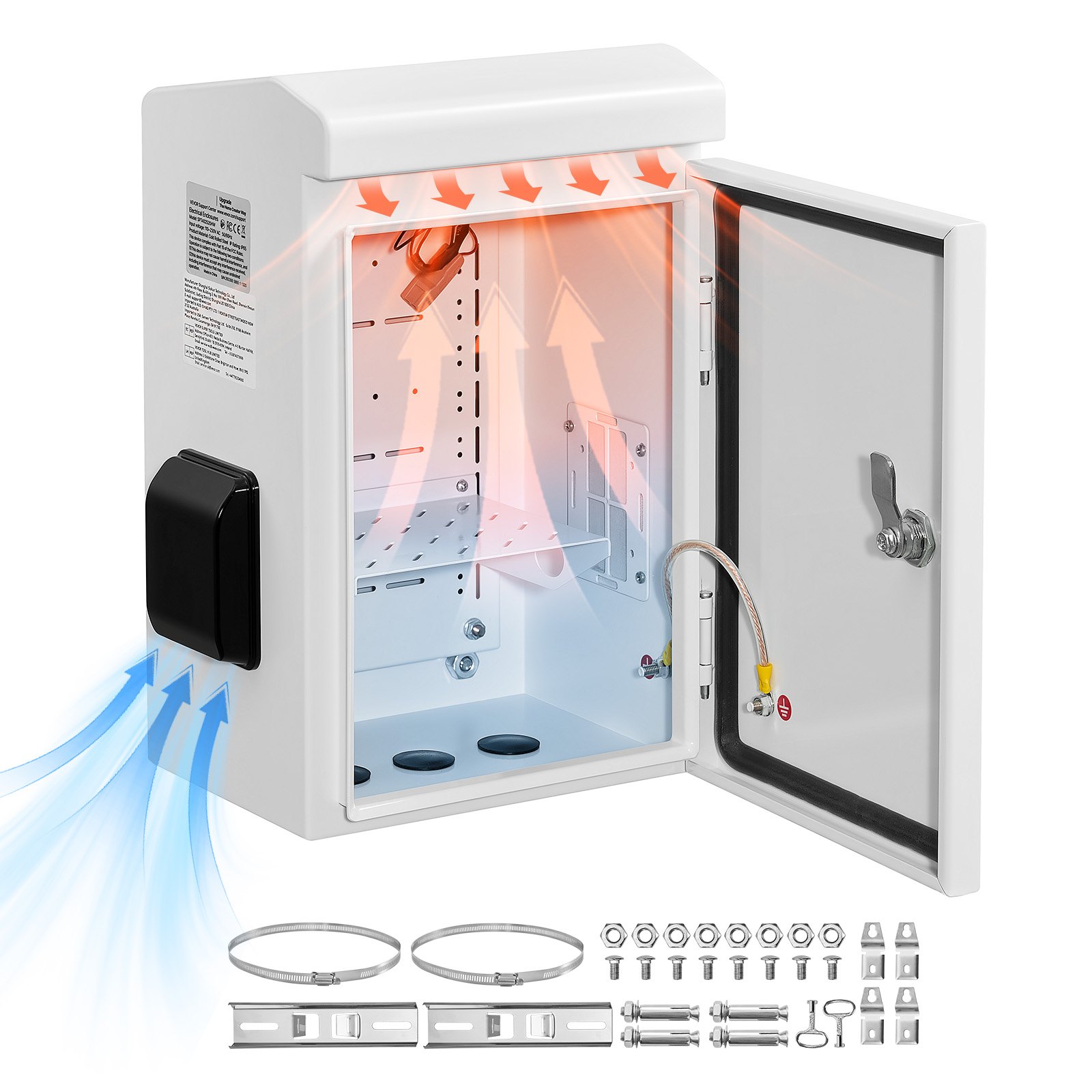

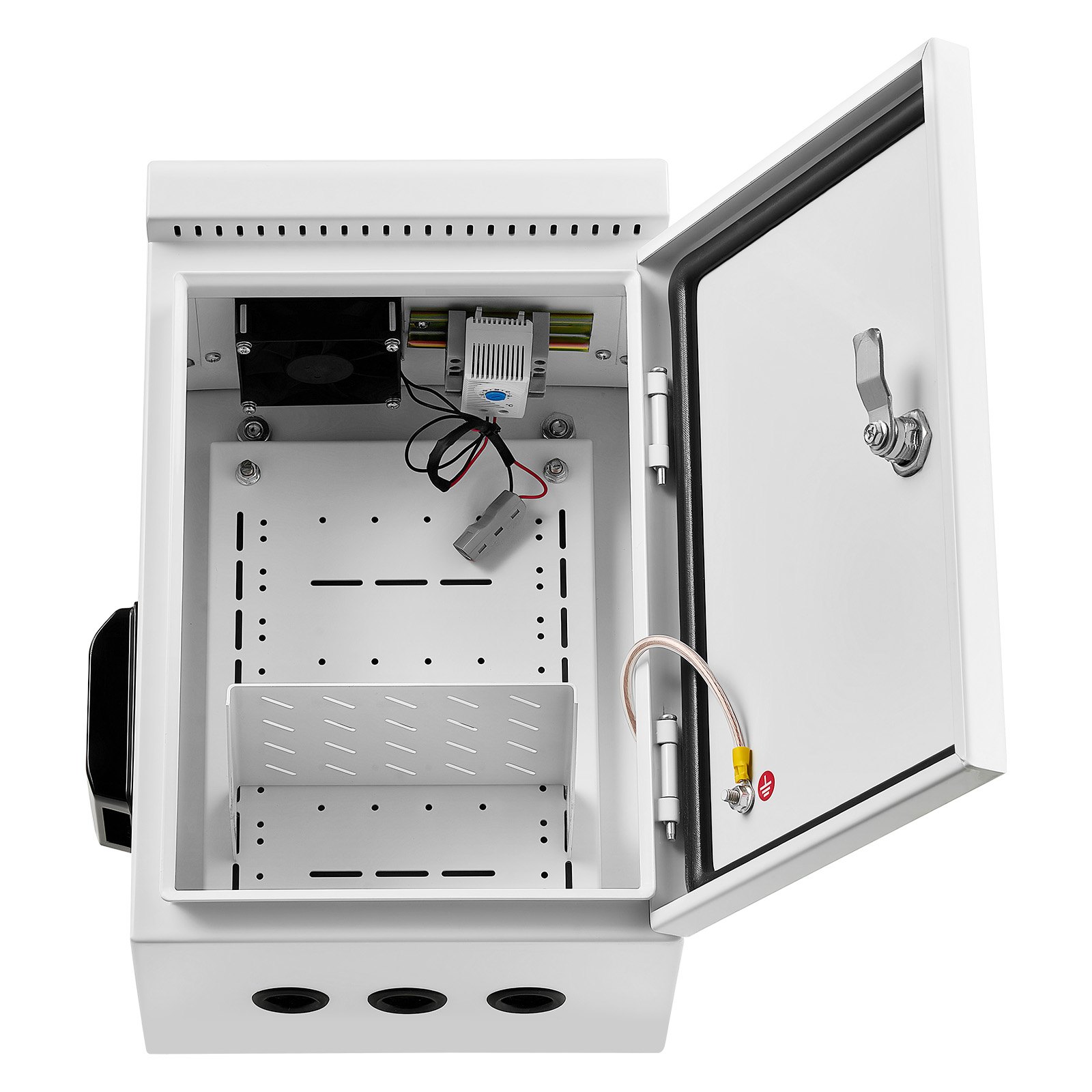

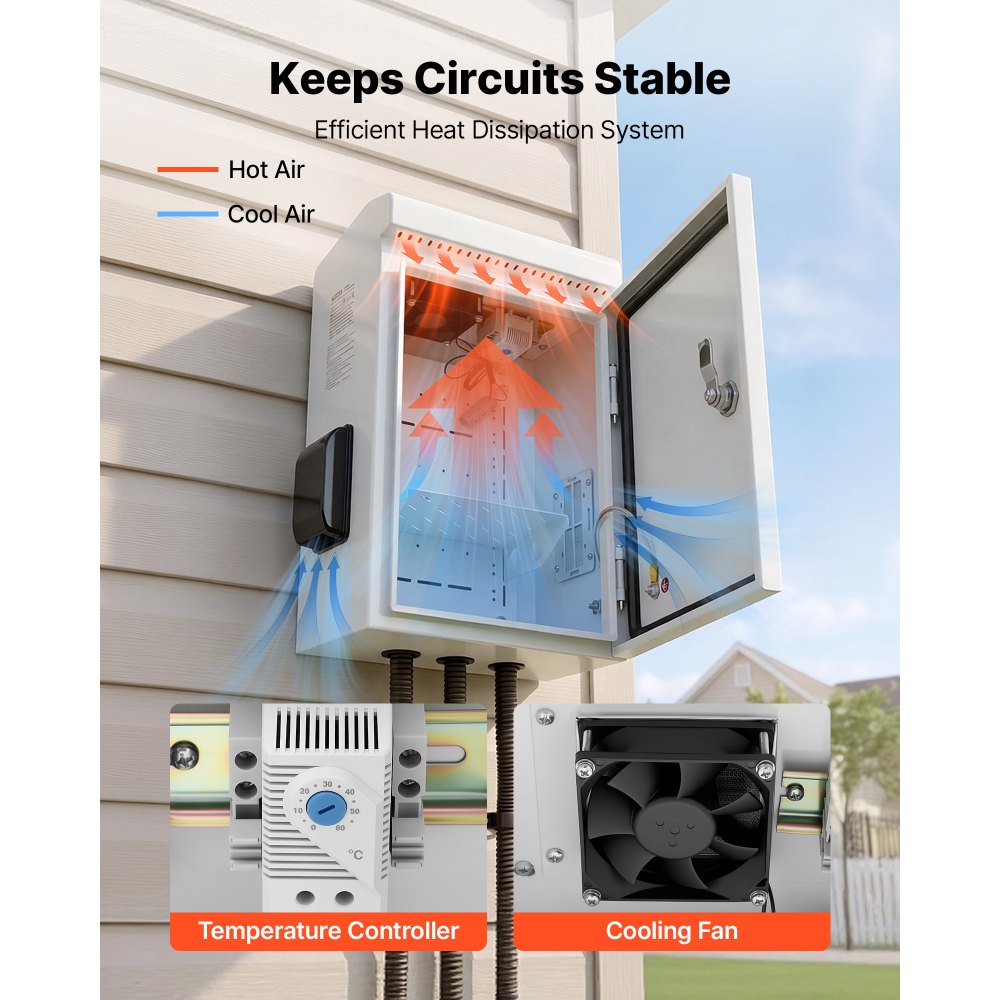

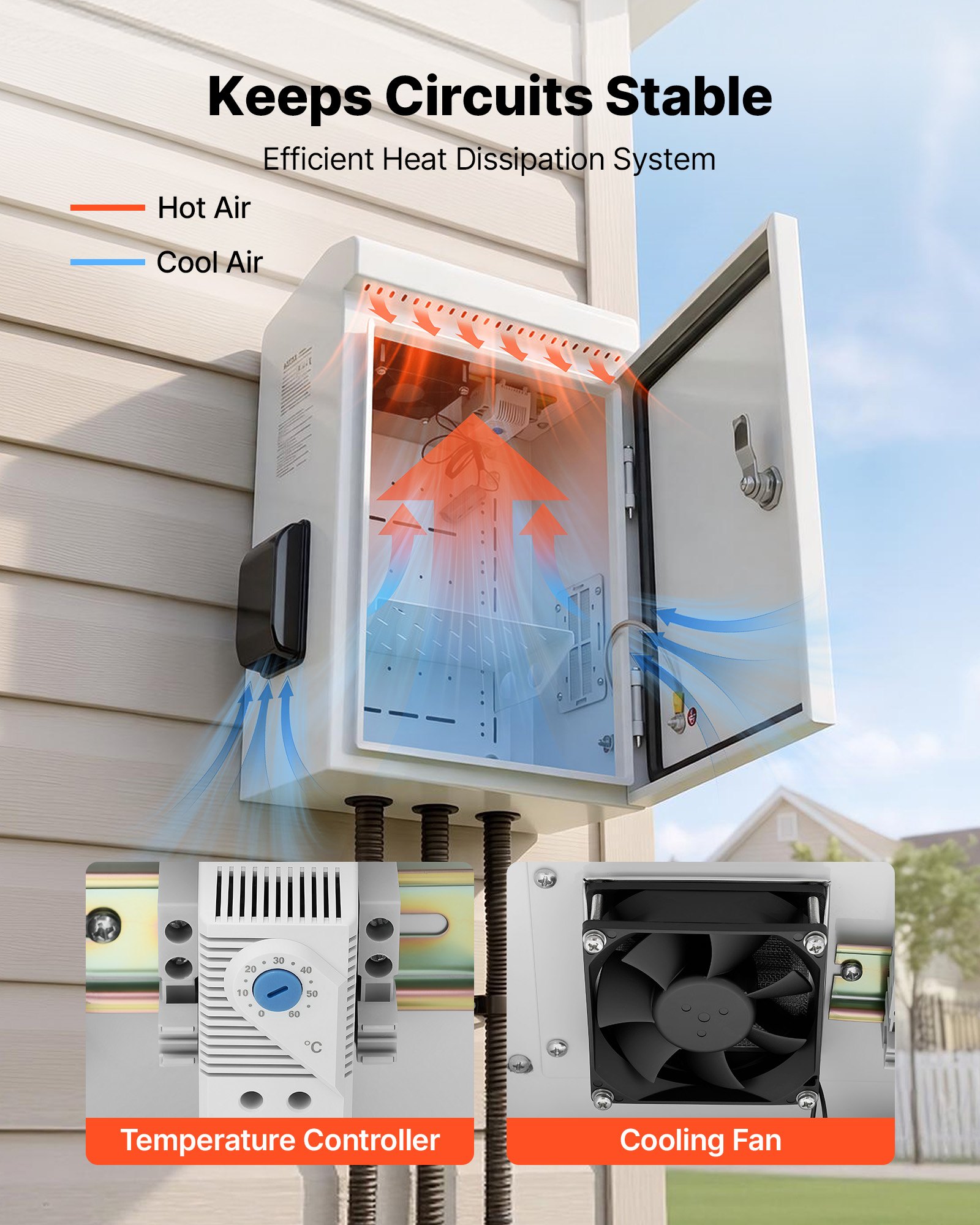

La scatola elettrica da esterno impermeabile VEVOR è dotata di termostato e ventola di raffreddamento integrati che regolano automaticamente la temperatura interna favorendo un flusso d'aria continuo attraverso apposite aperture di ventilazione in ingresso e in uscita. Quando la temperatura interna, dovuta al calore generato da trasformatori, regolatori, interruttori o componenti di distribuzione, raggiunge un determinato livello, la ventola si attiva automaticamente, aspirando aria attraverso l'involucro per dissipare il calore accumulato e sostituirlo con aria fresca esterna.

Questo sistema di raffreddamento attivo risolve direttamente il problema della gestione termica limitato dei contenitori sigillati standard, che si affidano esclusivamente alla conduzione passiva attraverso le pareti in acciaio per dissipare il calore interno. In ambienti con temperature elevate o esposizione diretta alla luce solare, i contenitori passivi possono causare un aumento della temperatura interna ben al di sopra dei livelli ambientali. Ciò accelera l'usura dei componenti e ne riduce la durata. La ventola si attiva ogni volta che il termostato si attiva.

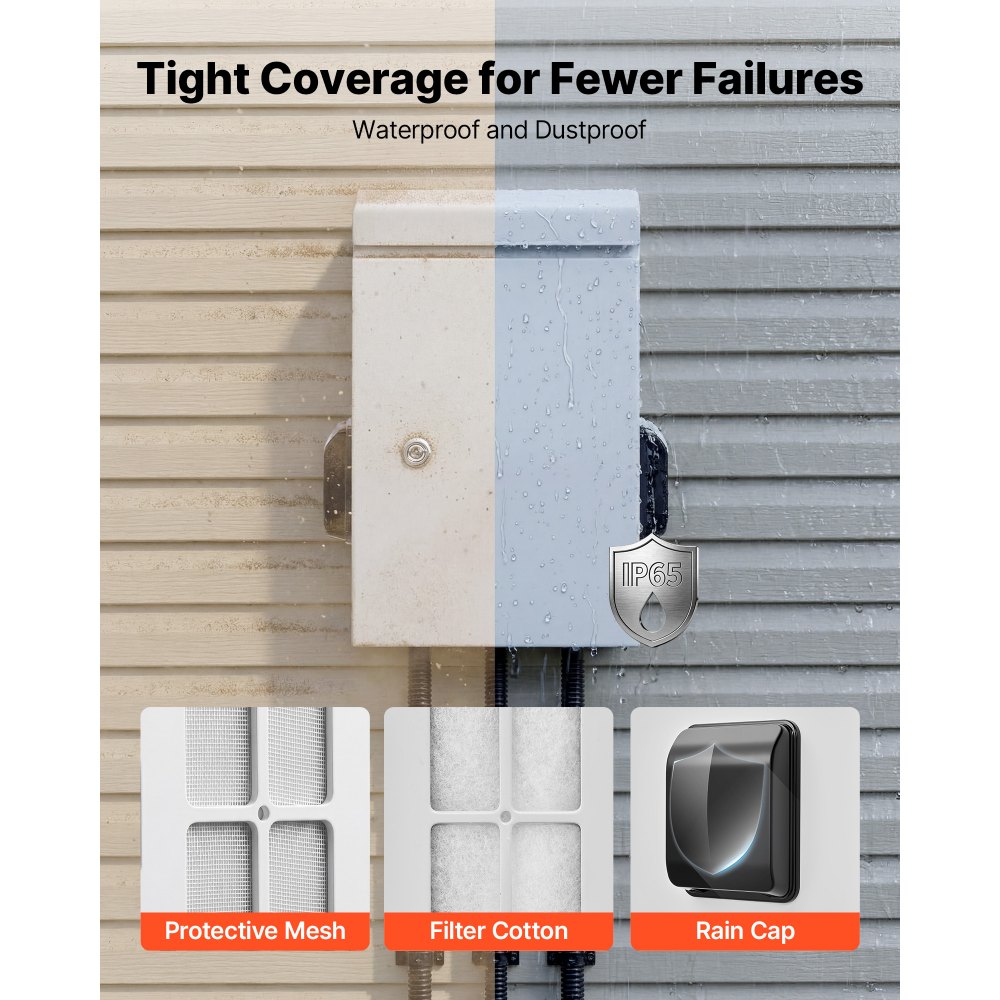

Schermo antipolvere e cotone filtrante per la filtrazione delle particelle durante la ventilazione continua

Sopra i fori di ventilazione del contenitore sono presenti una griglia antipolvere e uno strato di cotone filtrante per impedire l'ingresso di polvere e altre particelle sospese nell'aria. Nei contenitori ventilati standard, le aperture di ventilazione consentono a polvere, detriti e insetti di accumularsi sui componenti elettrici insieme all'aria di raffreddamento aspirata. Questo sistema di filtraggio contribuisce a ridurre la quantità di contaminanti aerodispersi che entrano nel contenitore.

Il compito del cotone filtrante è quello di catturare particelle di piccole dimensioni come polvere da cantiere, aerosol industriali e fibre aerodisperse che altrimenti si depositerebbero sui PCB, sui morsetti e sui contatti dei relè all'interno del contenitore, compromettendo nel tempo le prestazioni elettriche. Il filtro antipolvere funge da primo strato di protezione, più ruvido, contro particelle e insetti di dimensioni maggiori. Nel complesso, questi strati filtranti consentono alla ventola di raffreddamento di funzionare continuamente con aria pulita, contribuendo a mantenere un flusso d'aria costante e a ridurre l'accumulo di polvere.

Guarnizione in PU per una chiusura ermetica della porta e protezione dagli agenti atmosferici con grado di protezione IP65.

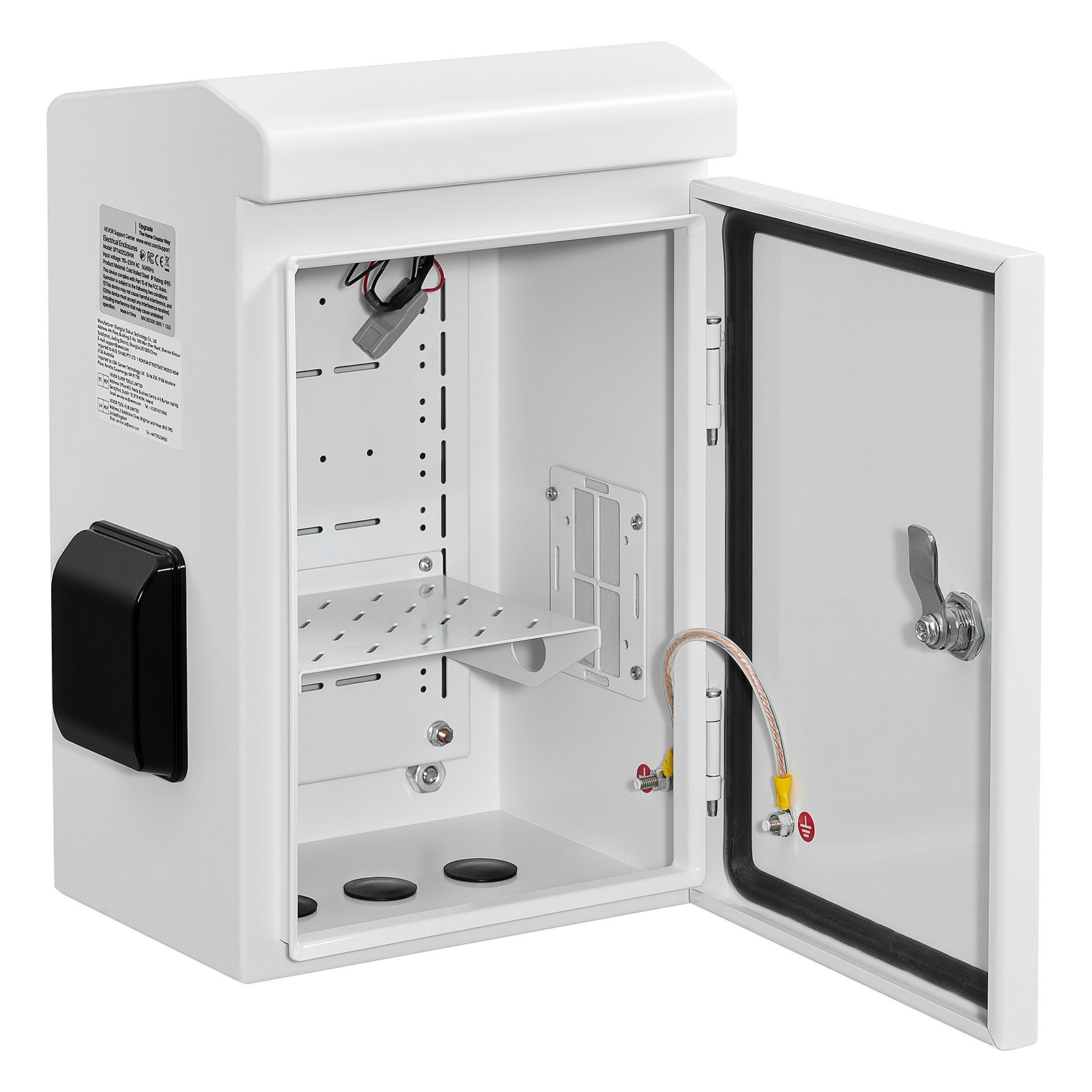

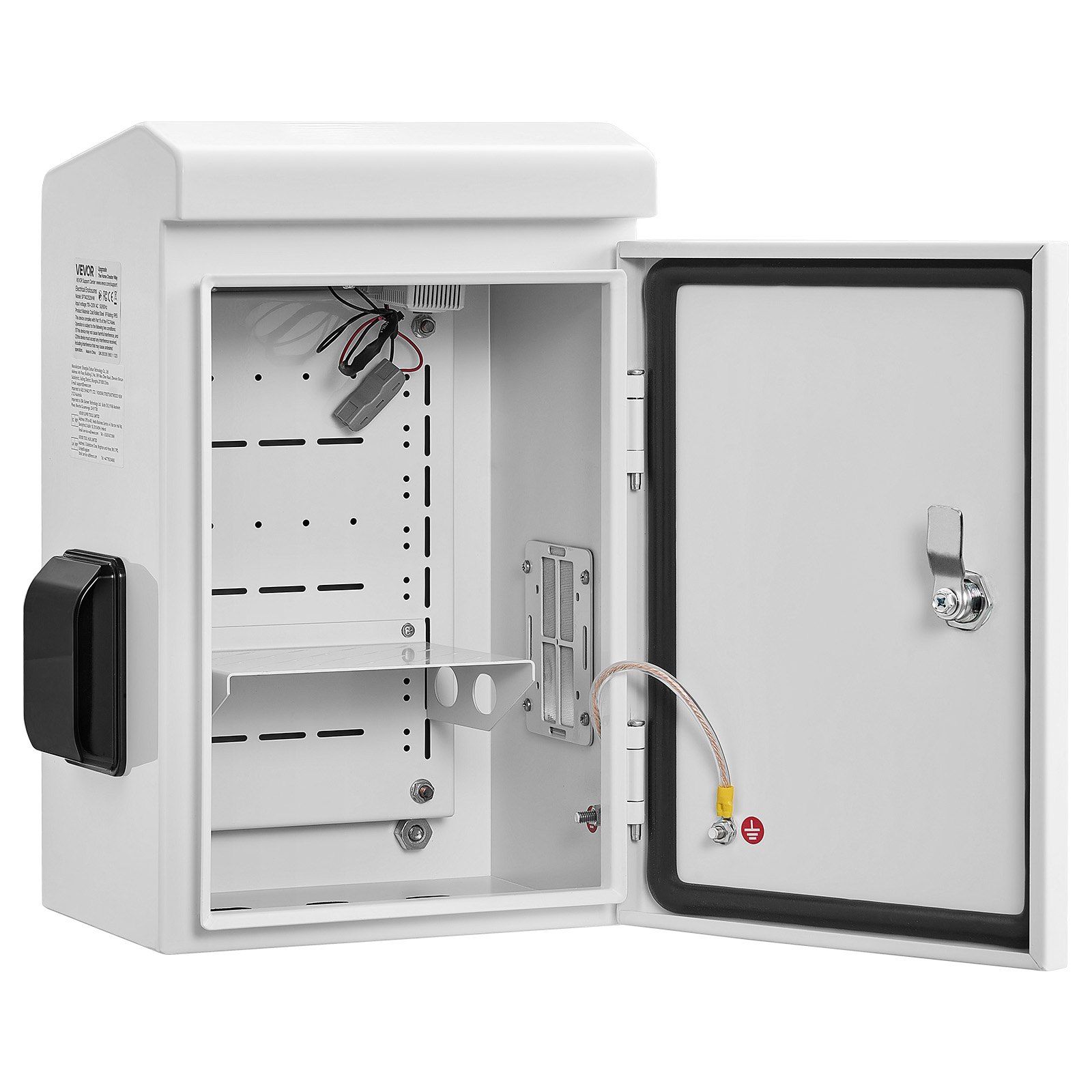

Attorno al bordo dello sportello di questo contenitore è presente una guarnizione in poliuretano. Quando il coperchio è chiuso, crea una tenuta ermetica e continua tra la superficie dello sportello e il corpo del contenitore. Anche dopo ripetuti cicli di apertura e chiusura, il materiale in poliuretano contribuisce a mantenere una tenuta affidabile. Inoltre, è in grado di flettersi per adattarsi a piccole irregolarità della superficie lungo il telaio dello sportello, garantendo una tenuta costante senza spazi vuoti negli angoli o lungo i bordi più lunghi dello sportello.

In condizioni di prova normali, questa tenuta ermetica supporta il grado di protezione IP65 dell'involucro. La combinazione della guarnizione in PU della porta, del filtro antipolvere e del cotone filtrante in corrispondenza delle aperture di ventilazione mantiene la protezione IP65 anche quando la ventola è in funzione.

Cappuccio antipioggia per la protezione dalla pioggia con porta aperta durante le operazioni di manutenzione e installazione.

Questa scatola elettrica da esterno impermeabile è dotata di una copertura antipioggia che si adatta all'apertura dello sportello e si estende verso l'esterno per impedire l'ingresso di pioggia, acqua piovana e detriti trasportati dall'aria quando lo sportello è aperto per lavori come cablaggio, installazione o ispezione. La copertura antipioggia offre una protezione aggiuntiva quando lo sportello della scatola è aperto.

Quando si installano ripari in aree aperte come esterni di edifici, pali della luce, aree di impianti sui tetti o cantieri edili, coprirli con una copertura antipioggia durante gli interventi di manutenzione contribuisce a ridurre le interruzioni dovute alle intemperie. Quando i tecnici aprono il riparo per controllarlo o riparare dei componenti durante una pioggia leggera, si riduce la possibilità che l'acqua penetri al suo interno. Ciò riduce i tempi di inattività e rende l'impianto elettrico installato più funzionale e duraturo.

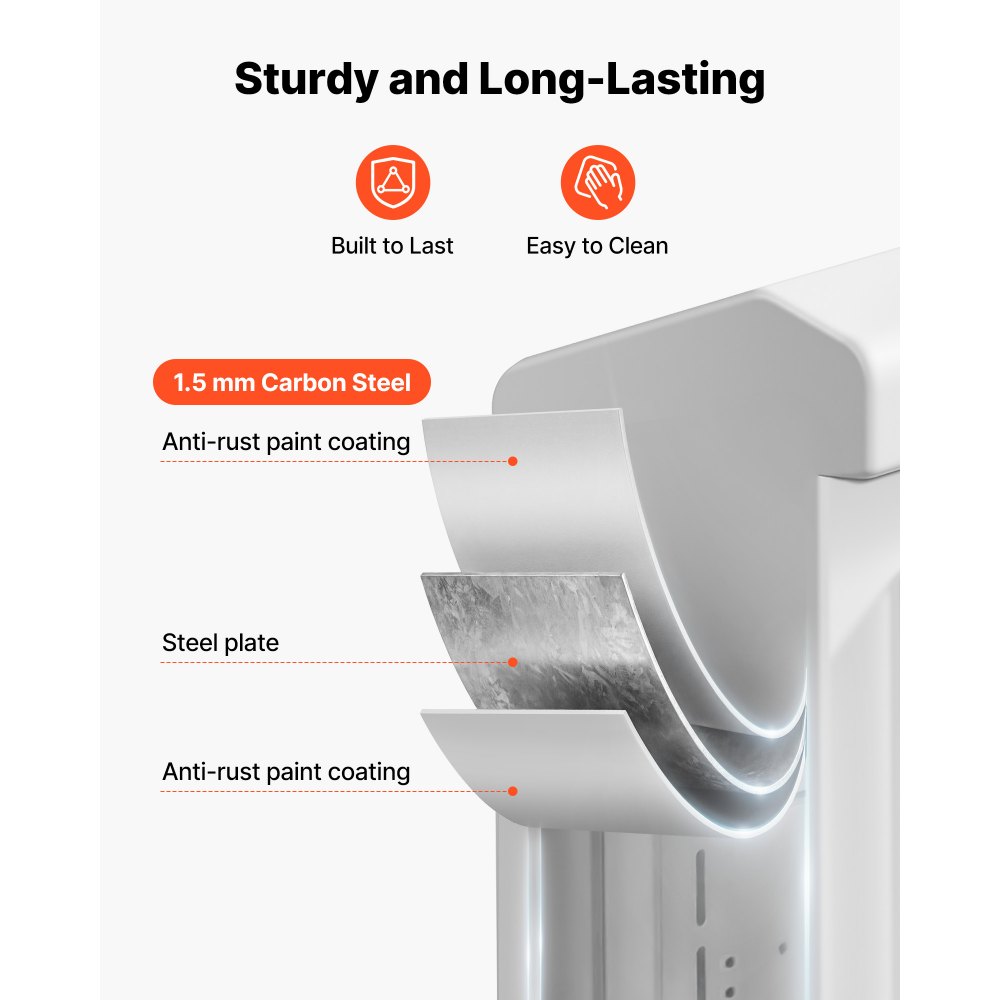

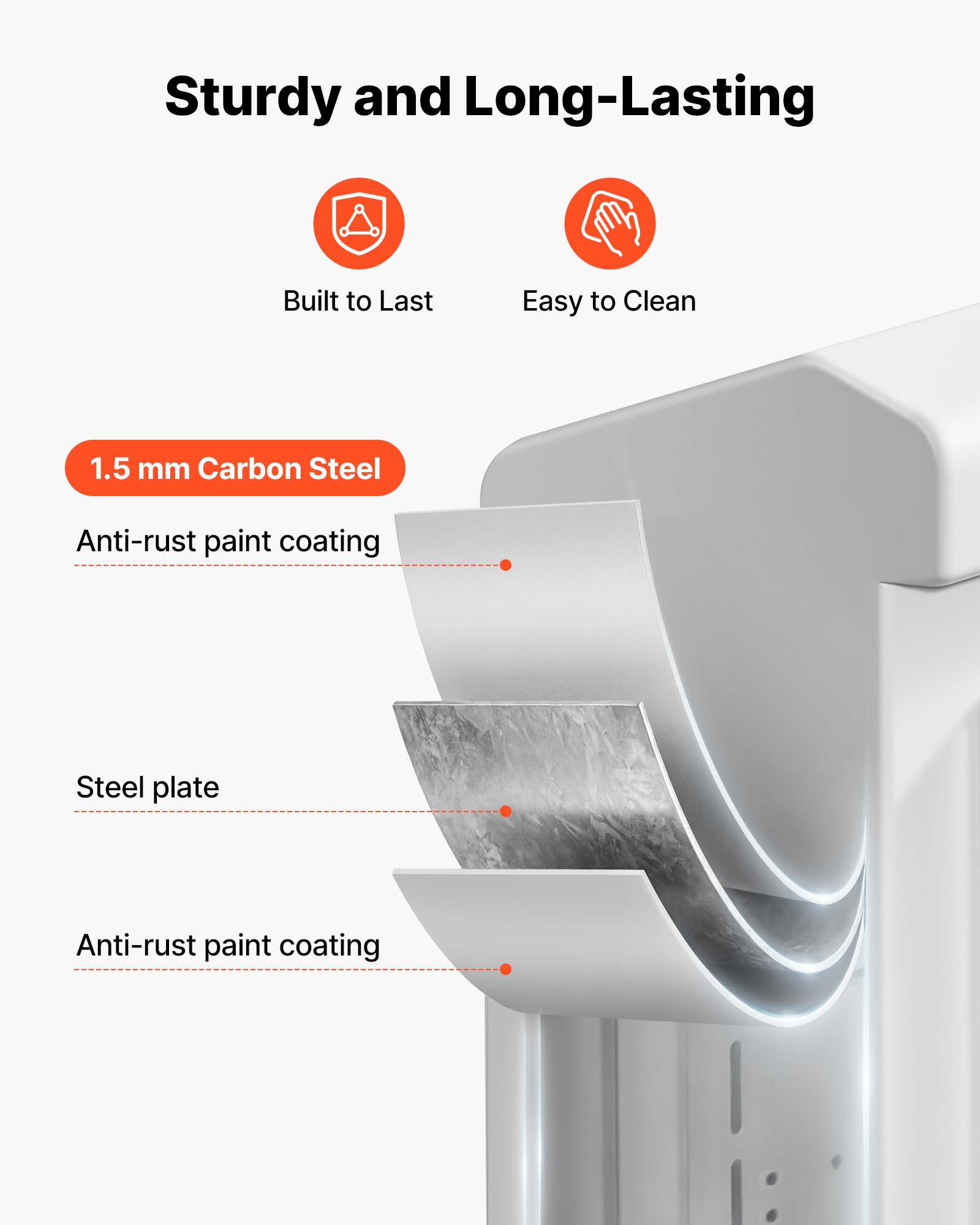

Scatola elettrica da esterno impermeabile con corpo in acciaio laminato a freddo per una maggiore resistenza e durata.

A parità di spessore, l'acciaio laminato a freddo conferisce al corpo del contenitore una maggiore resistenza alla trazione e durezza superficiale rispetto all'acciaio laminato a caldo. Ciò migliora direttamente la resistenza alla corrosione a lungo termine del contenitore finito, quando esposto ad acqua, raggi UV e comuni agenti contaminanti esterni.

Inoltre, la struttura in acciaio garantisce la rigidità necessaria a supportare componenti elettrici pesanti montati sulla piastra posteriore interna, impedendo che il corpo dell'involucro si pieghi o si deformi sotto carico. Per ambienti di installazione come fabbriche, cantieri edili e punti vendita, dove l'involucro potrebbe essere soggetto a urti accidentali da veicoli, attrezzature e personale, l'acciaio laminato a freddo offre la resistenza agli urti e la stabilità dimensionale che gli involucri in acciaio di spessore inferiore o in plastica non possono eguagliare a parità di dimensioni interne.

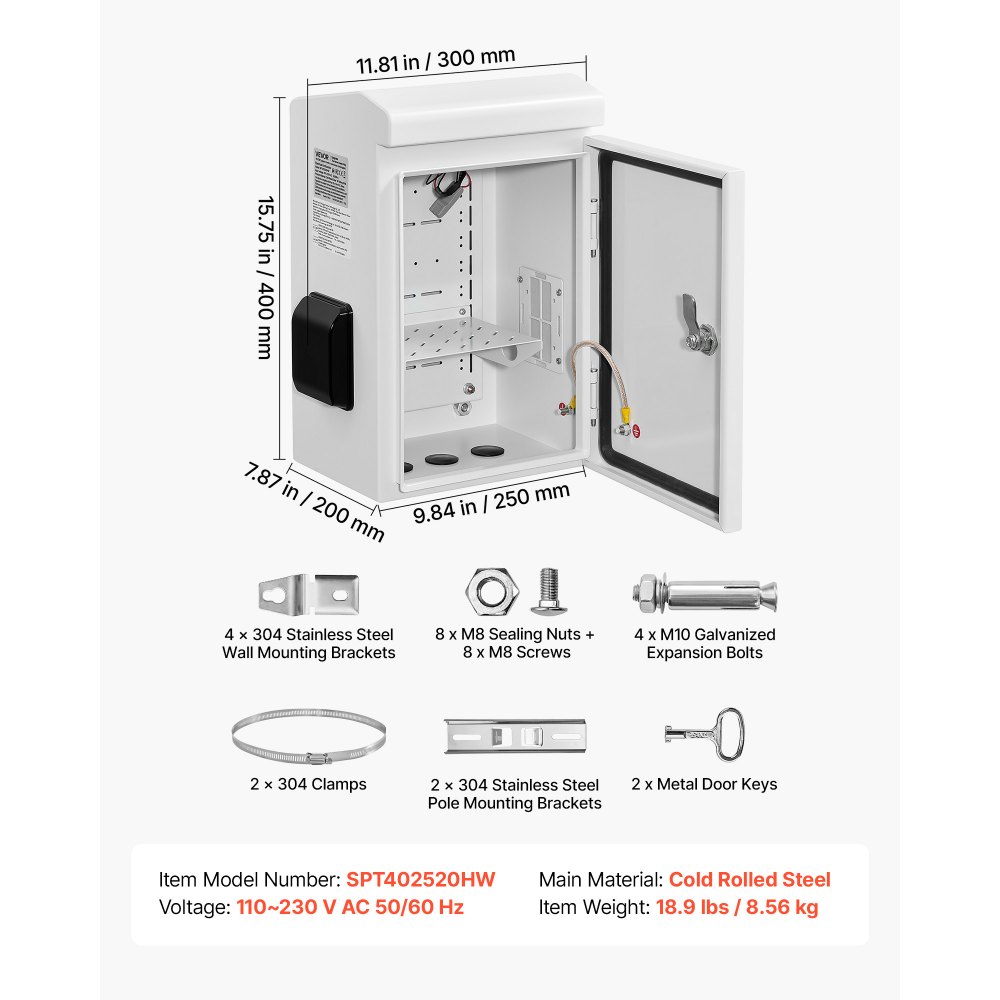

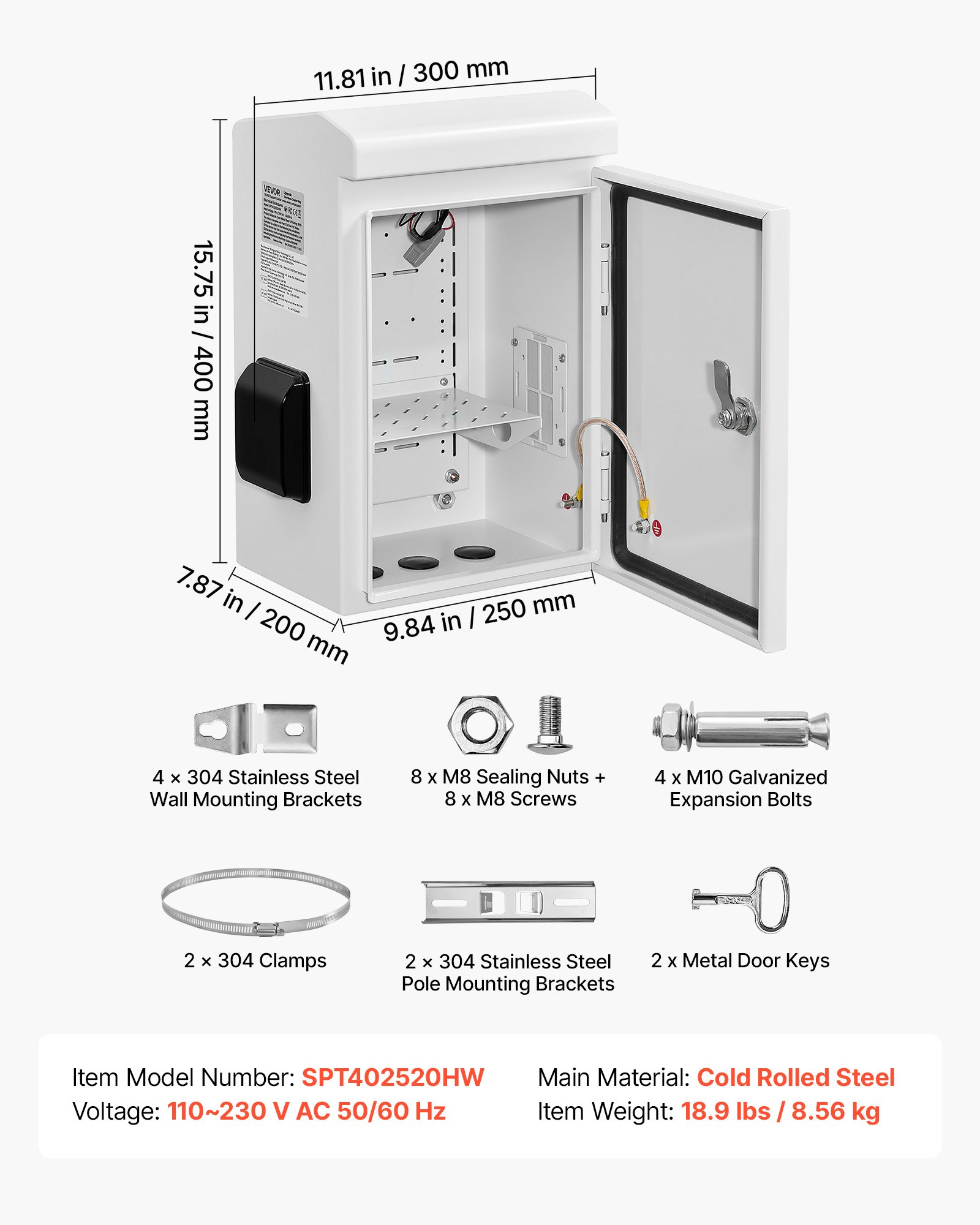

Staffe di montaggio a parete in acciaio inox 304 per installazioni robuste e portanti.

Il contenitore viene fornito con staffe di fissaggio a parete in acciaio inossidabile 304. Queste staffe collegano il corpo del contenitore alla superficie di montaggio e forniscono supporto strutturale. Le staffe in acciaio inossidabile assicurano che la ferramenta di montaggio non si corroda a contatto con la parete durante il lungo ciclo di installazione all'esterno.

La specifica di grado 304 rende questa scatola elettrica da esterno impermeabile resistente alla corrosione in un'ampia gamma di installazioni esterne, inclusi siti industriali, installazioni costiere e contesti agricoli. In questi ambienti, la corrosione delle staffe ridurrebbe in genere la durata del montaggio. Grazie ai quattro fori di montaggio sul retro e alla piastra di fissaggio interna, il sistema di staffe in acciaio inossidabile consente di fissare saldamente la scatola a superfici in cemento, mattoni, legno e acciaio.

Montaggio a parete e su palo con piastra di fissaggio per un utilizzo versatile in ambienti esterni.

I fori di fissaggio posteriori e le staffe in acciaio inox per il montaggio a parete mantengono il contenitore a filo con le superfici verticali. Il sistema di montaggio su palo, invece, permette di installarlo su colonne strutturali rotonde o quadrate quando le superfici a parete non sono disponibili o sono difficili da raggiungere.

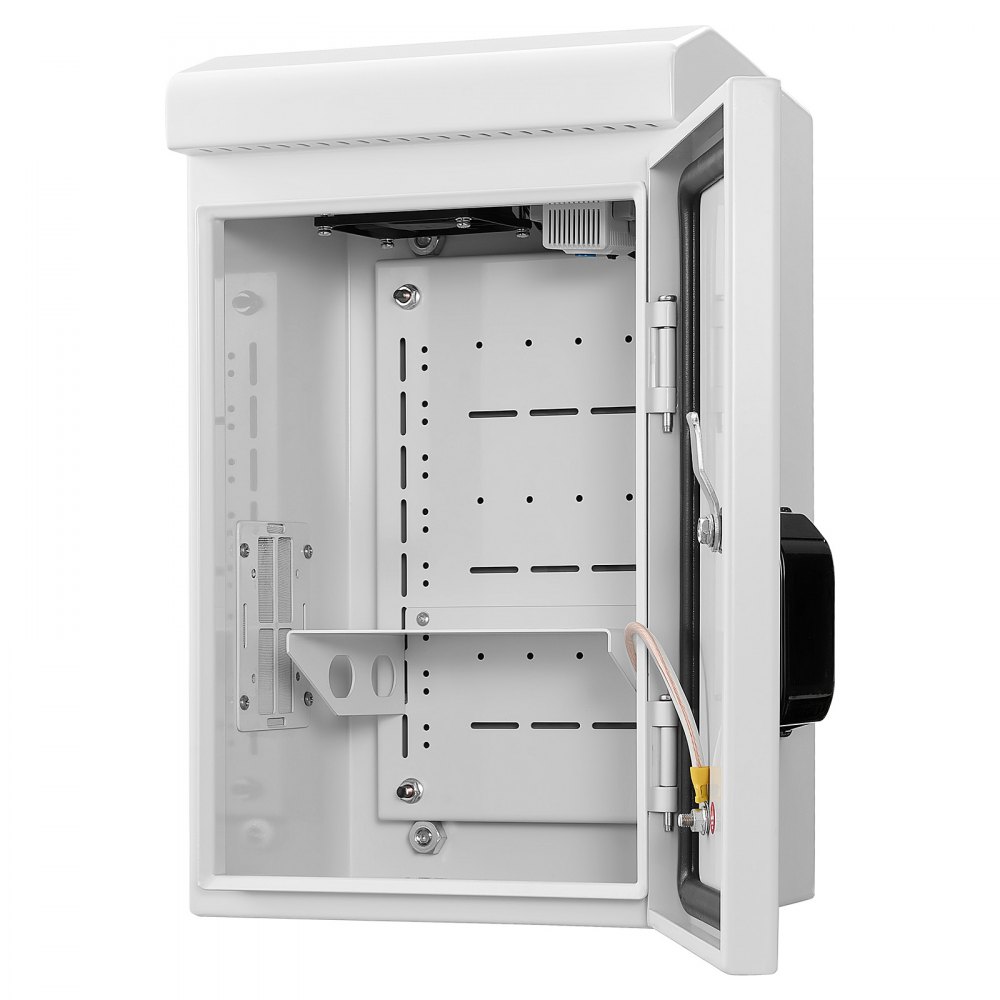

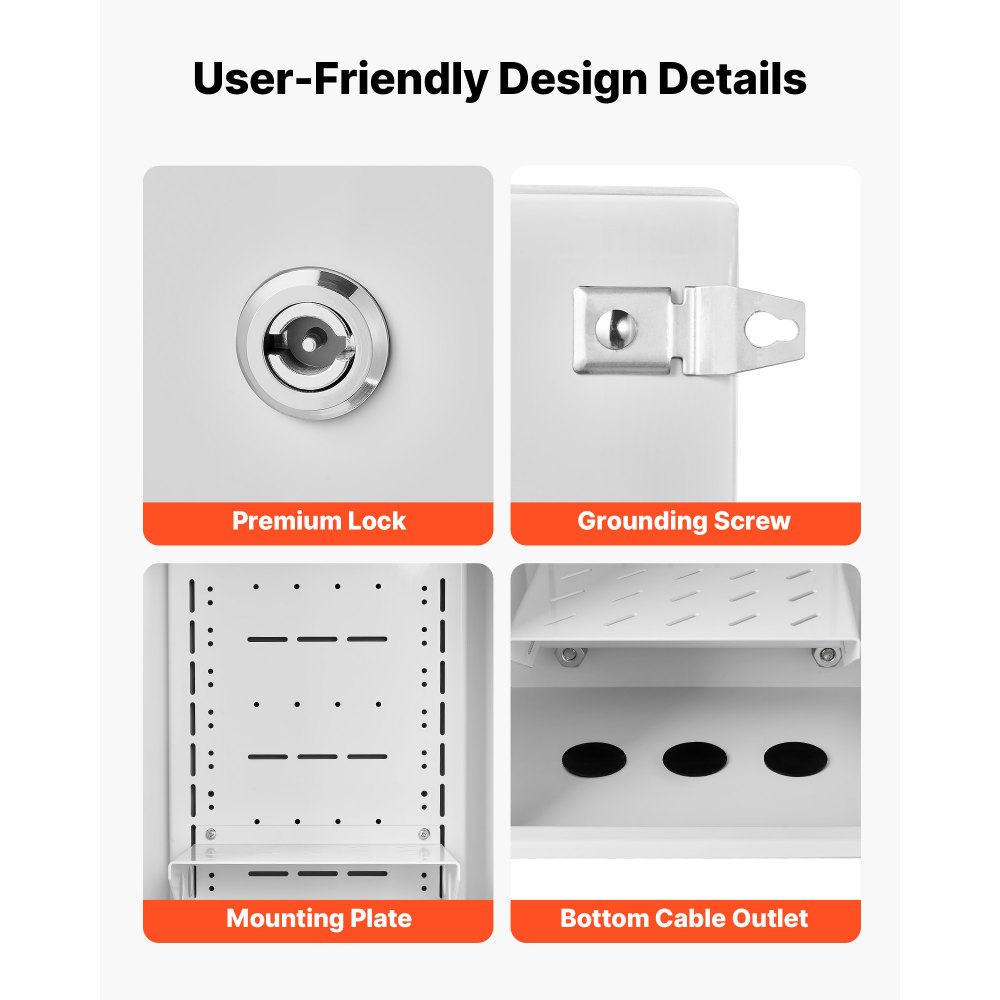

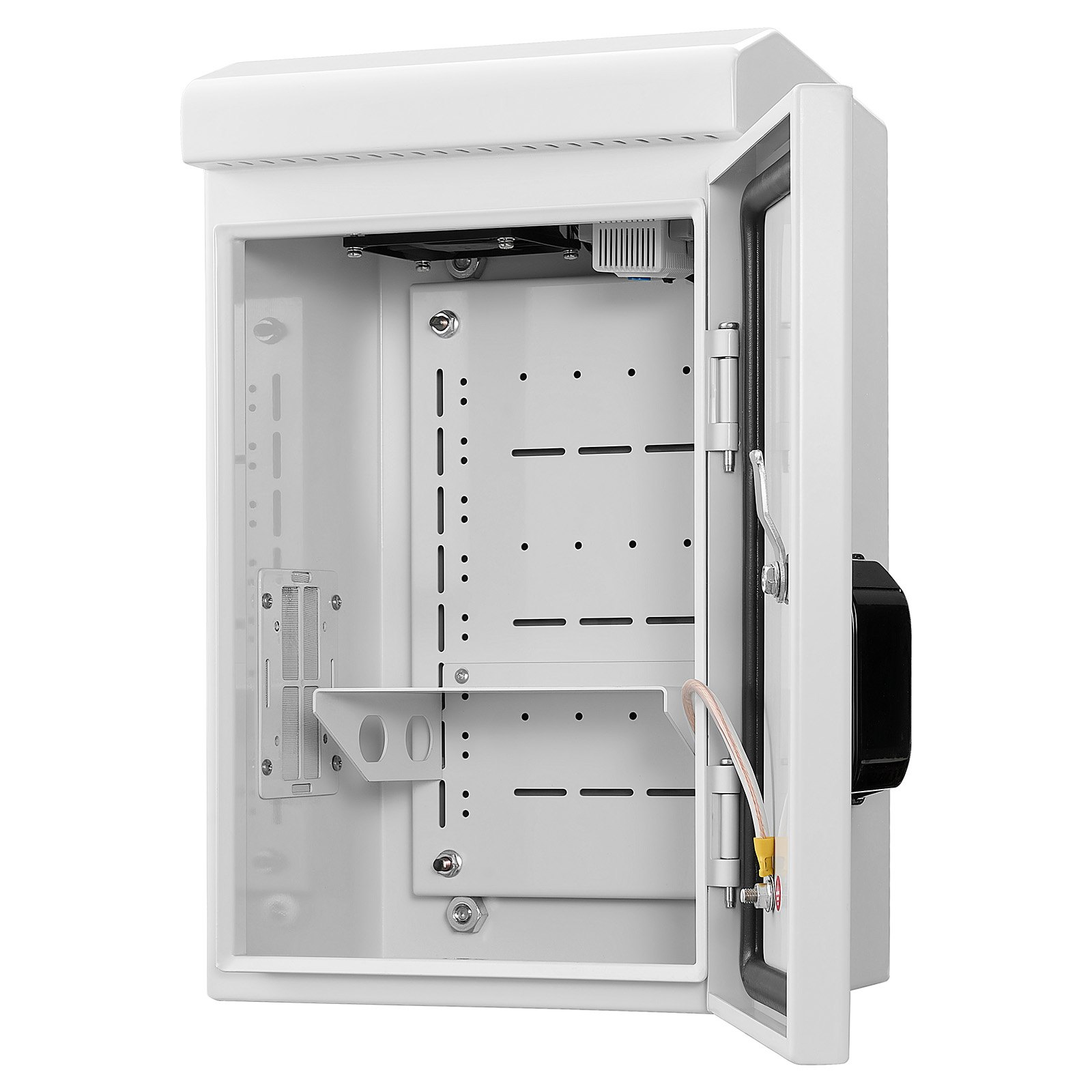

È possibile fissare sezioni di guida DIN, morsettiere e dispositivi di protezione dei circuiti alla piastra di montaggio interna utilizzando i fori di montaggio preforati. Ciò consente di completare l'assemblaggio elettrico sulla piastra prima di installarla nel contenitore. Il contenitore supporta sistemi a 110–230 V CA, 50/60 Hz. Il contenitore supporta sistemi a 110–230 V CA, 50/60 Hz per un'ampia compatibilità tra le applicazioni.
